4 Montaż

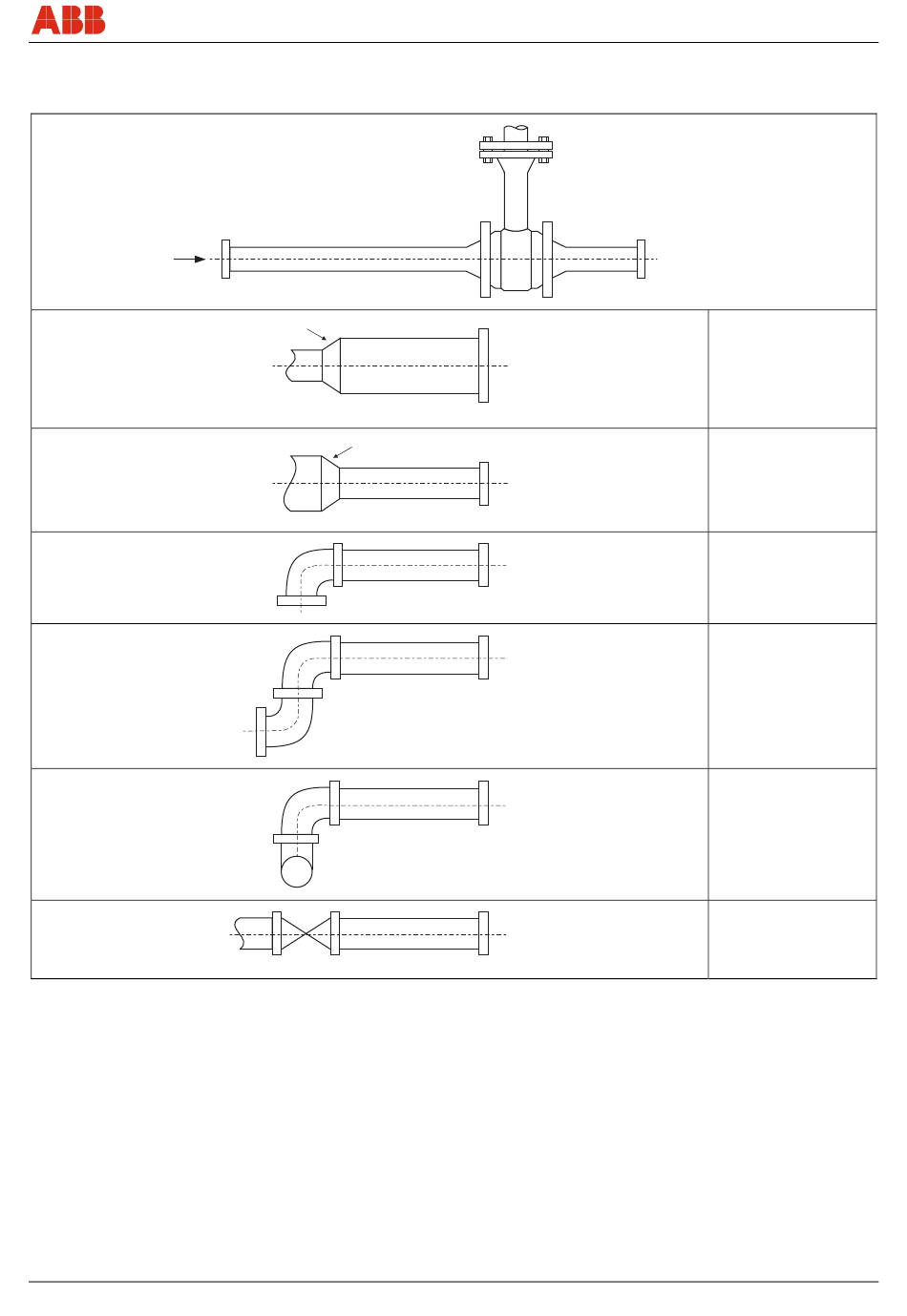

4.1 Zalecane odcinki stabilizacji odpowiednio do DIN EN ISO 5167-1
Wechsel ein-auf zweispaltig
Aby uzyskać podaną dokładność pomiaru, koniecznie są potrzebne
powyższe odcinki stabilizacji. W przypadku kombinacji wielu zakłóceń
po stronie wlotowej, np.zawór i redukcja, zawsze należy uwzględnić
dłuższy odcinek wlotowy. W przypadku ograniczeń przestrzennych w
miejscu montażu odcinek wylotowy może zostać skrócony do 3 x D.
Skracanie minimalnych odcinków wlotowych dzieje się kosztem
dającej się uzyskać dokładności.
Wechsel ein-auf zweispaltig
CI/FMT400-VTS/VTCS-X2
×
X D
< 7°
< 7°
G00807
G00808
G00809
G00810
G00811
Sensyflow FMT400-VTS, FMT400-VTCS
×
5 D
G00805
G00806
Nadal dana jest wysoka powtarzalność wartości mierzonej. W
przypadku niewystarczających odcinków stabilizacji, w niektórych
okolicznościach jest możliwa kalibracja specjalna. W tym celu w
poszczególnych przypadkach
uzgodnienia.
Dla gazów o bardzo małej gęstości (wodór, hel) podane odcinki
rozproszenia należy podwoić.
Montaż
Rozszerzenie
X = 15
Redukcja
X = 15
Kolanko 90°
X = 20
Dwa kolanka 90°
w jednej płaszczyźnie
X = 25
Dwa kolanka 90°
w dwóch płaszczyznach
X = 40
Zawór / zasuwa
X = 50
są konieczne szczegółowe
