5 Elektrické přípoje
Před připojením elektrických vodičů musí být přístroj smontován. Dodávka energie je vypnuta.
Po provedení níže popsaných kroků je přístroj připraven k uvedení do provozu.

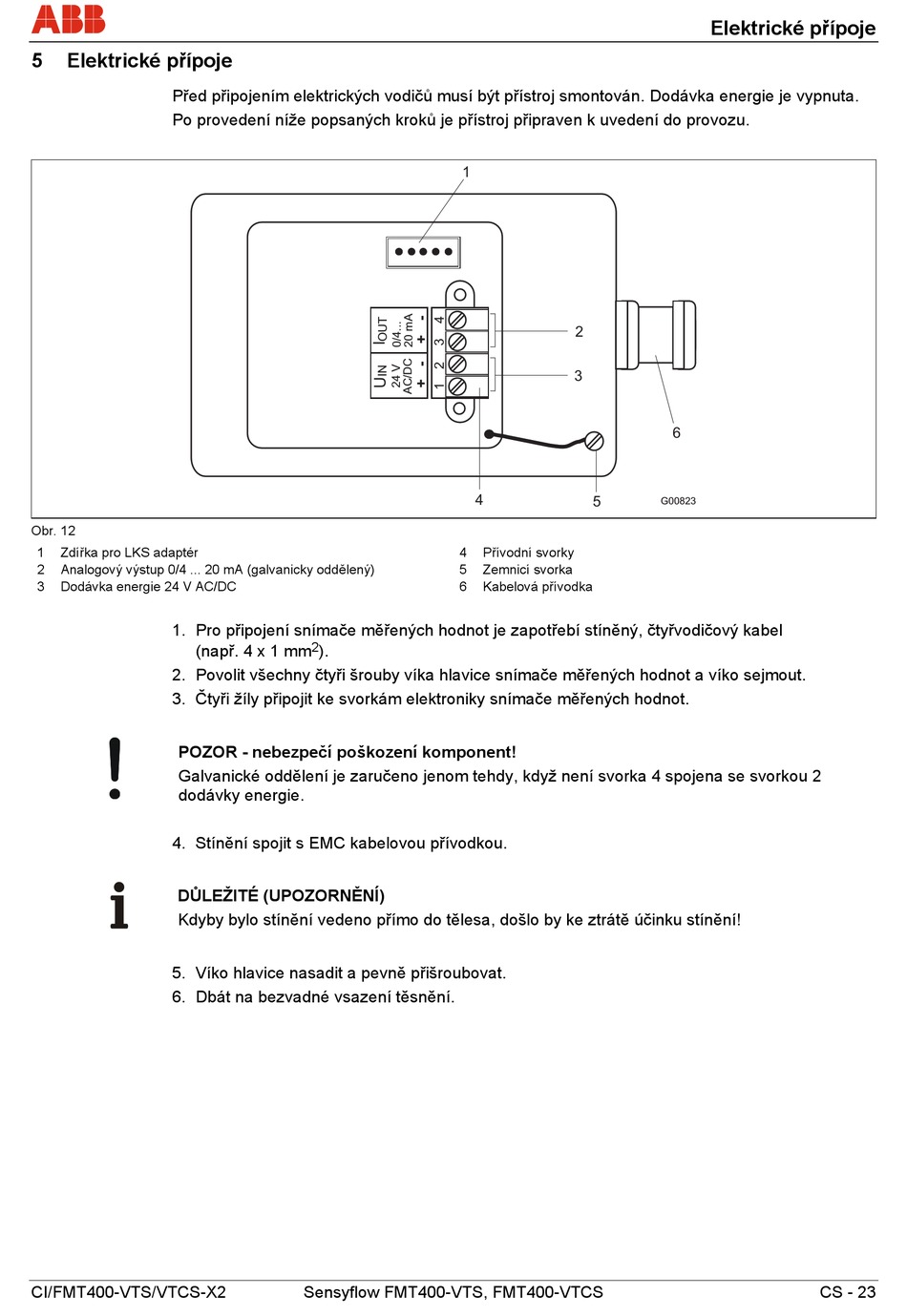

Obr. 12
1 Zdířka pro LKS adaptér
2 Analogový výstup 0/4 ... 20 mA (galvanicky oddělený)
3 Dodávka energie 24 V AC/DC
1. Pro připojení snímače měřených hodnot je zapotřebí stíněný, čtyřvodičový kabel
(např. 4 x 1 mm
2. Povolit všechny čtyři šrouby víka hlavice snímače měřených hodnot a víko sejmout.
3. Čtyři žíly připojit ke svorkám elektroniky snímače měřených hodnot.
POZOR - nebezpečí poškození komponent!
Galvanické oddělení je zaručeno jenom tehdy, když není svorka 4 spojena se svorkou 2
dodávky energie.
4. Stínění spojit s EMC kabelovou přívodkou.
DŮLEŽITÉ (UPOZORNĚNÍ)
Kdyby bylo stínění vedeno přímo do tělesa, došlo by ke ztrátě účinku stínění!
5. Víko hlavice nasadit a pevně přišroubovat.
6. Dbát na bezvadné vsazení těsnění.
CI/FMT400-VTS/VTCS-X2
1
4 Přívodní svorky
5 Zemnicí svorka
6 Kabelová přívodka
2
).
Sensyflow FMT400-VTS, FMT400-VTCS
2
3
4
5
Elektrické přípoje
6
G00823
CS - 23
