Zabudovanie navarovacej verzie

Navarovacia verzia vymieňacieho prípravku sa dodáva v dvoch konštrukčných dĺžkach:
- pre menovité svetlosti DN 100 ... DN 125 (4 ... 5") a
- pre menovité svetlosti DN 150 ... DN 300 (6 ... 12").
Dĺžka meracieho snímača je v oboch prípadoch rovnaká a má hodnotu h = 425 mm (16,73
inch).
Hĺbka zabudovania je závislá od priemeru potrubia a musí sa individuálne vypočítať.
VAROVANIE
Komponenty vymieňacieho prípravku neskracujte ani nepodrobujte stavebným úpravám.
To môže viesť k nekontrolovanému úniku meraného média.
Týmto môže dôjsť k ťažkým úrazom alebo k smrti.

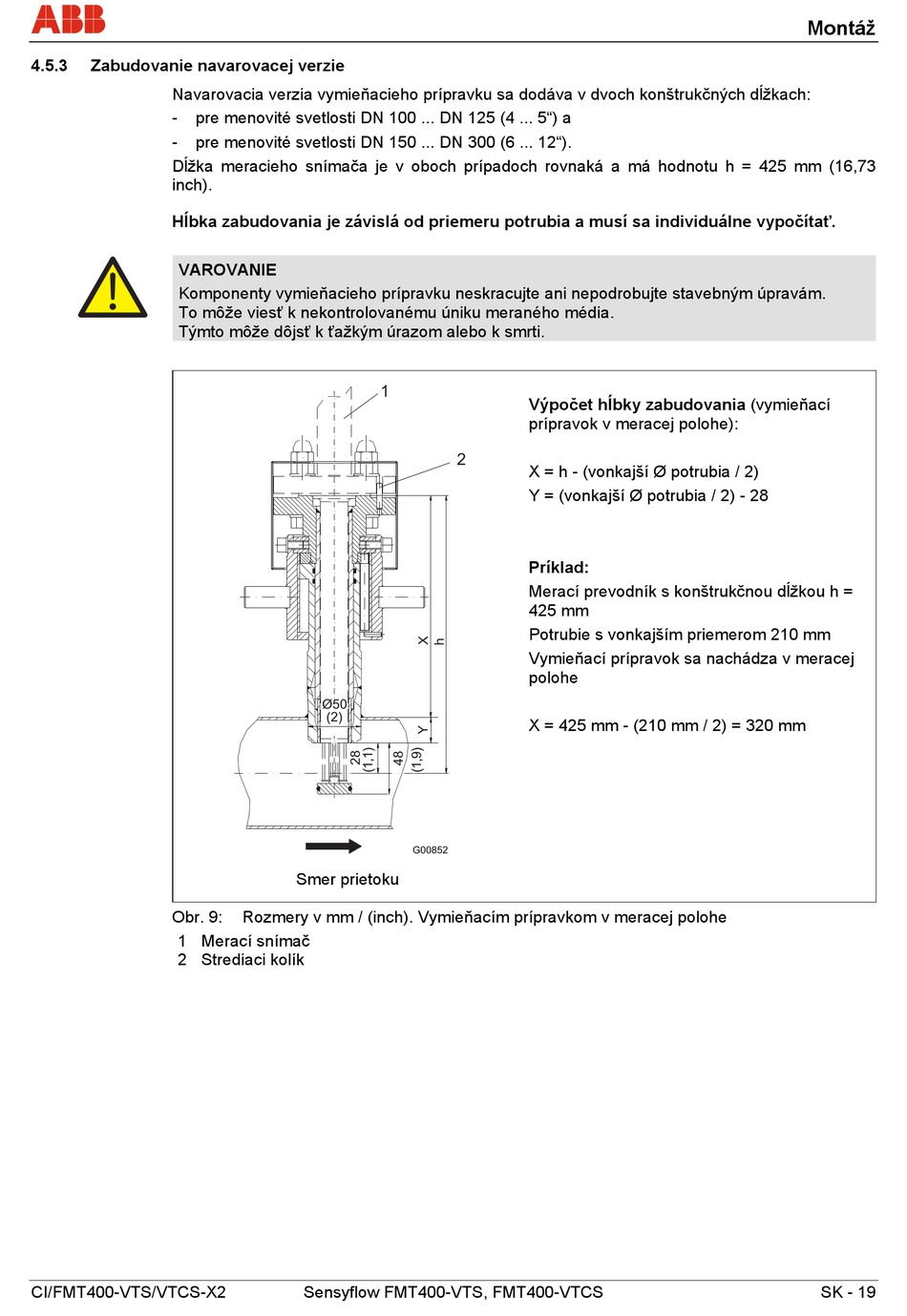

Obr. 9:
1 Merací snímač
2 Strediaci kolík
CI/FMT400-VTS/VTCS-X2
1
Ø50
(2)
G00852
Smer prietoku
Rozmery v mm / (inch). Vymieňacím prípravkom v meracej polohe
Sensyflow FMT400-VTS, FMT400-VTCS
Výpočet hĺbky zabudovania (vymieňací
prípravok v meracej polohe):
2
X = h - (vonkajší Ø potrubia / 2)
Y = (vonkajší Ø potrubia / 2) - 28
Príklad:
Merací prevodník s konštrukčnou dĺžkou h =
425 mm
Potrubie s vonkajším priemerom 210 mm
Vymieňací prípravok sa nachádza v meracej
polohe
X = 425 mm - (210 mm / 2) = 320 mm
