Montaj

4.2 Montarea senzorului de măsurare şi a componentelor conductei
Componentele conductei se livrează ca execuţie cu flanşe intermediare în structura 1 şi ca
traseu parţial de măsurare în structura 2 (vezi Fig. 2) şi se montează fără tensiune (fără
torsiune / curbare) cu garniturile adecvate în conductă.
Garniturile nu trebuie să modifice secţiune orificiului conductei şi trebuie să garanteze o
etanşeitate absolută după montarea senzorului de măsurare şi a componentei conductei.
Trebuie asigurată compatibilitatea garniturilor cu agentul de măsurare şi cu temperatura
acestuia.
La componenta conductei cu structura 1 (execuţie cu flanşă intermediară), trebuie avută în
vedere montarea centrată. Diametrul interior al conductei trebuie să corespundă exact cu cel al
flanşei. Fiecare treaptă, margine sau sudură imprecisă afectează precizia măsurării.
Montarea este descrisă de exemplu prin intermediul componentei conductei cu structura 1 în
execuţia cu flanşă intermediară. Aceasta este valabilă de asemenea pentru componenta
conductei cu structura 2 şi adaptorul de sudură.
Direcţia fluxului trebuie să corespundă cu săgeata de pe componenta conductei. Ştiftul de
centrare de la componenta conductei, respectiv adaptorul de sudură trebuie să se găsească pe
circuitul de evacuare (în spatele punctului de măsurare).

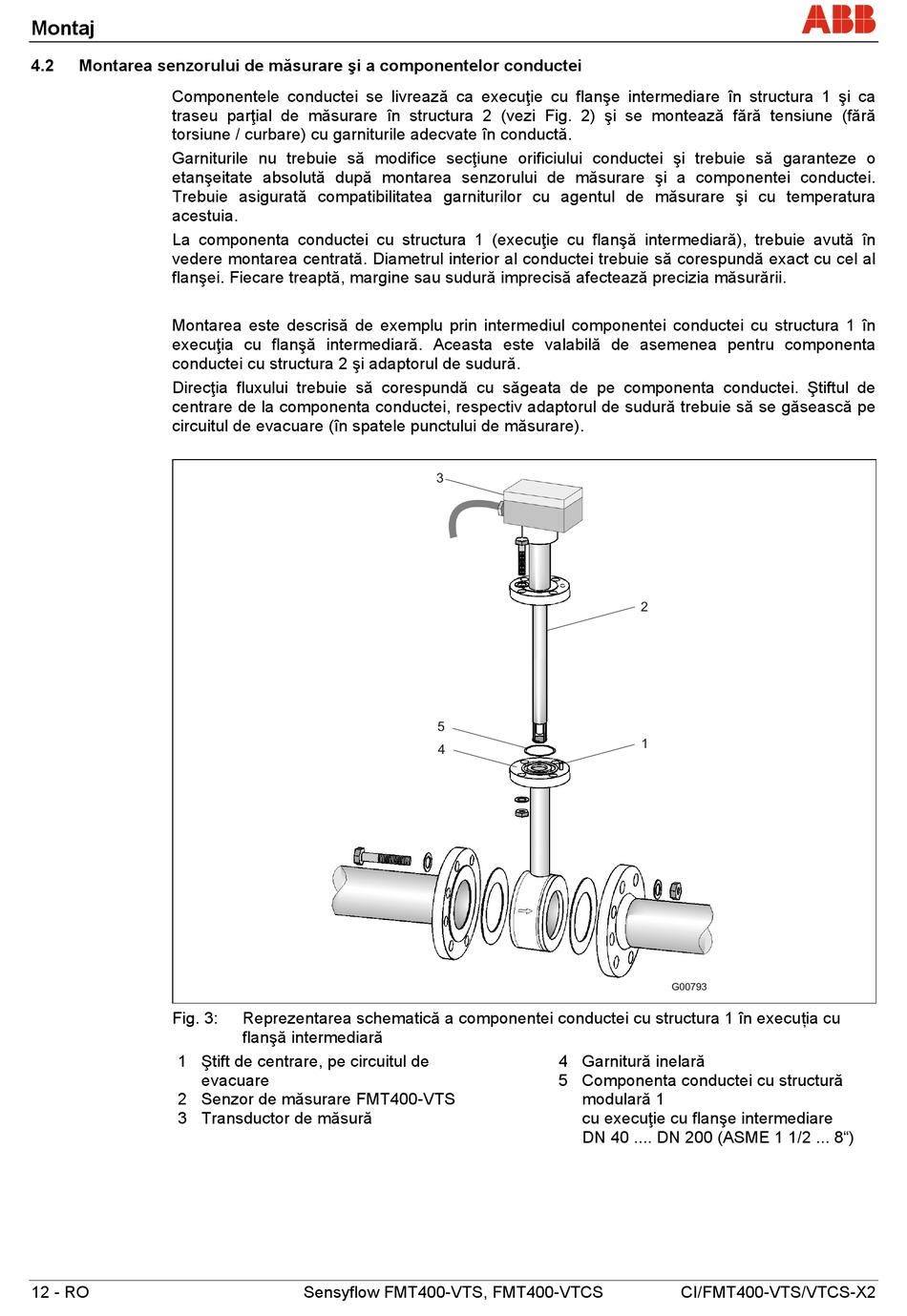

Fig. 3:
1 Ştift de centrare, pe circuitul de
evacuare
2 Senzor de măsurare FMT400-VTS
3 Transductor de măsură
12 - RO
Reprezentarea schematică a componentei conductei cu structura 1 în execuția cu
flanşă intermediară
Sensyflow FMT400-VTS, FMT400-VTCS
3
5
4
4 Garnitură inelară
5 Componenta conductei cu structură
modulară 1
cu execuţie cu flanşe intermediare
DN 40 .... DN 200 (ASME 1 1/2 ... 8")
2
1
G00793
