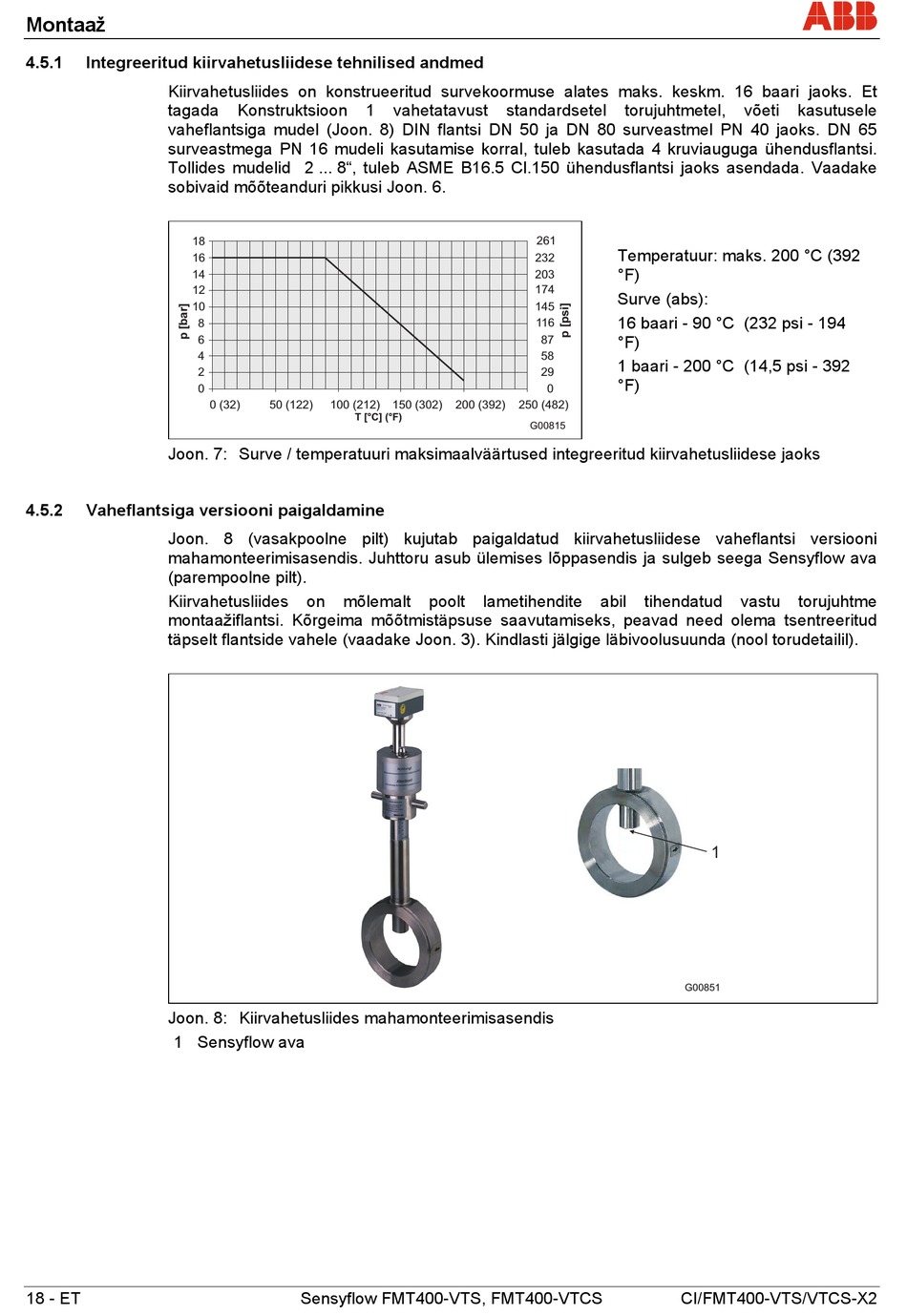

Montaaž
4.5.1
Integreeritud kiirvahetusliidese tehnilised andmed
Kiirvahetusliides on konstrueeritud survekoormuse alates maks. keskm. 16 baari jaoks. Et
tagada
vaheflantsiga mudel (Joon. 8) DIN flantsi DN 50 ja DN 80 surveastmel PN 40 jaoks. DN 65
surveastmega PN 16 mudeli kasutamise korral, tuleb kasutada 4 kruviauguga ühendusflantsi.
Tollides mudelid 2 ... 8", tuleb ASME B16.5 Cl.150 ühendusflantsi jaoks asendada. Vaadake
sobivaid mõõteanduri pikkusi Joon. 6.
18
16
14
12
10
8
6
4
2
0
Joon. 7: Surve / temperatuuri maksimaalväärtused integreeritud kiirvahetusliidese jaoks
4.5.2
Vaheflantsiga versiooni paigaldamine
Joon. 8 (vasakpoolne pilt) kujutab paigaldatud kiirvahetusliidese vaheflantsi versiooni
mahamonteerimisasendis. Juhttoru asub ülemises lõppasendis ja sulgeb seega Sensyflow ava
(parempoolne pilt).
Kiirvahetusliides
montaažiflantsi. Kõrgeima mõõtmistäpsuse saavutamiseks, peavad need olema tsentreeritud
täpselt flantside vahele (vaadake Joon. 3). Kindlasti jälgige läbivoolusuunda (nool torudetailil).
Joon. 8: Kiirvahetusliides mahamonteerimisasendis
1 Sensyflow ava
18 - ET
Konstruktsioon
1
0 (32)
50 (122)
100 (212)
T [°C] (°F)
on
mõlemalt
Sensyflow FMT400-VTS, FMT400-VTCS
vahetatavust
standardsetel
261
232
203
174
145
116
87
58
29
0
150 (302)
200 (392)
250 (482)
G00815
poolt
lametihendite
torujuhtmetel,
võeti
Temperatuur: maks. 200 °C (392
°F)
Surve (abs):
16 baari - 90 °C (232 psi - 194
°F)
1 baari - 200 °C (14,5 psi - 392
°F)
abil
tihendatud
vastu
1
G00851
CI/FMT400-VTS/VTCS-X2
kasutusele
torujuhtme
