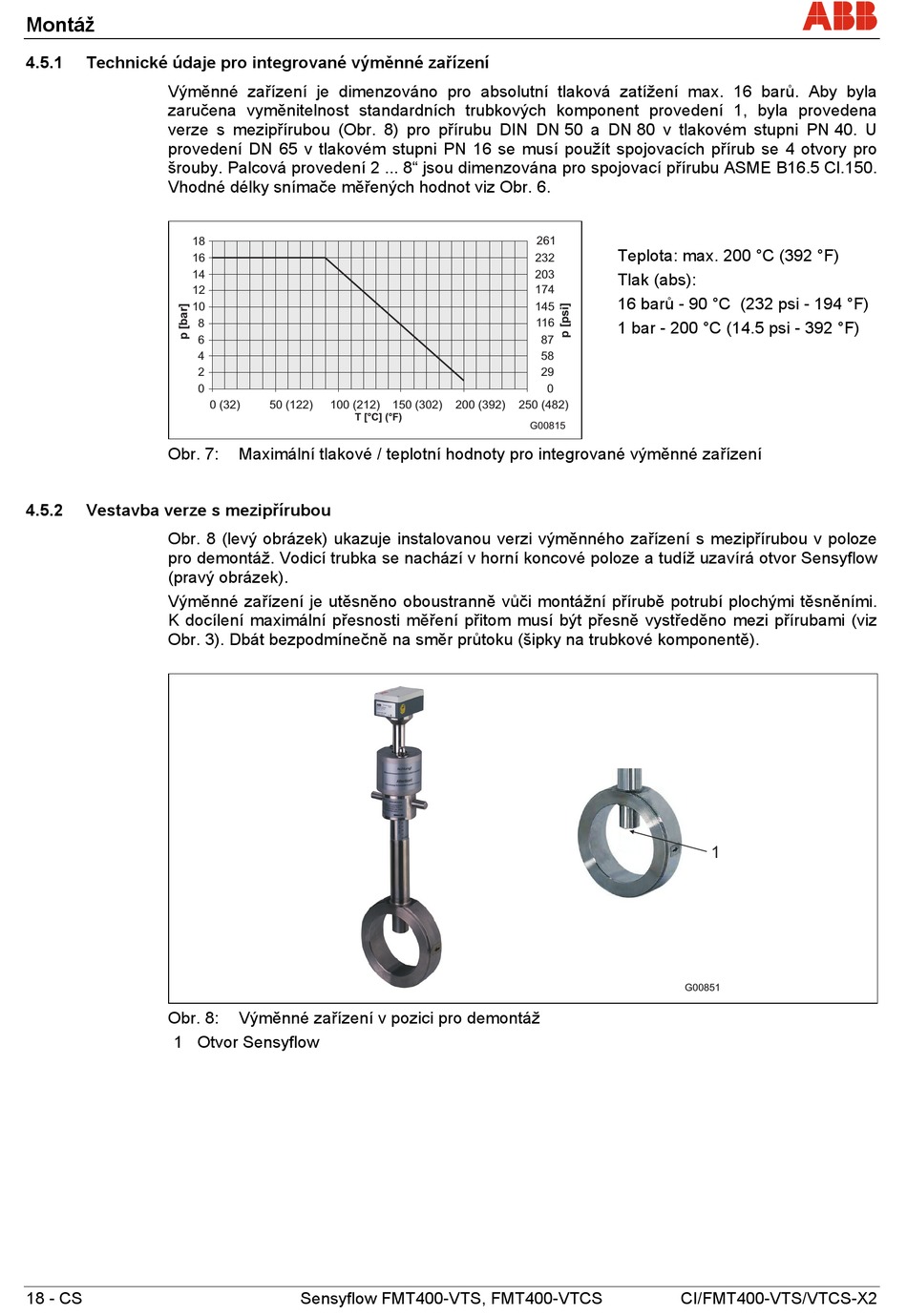

Montáž
4.5.1 Technické údaje pro integrované výměnné zařízení
Výměnné zařízení je dimenzováno pro absolutní tlaková zatížení max. 16 barů. Aby byla
zaručena vyměnitelnost standardních trubkových komponent provedení 1, byla provedena
verze s mezipřírubou (Obr. 8) pro přírubu DIN DN 50 a DN 80 v tlakovém stupni PN 40. U
provedení DN 65 v tlakovém stupni PN 16 se musí použít spojovacích přírub se 4 otvory pro
šrouby. Palcová provedení 2 ... 8" jsou dimenzována pro spojovací přírubu ASME B16.5 Cl.150.
Vhodné délky snímače měřených hodnot viz Obr. 6.
18
16
14
12
10
8
6
4
2
0
Obr. 7:
4.5.2 Vestavba verze s mezipřírubou
Obr. 8 (levý obrázek) ukazuje instalovanou verzi výměnného zařízení s mezipřírubou v poloze
pro demontáž. Vodicí trubka se nachází v horní koncové poloze a tudíž uzavírá otvor Sensyflow
(pravý obrázek).
Výměnné zařízení je utěsněno oboustranně vůči montážní přírubě potrubí plochými těsněními.
K docílení maximální přesnosti měření přitom musí být přesně vystředěno mezi přírubami (viz
Obr. 3). Dbát bezpodmínečně na směr průtoku (šipky na trubkové komponentě).
Obr. 8:
1 Otvor Sensyflow
18 - CS
0 (32) 50 (122) 100 (212)
T [°C] (°F)
Maximální tlakové / teplotní hodnoty pro integrované výměnné zařízení
Výměnné zařízení v pozici pro demontáž
Sensyflow FMT400-VTS, FMT400-VTCS
261
232
203
174
145
116
87
58
29
0
150 (302) 200 (392) 250 (482)
G00815
Teplota: max. 200 °C (392 °F)
Tlak (abs):
16 barů - 90 °C (232 psi - 194 °F)
1 bar - 200 °C (14.5 psi - 392 °F)
1
G00851
