Montaj

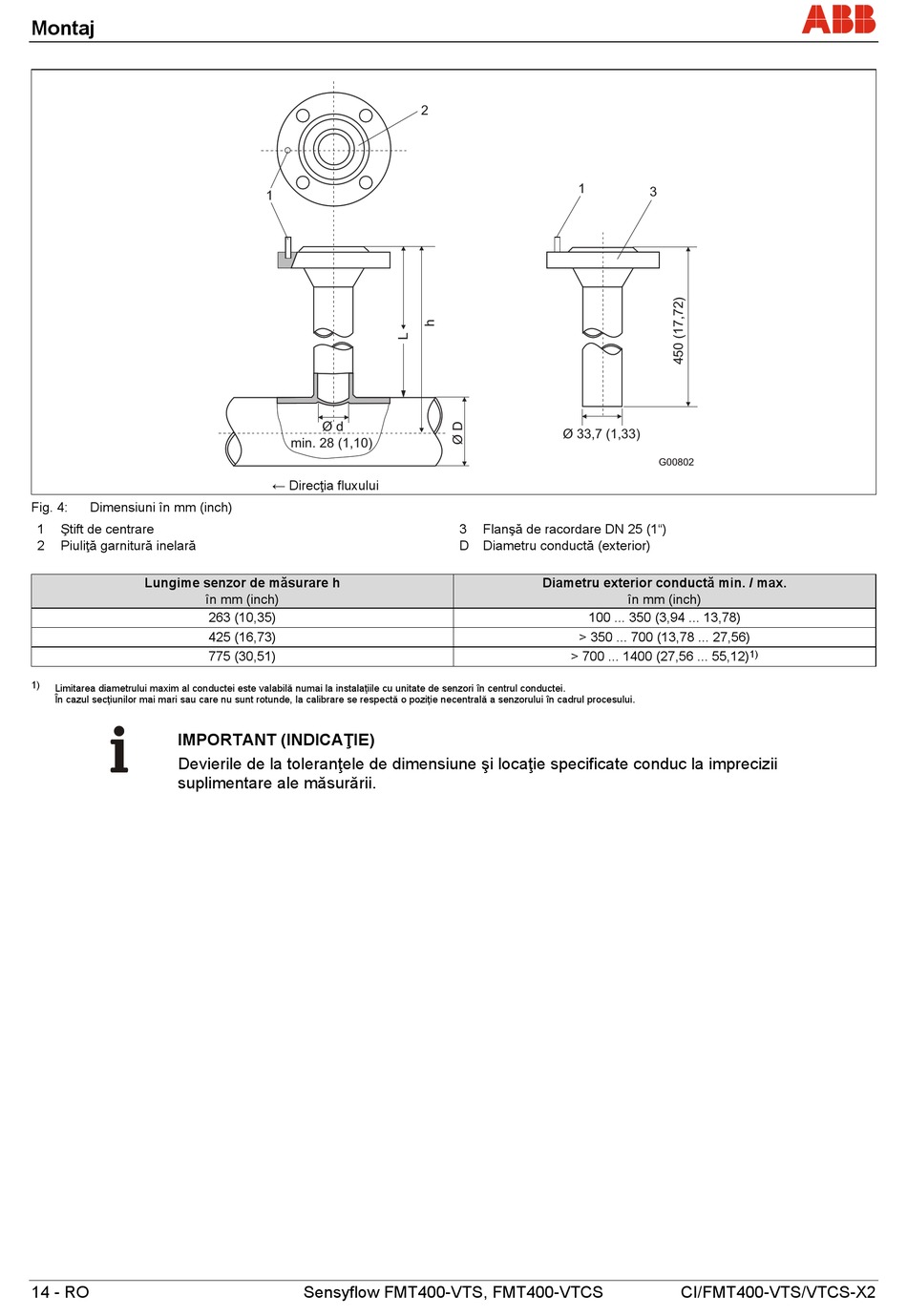

Fig. 4: Dimensiuni în mm (inch)
1 Ştift de centrare
2 Piuliţă garnitură inelară
Lungime senzor de măsurare h
1)
Limitarea diametrului maxim al conductei este valabilă numai la instalaţiile cu unitate de senzori în centrul conductei.
În cazul secţiunilor mai mari sau care nu sunt rotunde, la calibrare se respectă o poziţie necentrală a senzorului în cadrul procesului.
IMPORTANT (INDICAŢIE)
Devierile de la toleranţele de dimensiune şi locaţie specificate conduc la imprecizii
suplimentare ale măsurării.
14 - RO
1
Ø d
min. 28 (1,10)
← Direcţia fluxului
în mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
Ø 33,7 (1,33)
3 Flanşă de racordare DN 25 (1")
D Diametru conductă (exterior)
Diametru exterior conductă min. / max.
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
3
G00802
în mm (inch)
1)
