Integriran menjalnik za Sensyflow FMT400-VTS

Izvedba z vmesno prirobnico - tipalo v demonažnem položaju
1
2

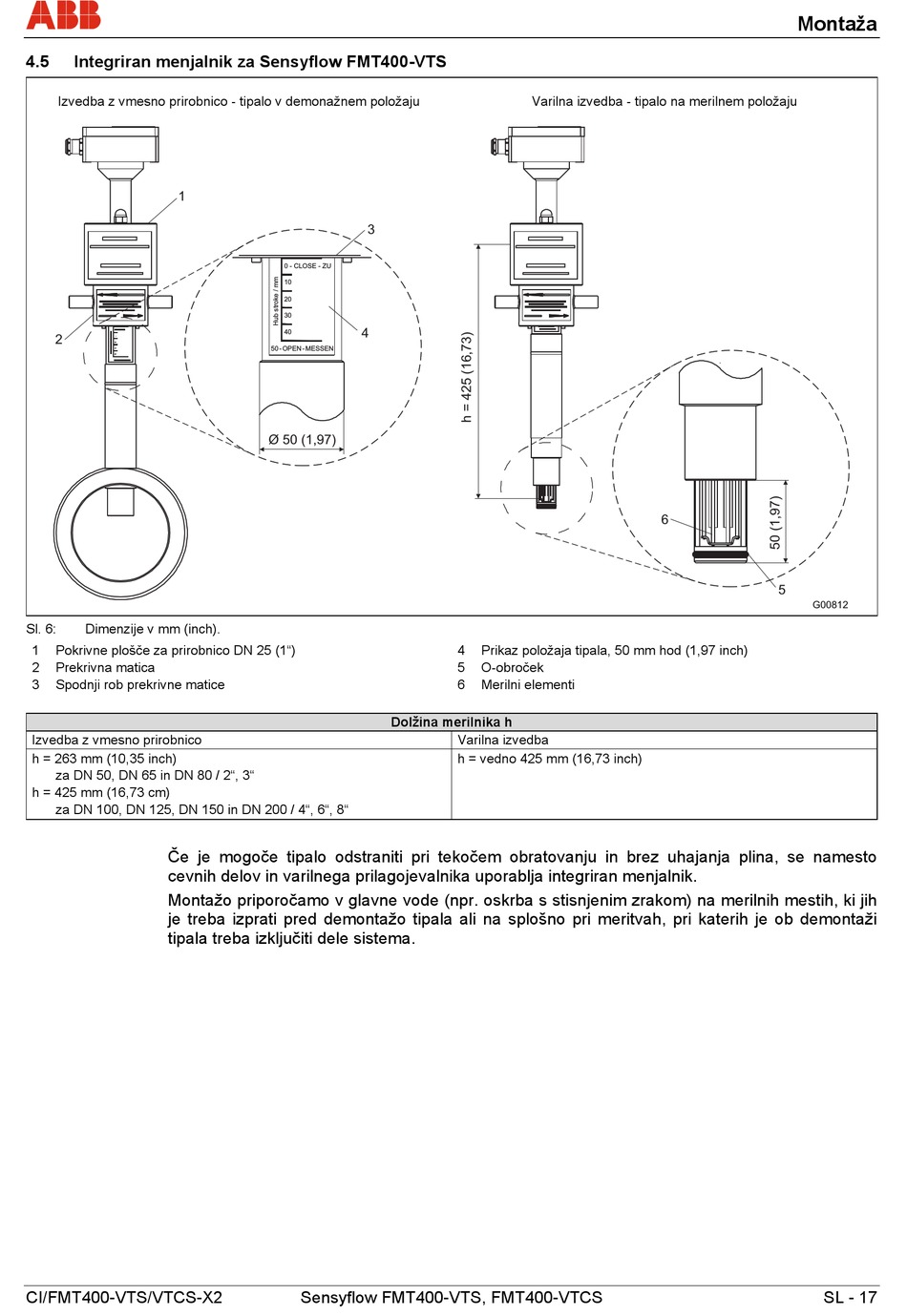

Sl. 6: Dimenzije v mm (inch).
1 Pokrivne plošče za prirobnico DN 25 (1")
2 Prekrivna matica
3 Spodnji rob prekrivne matice
Izvedba z vmesno prirobnico
h = 263 mm (10,35 inch)
za DN 50, DN 65 in DN 80 / 2", 3"
h = 425 mm (16,73 cm)
za DN 100, DN 125, DN 150 in DN 200 / 4", 6", 8"
Če je mogoče tipalo odstraniti pri tekočem obratovanju in brez uhajanja plina, se namesto
cevnih delov in varilnega prilagojevalnika uporablja integriran menjalnik.
Montažo priporočamo v glavne vode (npr. oskrba s stisnjenim zrakom) na merilnih mestih, ki jih
je treba izprati pred demontažo tipala ali na splošno pri meritvah, pri katerih je ob demontaži
tipala treba izključiti dele sistema.
CI/FMT400-VTS/VTCS-X2
3
0 - CLOSE - ZU
10
20
30
4
40
50 - OPEN - MESSEN
Ø 50 (1,97)
Dolžina merilnika h
Sensyflow FMT400-VTS, FMT400-VTCS
Varilna izvedba - tipalo na merilnem položaju
4 Prikaz položaja tipala, 50 mm hod (1,97 inch)
5 O-obroček
6 Merilni elementi
Varilna izvedba
h = vedno 425 mm (16,73 inch)
