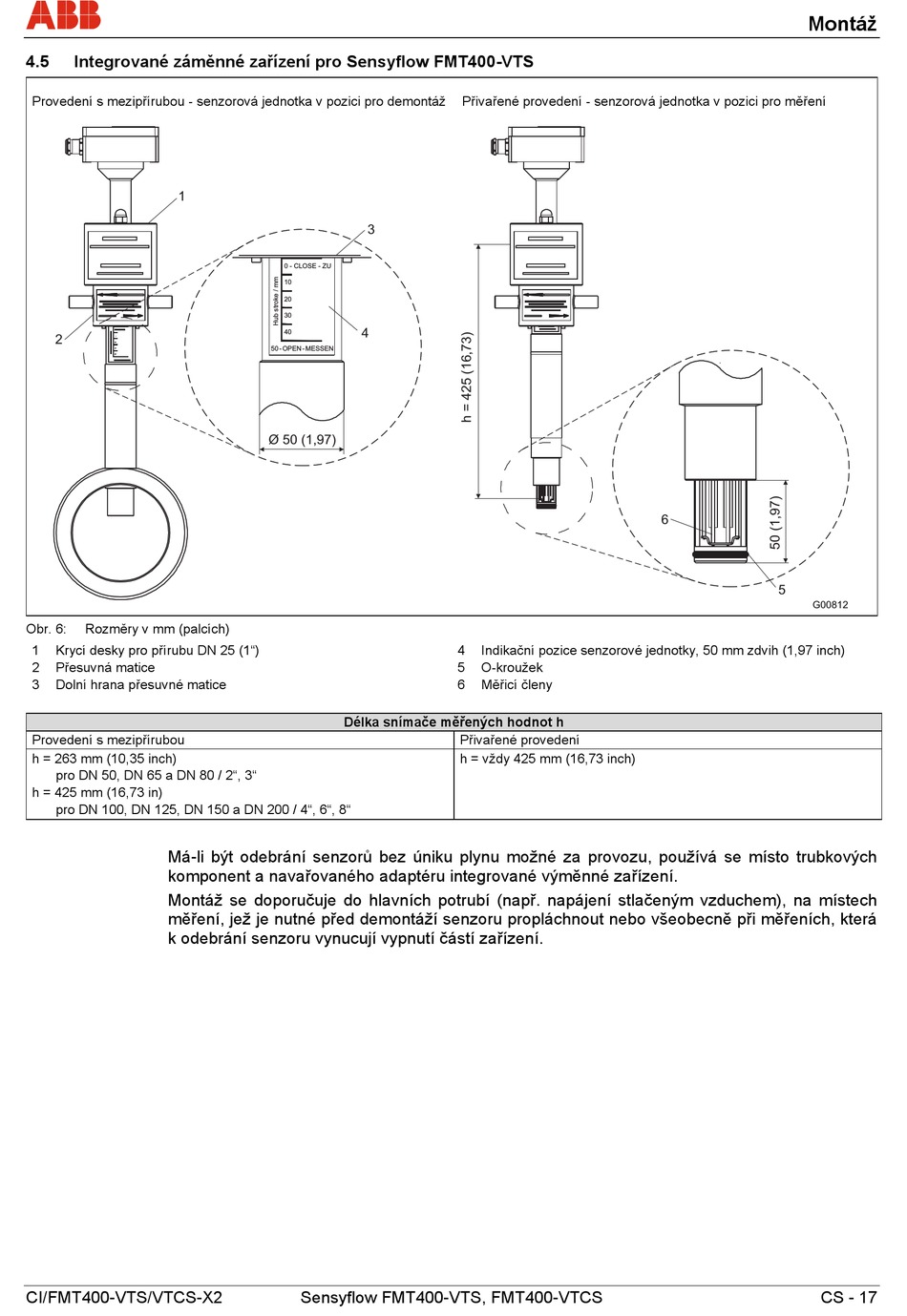

4.5 Integrované záměnné zařízení pro Sensyflow FMT400-VTS
Provedení s mezipřírubou - senzorová jednotka v pozici pro demontáž
1
2
Obr. 6: Rozměry v mm (palcích)
1 Krycí desky pro přírubu DN 25 (1")
2 Přesuvná matice
3 Dolní hrana přesuvné matice
Provedení s mezipřírubou
h = 263 mm (10,35 inch)
pro DN 50, DN 65 a DN 80 / 2", 3"
h = 425 mm (16,73 in)
pro DN 100, DN 125, DN 150 a DN 200 / 4", 6", 8"
Má-li být odebrání senzorů bez úniku plynu možné za provozu, používá se místo trubkových
komponent a navařovaného adaptéru integrované výměnné zařízení.
Montáž se doporučuje do hlavních potrubí (např. napájení stlačeným vzduchem), na místech
měření, jež je nutné před demontáží senzoru propláchnout nebo všeobecně při měřeních, která
k odebrání senzoru vynucují vypnutí částí zařízení.
CI/FMT400-VTS/VTCS-X2
3
0 - CLOSE - ZU
10
20
30
4
40
50 - OPEN - MESSEN
Ø 50 (1,97)
Délka snímače měřených hodnot h
Sensyflow FMT400-VTS, FMT400-VTCS
Přivařené provedení - senzorová jednotka v pozici pro měření
4 Indikační pozice senzorové jednotky, 50 mm zdvih (1,97 inch)
5 O-kroužek
6 Měřicí členy
Přivařené provedení
h = vždy 425 mm (16,73 inch)
Montáž
6
5
G00812
CS - 17
