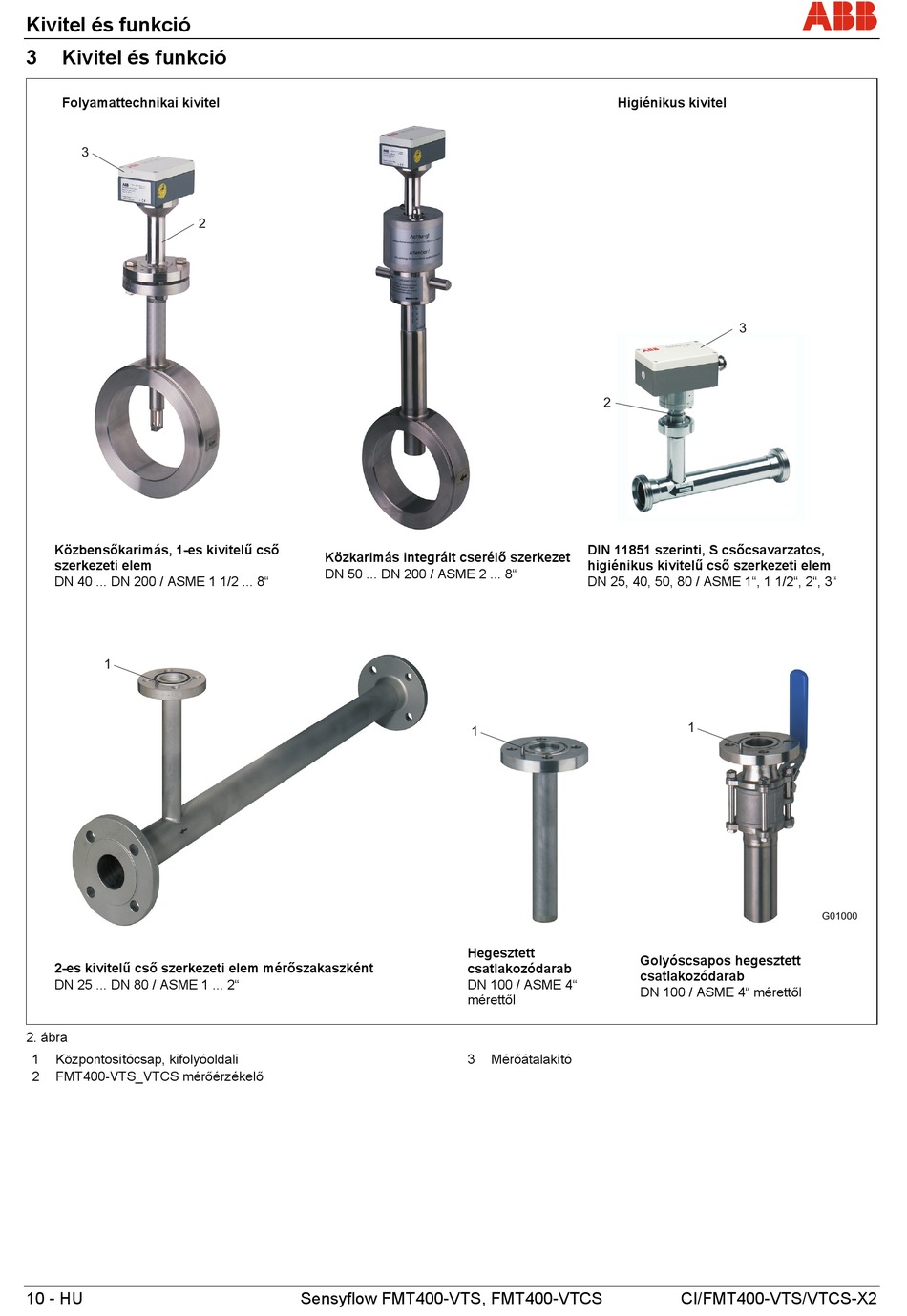

Kivitel és funkció
3 Kivitel és funkció
Folyamattechnikai kivitel
3
Közbensőkarimás, 1-es kivitelű cső
szerkezeti elem
DN 40 ... DN 200 / ASME 1 1/2 ... 8"
1
2-es kivitelű cső szerkezeti elem mérőszakaszként
DN 25 ... DN 80 / ASME 1 ... 2"
2. ábra
1 Központosítócsap, kifolyóoldali
2 FMT400-VTS_VTCS mérőérzékelő
10 - HU
2
Közkarimás integrált cserélő szerkezet
DN 50 ... DN 200 / ASME 2 ... 8"
Sensyflow FMT400-VTS, FMT400-VTCS
Higiénikus kivitel
2
DIN 11851 szerinti, S csőcsavarzatos,
higiénikus kivitelű cső szerkezeti elem
DN 25, 40, 50, 80 / ASME 1", 1 1/2", 2", 3"
1
Hegesztett
csatlakozódarab
DN 100 / ASME 4"
mérettől
3 Mérőátalakító
3
1
Golyóscsapos hegesztett
csatlakozódarab
DN 100 / ASME 4" mérettől
CI/FMT400-VTS/VTCS-X2
G01000
