Συναρμολόγηση

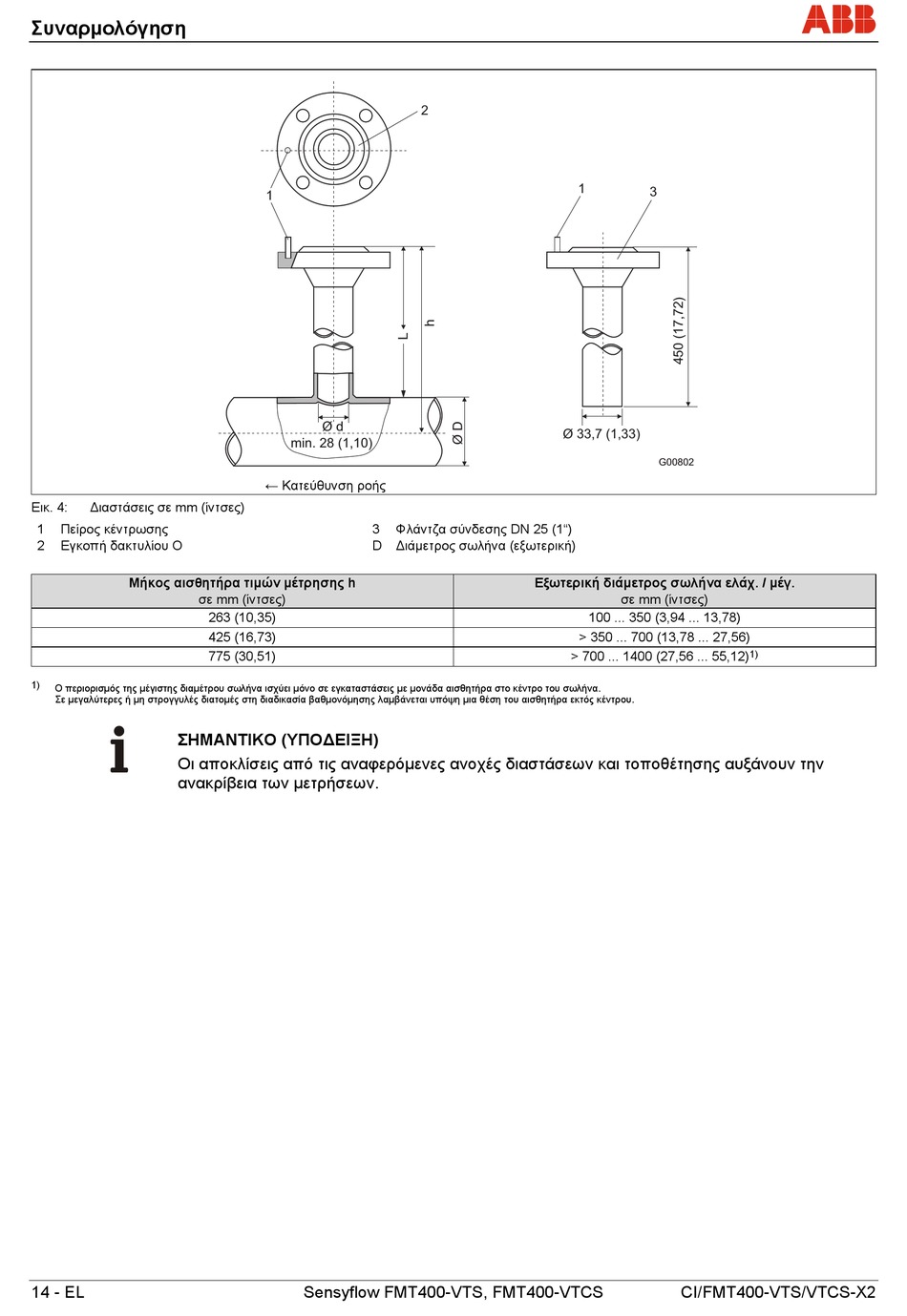

Εικ. 4: ∆ιαστάσεις σε mm (ίντσες)
1 Πείρος κέντρωσης
2 Εγκοπή δακτυλίου O
Μήκος αισθητήρα τιμών μέτρησης h
σε mm (ίντσες)
1)
Ο περιορισμός της μέγιστης διαμέτρου σωλήνα ισχύει μόνο σε εγκαταστάσεις με μονάδα αισθητήρα στο κέντρο του σωλήνα.
Σε μεγαλύτερες ή μη στρογγυλές διατομές στη διαδικασία βαθμονόμησης λαμβάνεται υπόψη μια θέση του αισθητήρα εκτός κέντρου.
ΣΗΜΑΝΤΙΚΟ (ΥΠΟ∆ΕΙΞΗ)
Οι αποκλίσεις από τις αναφερόμενες ανοχές διαστάσεων και τοποθέτησης αυξάνουν την
ανακρίβεια των μετρήσεων.
14 - EL
1
Ø d
min. 28 (1,10)
← Κατεύθυνση ροής
3 Φλάντζα σύνδεσης DN 25 (1")
D ∆ιάμετρος σωλήνα (εξωτερική)
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
Ø 33,7 (1,33)
Εξωτερική διάμετρος σωλήνα ελάχ. / μέγ.
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
3
G00802
σε mm (ίντσες)
1)
CI/FMT400-VTS/VTCS-X2
