4 Montaža

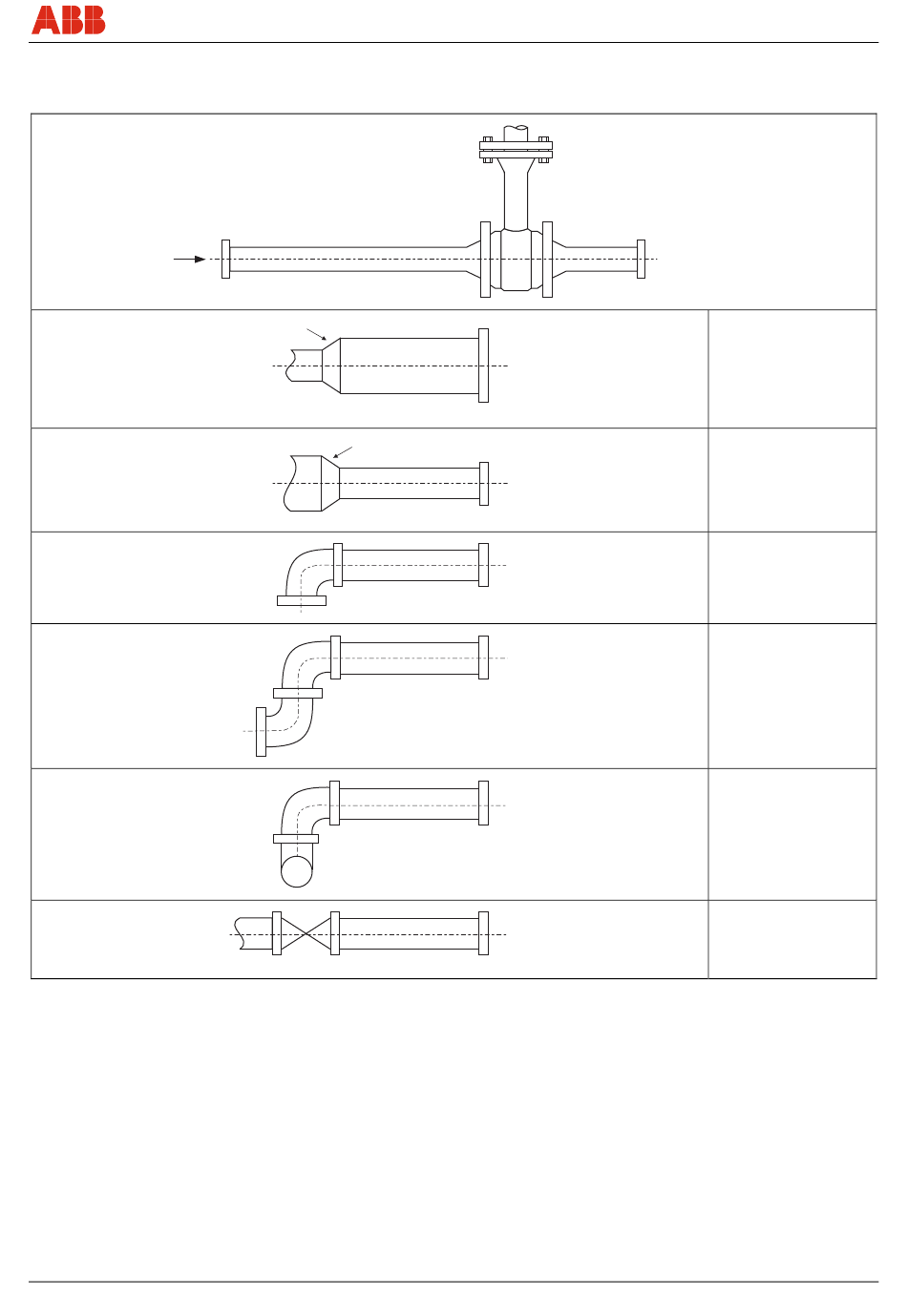

4.1 Priporočene umirjevalne poti v skladu z DIN EN ISO 5167-1
Wechsel ein-auf zweispaltig
Da bi dosegli navedeno meritveno natančnost, so zgornje umirjevalne
poti obvezne. Pri kombinaciji več napak na vstopni strani, npr. na
ventilu in redukciji, vedno upoštevajte daljšo vstopno pot. Pri omejenih
prostorskih razmerah na mestu namestitve lahko izhodno pot
skrajšate na 3 x D. Vendar pa se pri skrajšanju poslabša tudi
natančnost.
Wechsel ein-auf zweispaltig
CI/FMT400-VTS/VTCS-X2
×
X D
< 7°
< 7°
G00807
G00808
G00809
G00810
G00811
Sensyflow FMT400-VTS, FMT400-VTCS
×
5 D
G00805
G00806
Visoka reproduktibilnost merilnih vrednostih pa se kljub temu ohrani.
Pri nezadostnih umirjevalnih poteh je pri določenih pogojih možna
posebna kalibracija. Pri tem v posameznem primeru potrebujete
podrobno uskladitev.
Za pline z zelo nizko gostoto (vodik, helij) je treba navedene
umierjevalne poti podvojiti.
Montaža
Razširitev
X = 15
Redukcija
X = 15
90-stopinjsko koleno
X = 20
Dve 90-stopinjski koleni
na eni ravni
X = 25
Dve 90-stopinjski koleni
na dveh ravneh
X = 40
Ventil / pomikalo
X = 50
