Montáž
4.2 Vestavba snímače měřených hodnot a trubkových komponent
Trubkové komponenty jsou k dostání v provedení 1 jako provedení s mezipřírubou a v
provedení 2 jako dílčí měřené délky (viz Obr. 2) a musí být zabudovány s pasujícími těsněními
bez pnutí (bez torze / ohybu) do potrubí.
Těsnění nesmí změnit příčný průřez otvoru potrubí a po montáži snímače měřených hodnot a
trubkové komponenty musí zaručovat absolutní těsnost. Snášenlivost těsnění s měřenou látkou
a s její teplotou musí být zabezpečena.
U trubkové komponenty provedení 1 (provedení s mezipřírubou) je nutné dbát na vystředěnou
instalaci. Vnitřní průměr trubky a příruby se musí přesně shodovat. Každý stupeň, hrana nebo
nečistý svar redukuje přesnost měřená.
Příkladná montáž je popsána na základě trubkové komponenty provedení 1 s mezipřírubou.
Platí ve stejném smyslu také pro trubkovou komponentu provedení 2 a navařované adaptéry.
Směr proudění se musí shodovat se šipkou na trubkové komponentě. Středicí kolík na trubkové
komponentě resp. navařovacím adaptéru se musí nacházet na výstupní straně (za místem
měření).

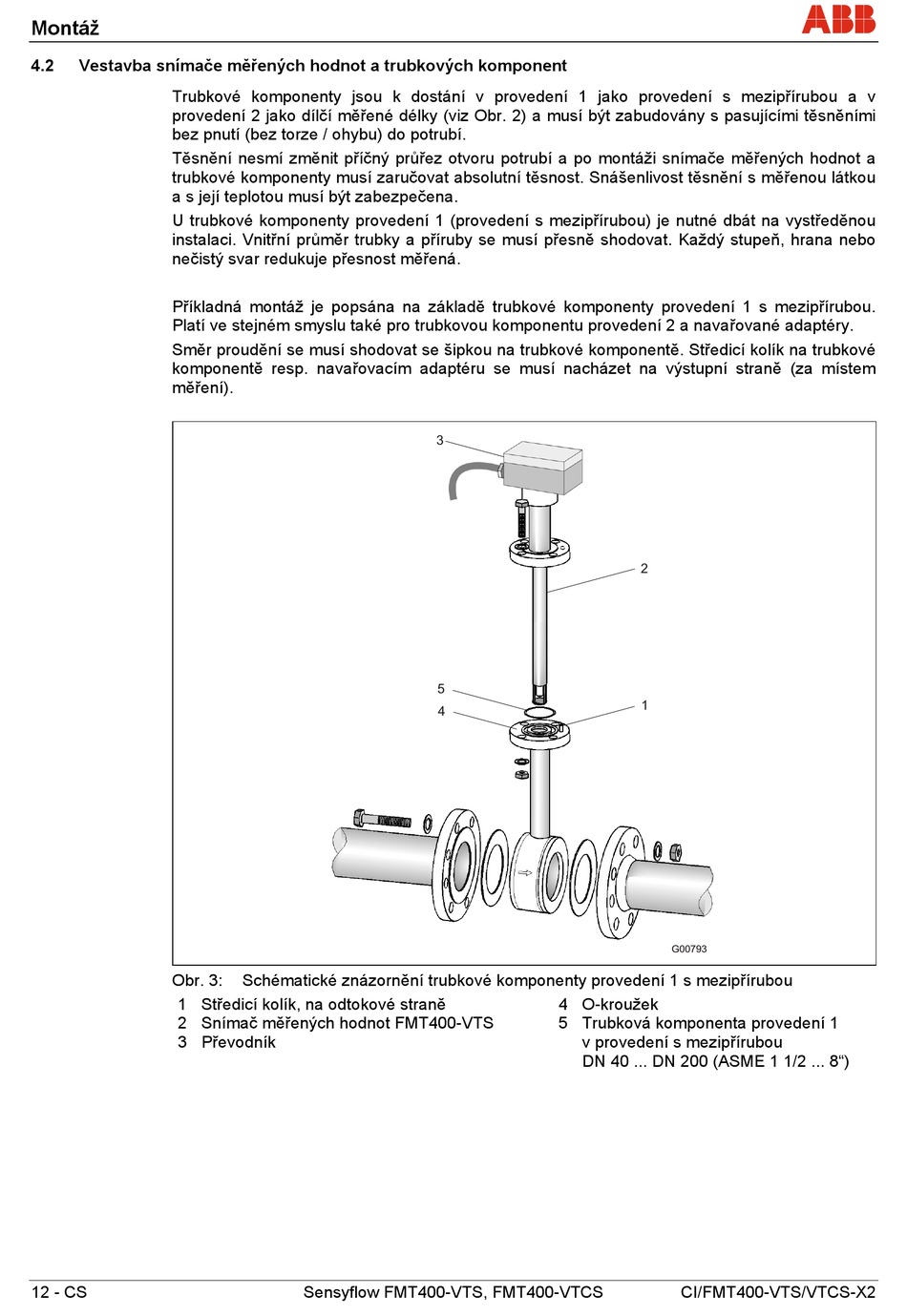

Obr. 3:
1 Středicí kolík, na odtokové straně
2 Snímač měřených hodnot FMT400-VTS
3 Převodník
12 - CS
Schématické znázornění trubkové komponenty provedení 1 s mezipřírubou
Sensyflow FMT400-VTS, FMT400-VTCS
3
5
4
4 O-kroužek
5 Trubková komponenta provedení 1
v provedení s mezipřírubou
DN 40 ... DN 200 (ASME 1 1/2 ... 8")
2
1
