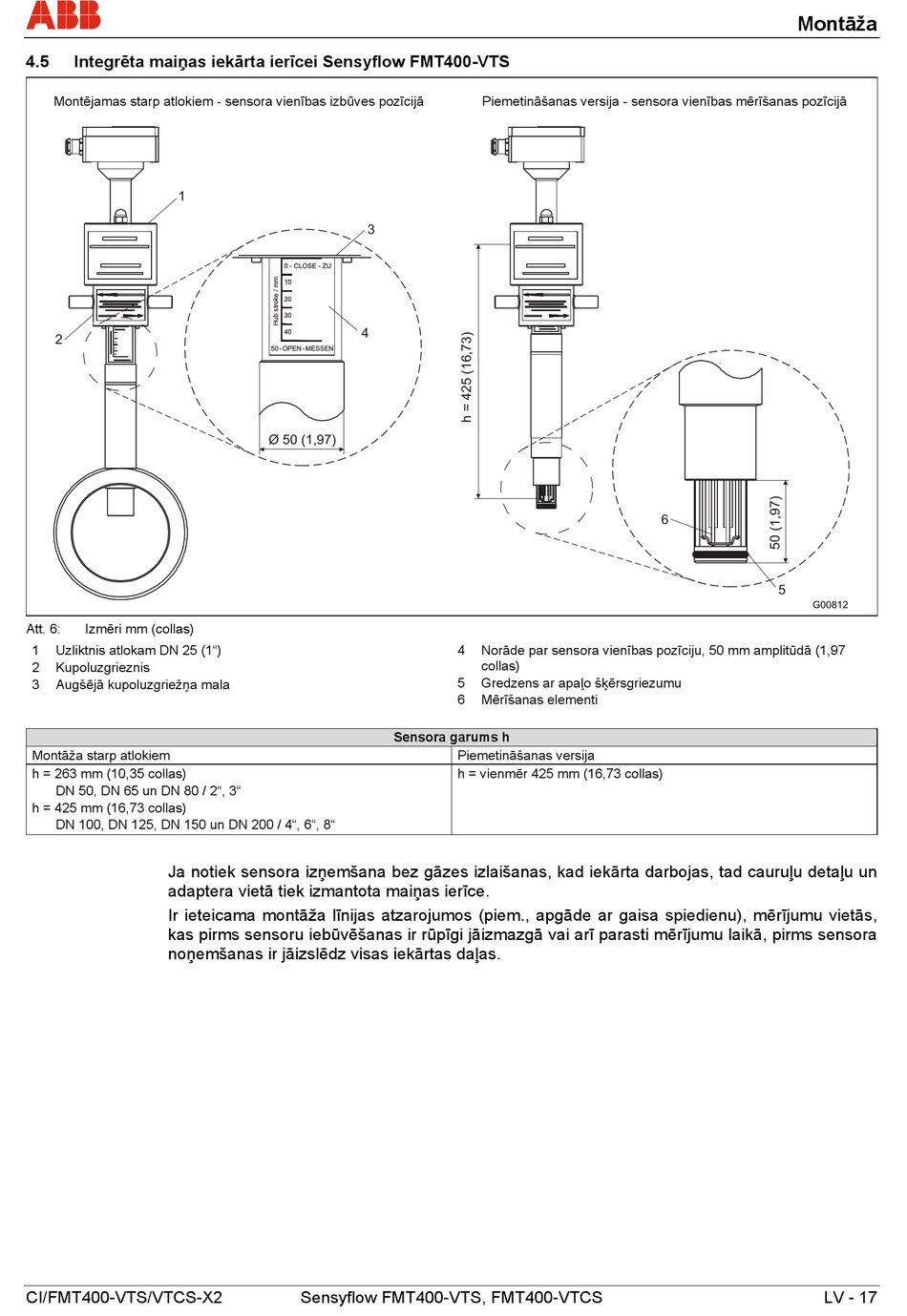

4.5 Integrēta maiņas iekārta ierīcei Sensyflow FMT400-VTS
Montējamas starp atlokiem - sensora vienības izbūves pozīcijā
1
2
Att. 6: Izmēri mm (collas)
1 Uzliktnis atlokam DN 25 (1")
2 Kupoluzgrieznis
3 Augšējā kupoluzgriežņa mala
Montāža starp atlokiem
h = 263 mm (10,35 collas)
DN 50, DN 65 un DN 80 / 2", 3"
h = 425 mm (16,73 collas)
DN 100, DN 125, DN 150 un DN 200 / 4", 6", 8"
Ja notiek sensora izņemšana bez gāzes izlaišanas, kad iekārta darbojas, tad cauruļu detaļu un
adaptera vietā tiek izmantota maiņas ierīce.
Ir ieteicama montāža līnijas atzarojumos (piem., apgāde ar gaisa spiedienu), mērījumu vietās,
kas pirms sensoru iebūvēšanas ir rūpīgi jāizmazgā vai arī parasti mērījumu laikā, pirms sensora
noņemšanas ir jāizslēdz visas iekārtas daļas.
CI/FMT400-VTS/VTCS-X2
3
0 - CLOSE - ZU
10
20
30
4
40
50 - OPEN - MESSEN
Ø 50 (1,97)
Sensora garums h
Sensyflow FMT400-VTS, FMT400-VTCS
Piemetināšanas versija - sensora vienības mērīšanas pozīcijā
4 Norāde par sensora vienības pozīciju, 50 mm amplitūdā (1,97
collas)
5 Gredzens ar apaļo šķērsgriezumu
6 Mērīšanas elementi
Piemetināšanas versija
h = vienmēr 425 mm (16,73 collas)
Montāža
6
5
G00812
LV - 17
