Montaža

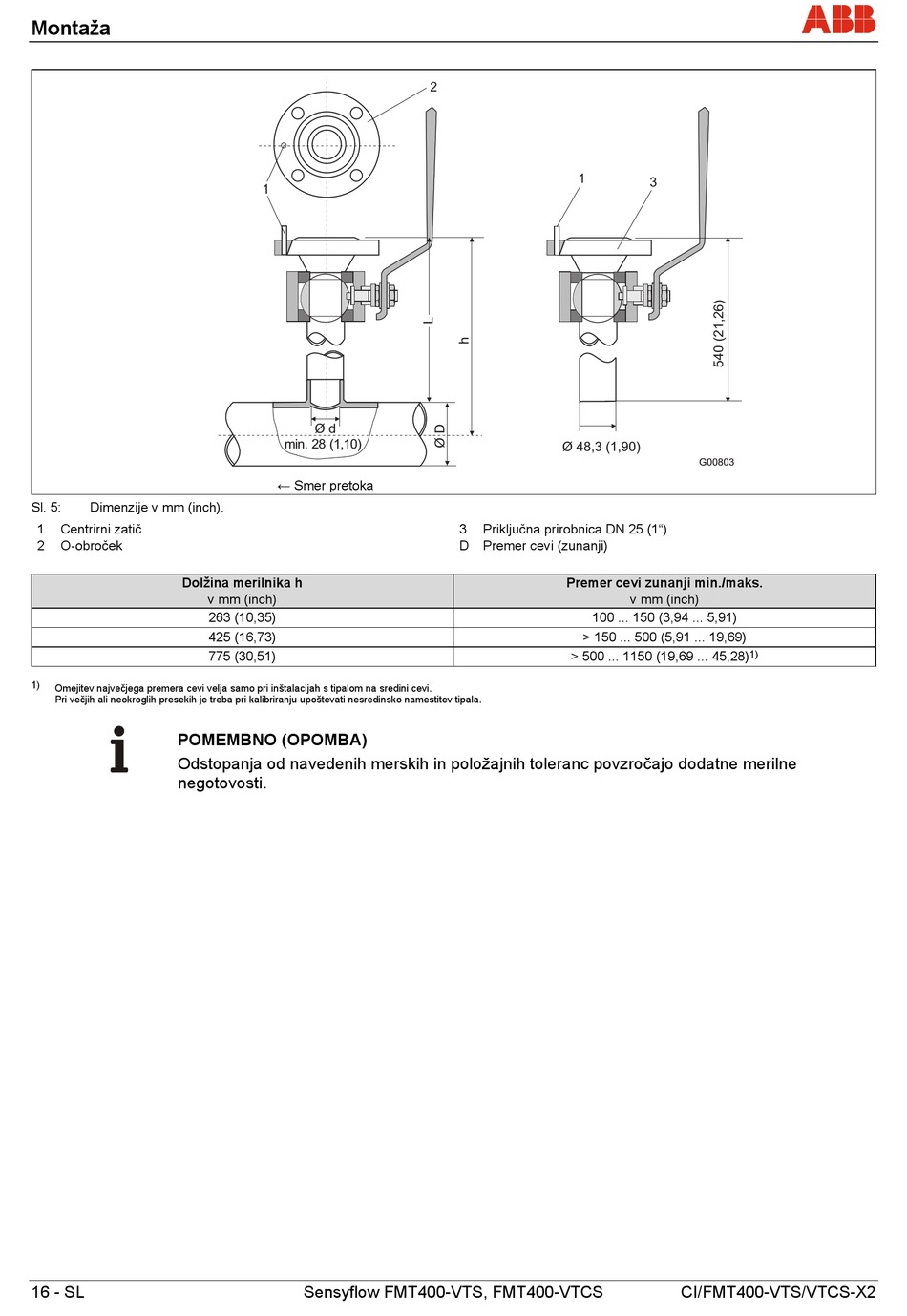

Sl. 5: Dimenzije v mm (inch).
1 Centrirni zatič
2 O-obroček
Dolžina merilnika h
1)
Omejitev največjega premera cevi velja samo pri inštalacijah s tipalom na sredini cevi.
Pri večjih ali neokroglih presekih je treba pri kalibriranju upoštevati nesredinsko namestitev tipala.
POMEMBNO (OPOMBA)
Odstopanja od navedenih merskih in položajnih toleranc povzročajo dodatne merilne
negotovosti.
16 - SL
1
Ø d
min. 28 (1,10)
← Smer pretoka
v mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
Ø 48,3 (1,90)
3 Priključna prirobnica DN 25 (1")
D Premer cevi (zunanji)
Premer cevi zunanji min./maks.
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
3
G00803
v mm (inch)
1)
CI/FMT400-VTS/VTCS-X2
