5 Elektromos csatlakozások
Az elektromos vezetékek csatlakoztatása előtt be kell a készüléket szerelni. Ki van az
energiaellátás kapcsolva.
Üzembe helyezésre kész a készülék a következőkben ismertetett lépések elvégzése után.

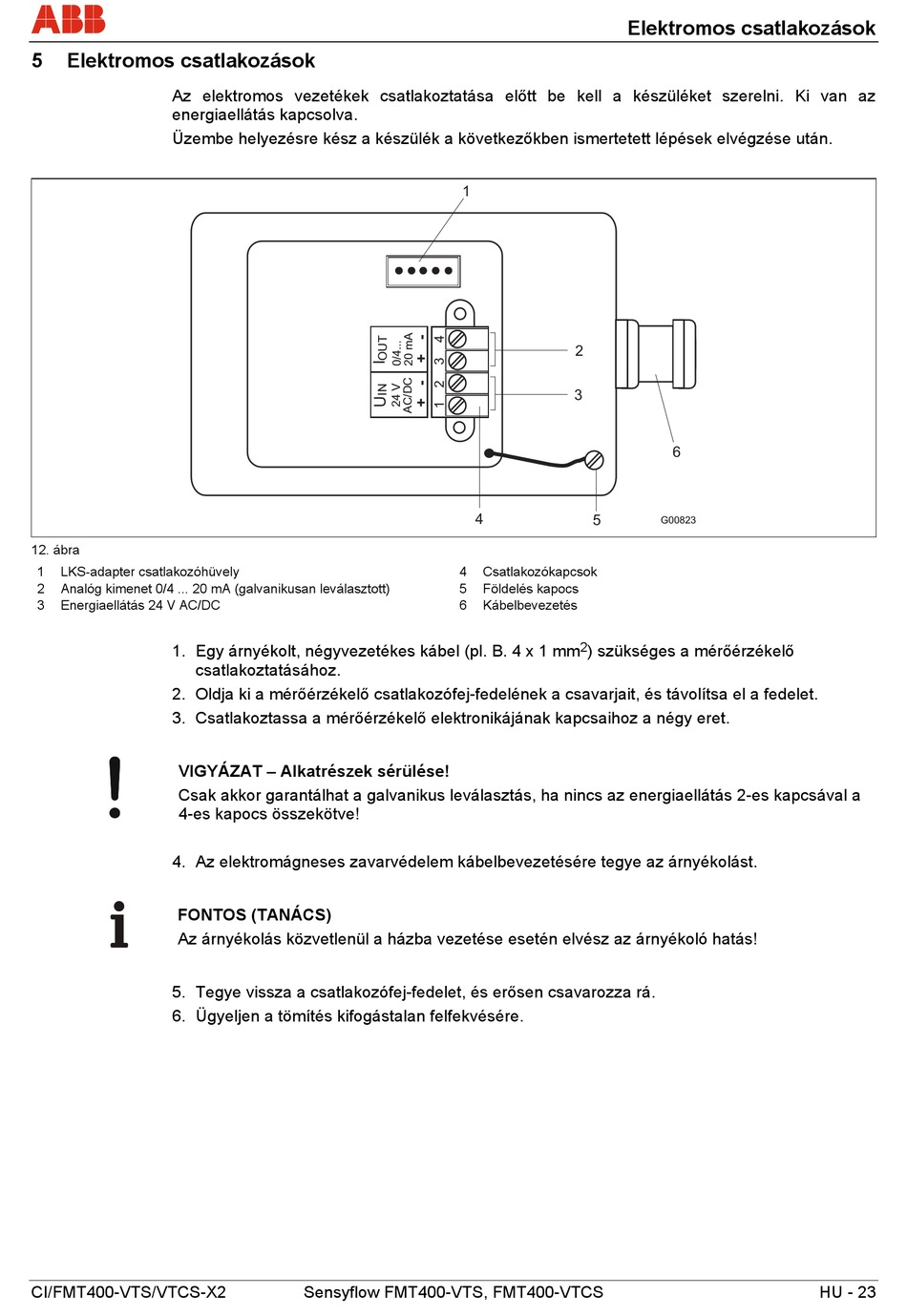

12. ábra
1 LKS-adapter csatlakozóhüvely
2 Analóg kimenet 0/4 ... 20 mA (galvanikusan leválasztott)
3 Energiaellátás 24 V AC/DC
1. Egy árnyékolt, négyvezetékes kábel (pl. B. 4 x 1 mm
csatlakoztatásához.
2. Oldja ki a mérőérzékelő csatlakozófej-fedelének a csavarjait, és távolítsa el a fedelet.
3. Csatlakoztassa a mérőérzékelő elektronikájának kapcsaihoz a négy eret.
VIGYÁZAT – Alkatrészek sérülése!
Csak akkor garantálhat a galvanikus leválasztás, ha nincs az energiaellátás 2-es kapcsával a
4-es kapocs összekötve!
4. Az elektromágneses zavarvédelem kábelbevezetésére tegye az árnyékolást.
FONTOS (TANÁCS)
Az árnyékolás közvetlenül a házba vezetése esetén elvész az árnyékoló hatás!
5. Tegye vissza a csatlakozófej-fedelet, és erősen csavarozza rá.
6. Ügyeljen a tömítés kifogástalan felfekvésére.
CI/FMT400-VTS/VTCS-X2
1
4 Csatlakozókapcsok
5 Földelés kapocs
6 Kábelbevezetés
Sensyflow FMT400-VTS, FMT400-VTCS
Elektromos csatlakozások
2
3
4
5
2
) szükséges a mérőérzékelő
6
G00823
HU - 23
