4.5.3 Συναρμολόγηση της συγκολλημένης έκδοσης
Η συγκολλημένη έκδοση της διάταξης εναλλαγής διατίθεται σε 2 μήκη:
- για ονομαστικές διαμέτρους DN 100 ... DN 125 (4 ... 5") και
- για ονομαστικές διαμέτρους DN 150 ... DN 300 (6 ... 12").
Το μήκος αισθητήρα τιμών μέτρησης είναι και στις δύο περιπτώσεις ίσο με h = 425 mm (16,73").
Το βάθος συναρμολόγησης εξαρτάται από τη διάμετρο του σωλήνα και πρέπει να
υπολογίζεται ξεχωριστά.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
Μην κόβετε σε μήκος και μην τροποποιείτε κατασκευαστικά τα στοιχεία της διάταξης
εναλλαγής.
Αυτό μπορεί να οδηγήσει σε ανεξέλεγκτη εξαγωγή του μέσου μέτρησης.
Υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών ή θανάτου.

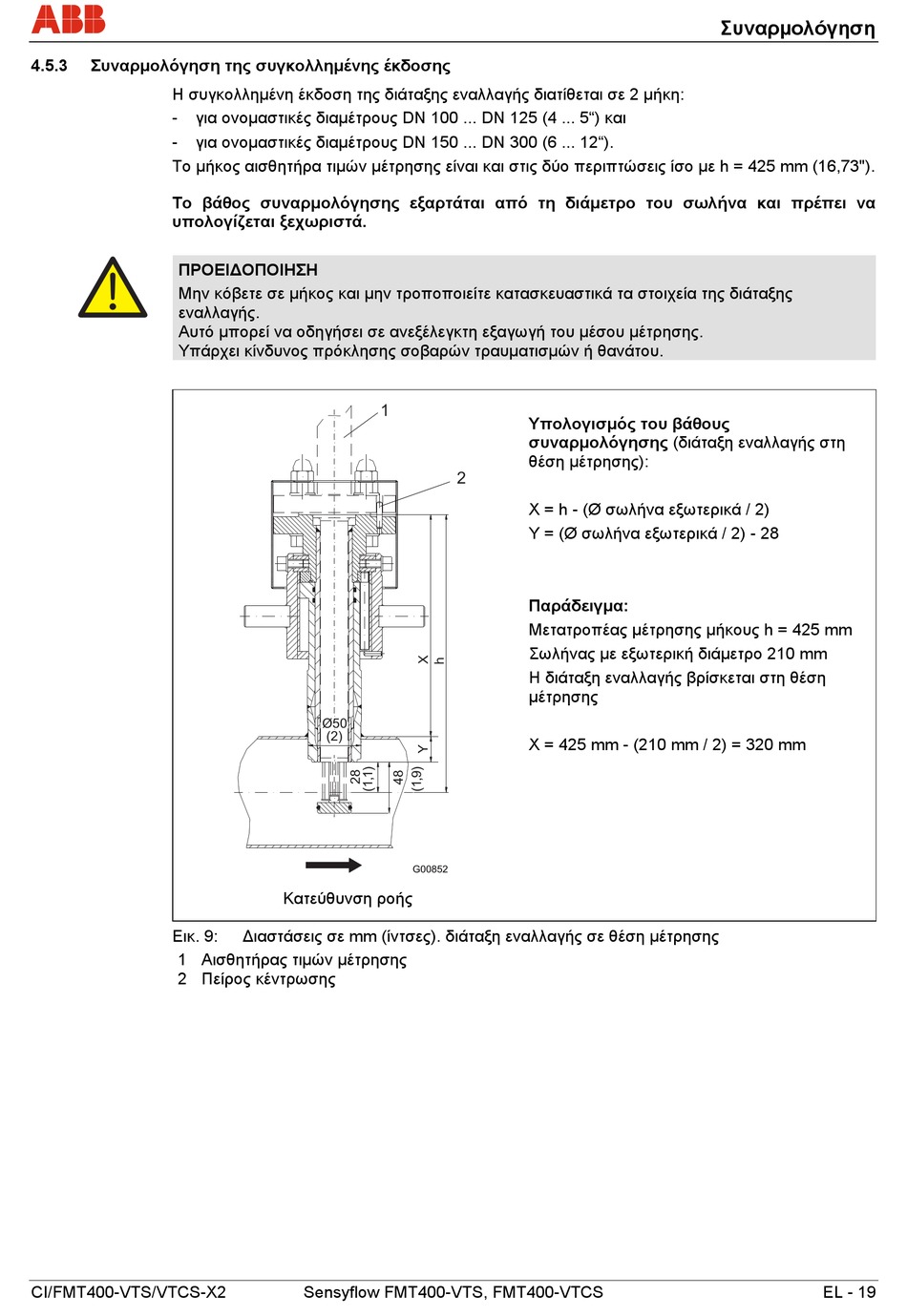

Εικ. 9:
1 Αισθητήρας τιμών μέτρησης
2 Πείρος κέντρωσης
CI/FMT400-VTS/VTCS-X2
1
Ø50
(2)
G00852
Κατεύθυνση ροής
∆ιαστάσεις σε mm (ίντσες). διάταξη εναλλαγής σε θέση μέτρησης
Sensyflow FMT400-VTS, FMT400-VTCS
Υπολογισμός του βάθους
συναρμολόγησης (διάταξη εναλλαγής στη
θέση μέτρησης):
2
X = h - (Ø σωλήνα εξωτερικά / 2)
Y = (Ø σωλήνα εξωτερικά / 2) - 28
Παράδειγμα:
Μετατροπέας μέτρησης μήκους h = 425 mm
Σωλήνας με εξωτερική διάμετρο 210 mm
Η διάταξη εναλλαγής βρίσκεται στη θέση
μέτρησης
X = 425 mm - (210 mm / 2) = 320 mm
