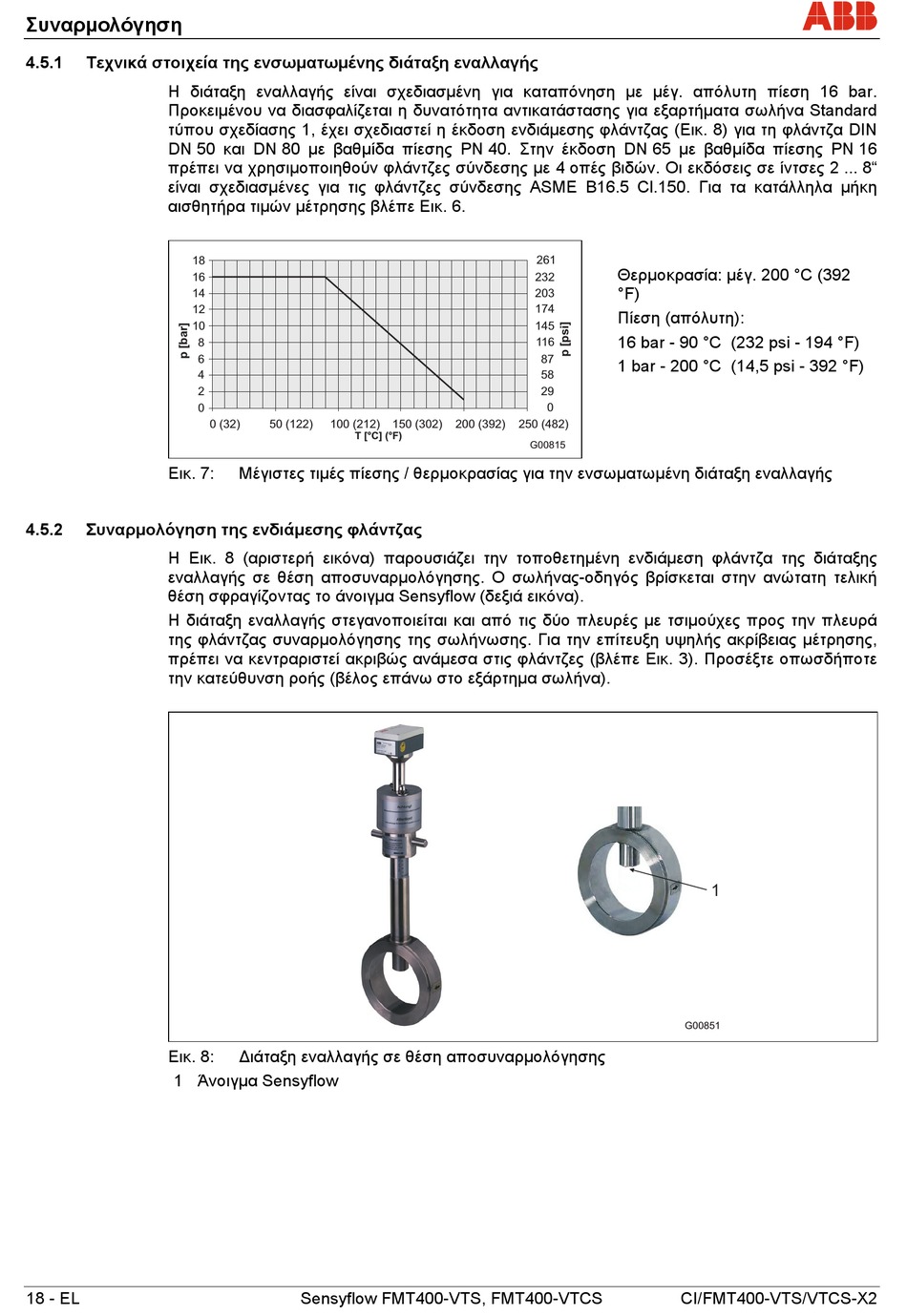

Συναρμολόγηση
4.5.1 Τεχνικά στοιχεία της ενσωματωμένης διάταξη εναλλαγής
Η διάταξη εναλλαγής είναι σχεδιασμένη για καταπόνηση με μέγ. απόλυτη πίεση 16 bar.
Προκειμένου να διασφαλίζεται η δυνατότητα αντικατάστασης για εξαρτήματα σωλήνα Standard
τύπου σχεδίασης 1, έχει σχεδιαστεί η έκδοση ενδιάμεσης φλάντζας (Εικ. 8) για τη φλάντζα DIN
DN 50 και DN 80 με βαθμίδα πίεσης PN 40. Στην έκδοση DN 65 με βαθμίδα πίεσης PN 16
πρέπει να χρησιμοποιηθούν φλάντζες σύνδεσης με 4 οπές βιδών. Οι εκδόσεις σε ίντσες 2 ... 8"
είναι σχεδιασμένες για τις φλάντζες σύνδεσης ASME B16.5 Cl.150. Για τα κατάλληλα μήκη
αισθητήρα τιμών μέτρησης βλέπε Εικ. 6.
18
16
14
12
10
8
6
4
2
0
Εικ. 7:
4.5.2 Συναρμολόγηση της ενδιάμεσης φλάντζας
Η Εικ. 8 (αριστερή εικόνα) παρουσιάζει την τοποθετημένη ενδιάμεση φλάντζα της διάταξης
εναλλαγής σε θέση αποσυναρμολόγησης. Ο σωλήνας-οδηγός βρίσκεται στην ανώτατη τελική
θέση σφραγίζοντας το άνοιγμα Sensyflow (δεξιά εικόνα).
Η διάταξη εναλλαγής στεγανοποιείται και από τις δύο πλευρές με τσιμούχες προς την πλευρά
της φλάντζας συναρμολόγησης της σωλήνωσης. Για την επίτευξη υψηλής ακρίβειας μέτρησης,
πρέπει να κεντραριστεί ακριβώς ανάμεσα στις φλάντζες (βλέπε Εικ. 3). Προσέξτε οπωσδήποτε
την κατεύθυνση ροής (βέλος επάνω στο εξάρτημα σωλήνα).
Εικ. 8:
1 Άνοιγμα Sensyflow
18 - EL
0 (32) 50 (122) 100 (212)
T [°C] (°F)
Μέγιστες τιμές πίεσης / θερμοκρασίας για την ενσωματωμένη διάταξη εναλλαγής
∆ιάταξη εναλλαγής σε θέση αποσυναρμολόγησης
Sensyflow FMT400-VTS, FMT400-VTCS
261
232
203
174
145
116
87
58
29
0
150 (302) 200 (392) 250 (482)
G00815
Θερμοκρασία: μέγ. 200 °C (392
°F)
Πίεση (απόλυτη):
16 bar - 90 °C (232 psi - 194 °F)
1 bar - 200 °C (14,5 psi - 392 °F)
1
G00851
CI/FMT400-VTS/VTCS-X2
