4.5 Ενσωματωμένη διάταξη εναλλαγής για Sensyflow FMT400-VTS
Ενδιάμεση φλάντζα – Μονάδα αισθητήρα σε θέση
αποσυναρμολόγησης
1
2

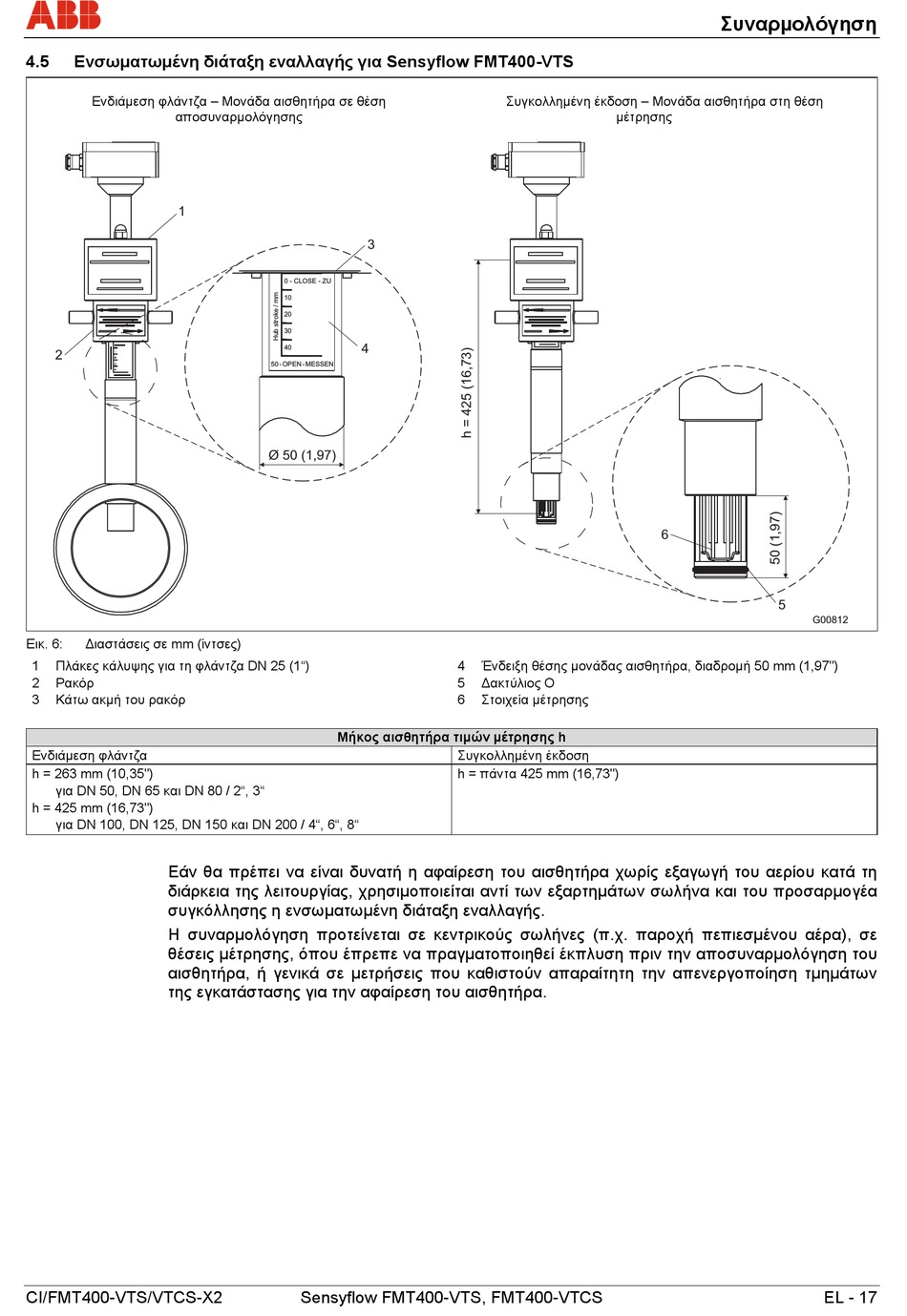

Εικ. 6: ∆ιαστάσεις σε mm (ίντσες)
1 Πλάκες κάλυψης για τη φλάντζα DN 25 (1")
2 Ρακόρ
3 Κάτω ακμή του ρακόρ
Ενδιάμεση φλάντζα
h = 263 mm (10,35")
για DN 50, DN 65 και DN 80 / 2", 3"
h = 425 mm (16,73")
για DN 100, DN 125, DN 150 και DN 200 / 4", 6", 8"
Εάν θα πρέπει να είναι δυνατή η αφαίρεση του αισθητήρα χωρίς εξαγωγή του αερίου κατά τη
διάρκεια της λειτουργίας, χρησιμοποιείται αντί των εξαρτημάτων σωλήνα και του προσαρμογέα
συγκόλλησης η ενσωματωμένη διάταξη εναλλαγής.
Η συναρμολόγηση προτείνεται σε κεντρικούς σωλήνες (π.χ. παροχή πεπιεσμένου αέρα), σε
θέσεις μέτρησης, όπου έπρεπε να πραγματοποιηθεί έκπλυση πριν την αποσυναρμολόγηση του
αισθητήρα, ή γενικά σε μετρήσεις που καθιστούν απαραίτητη την απενεργοποίηση τμημάτων
της εγκατάστασης για την αφαίρεση του αισθητήρα.
CI/FMT400-VTS/VTCS-X2
3
0 - CLOSE - ZU
10
20
30
4
40
50 - OPEN - MESSEN
Ø 50 (1,97)
Μήκος αισθητήρα τιμών μέτρησης h
Sensyflow FMT400-VTS, FMT400-VTCS
Συγκολλημένη έκδοση – Μονάδα αισθητήρα στη θέση
μέτρησης
4 Ένδειξη θέσης μονάδας αισθητήρα, διαδρομή 50 mm (1,97")
5 ∆ακτύλιος O
6 Στοιχεία μέτρησης
Συγκολλημένη έκδοση
h = πάντα 425 mm (16,73")
Συναρμολόγηση
6
5
G00812
