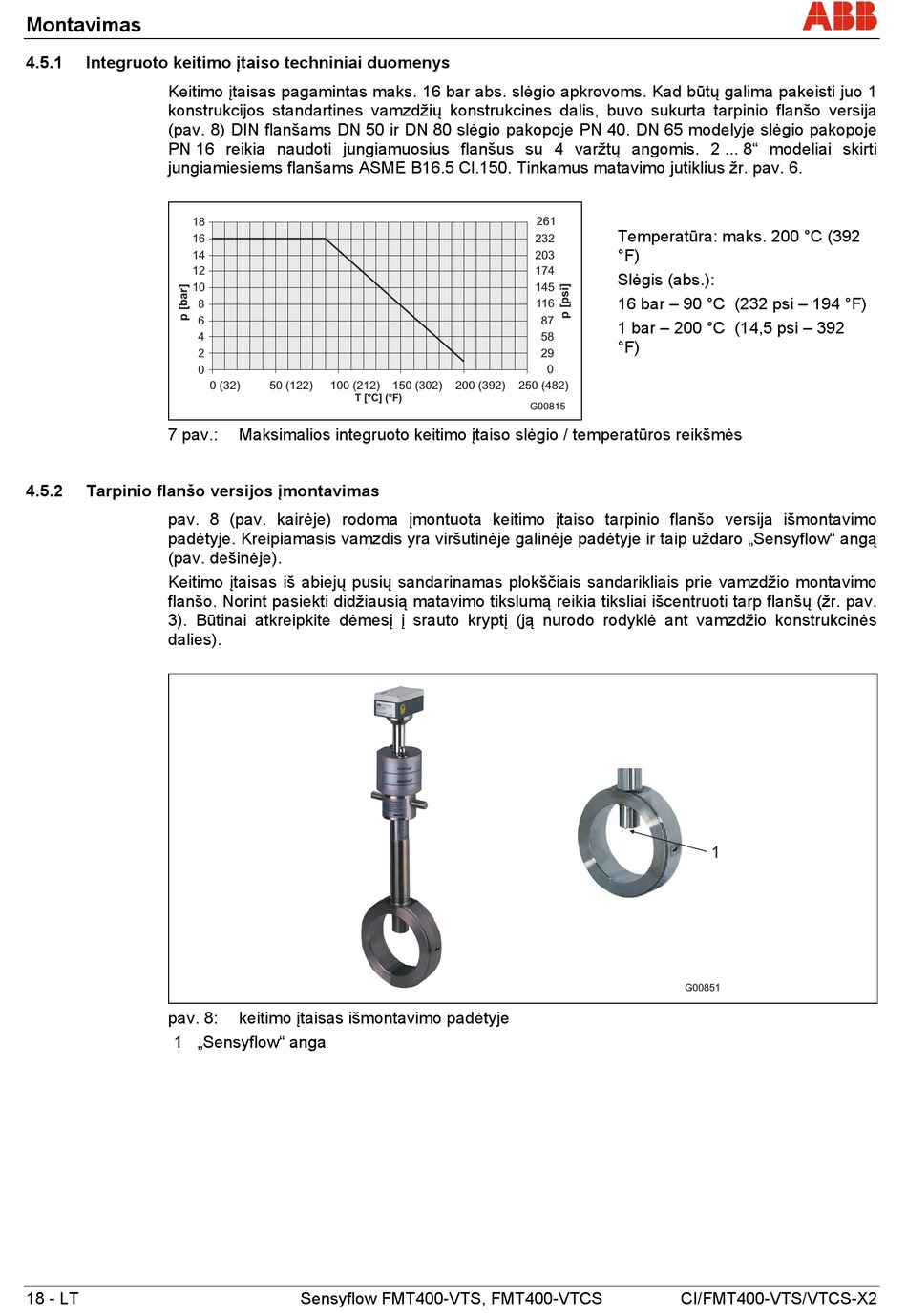

Montavimas
4.5.1 Integruoto keitimo įtaiso techniniai duomenys
Keitimo įtaisas pagamintas maks. 16 bar abs. slėgio apkrovoms. Kad būtų galima pakeisti juo 1
konstrukcijos standartines vamzdžių konstrukcines dalis, buvo sukurta tarpinio flanšo versija
(pav. 8) DIN flanšams DN 50 ir DN 80 slėgio pakopoje PN 40. DN 65 modelyje slėgio pakopoje
PN 16 reikia naudoti jungiamuosius flanšus su 4 varžtų angomis. 2 ... 8" modeliai skirti
jungiamiesiems flanšams ASME B16.5 Cl.150. Tinkamus matavimo jutiklius žr. pav. 6.
18
16
14
12
10
8
6
4
2
0
7 pav.:
4.5.2 Tarpinio flanšo versijos įmontavimas
pav. 8 (pav. kairėje) rodoma įmontuota keitimo įtaiso tarpinio flanšo versija išmontavimo
padėtyje. Kreipiamasis vamzdis yra viršutinėje galinėje padėtyje ir taip uždaro „Sensyflow" angą
(pav. dešinėje).
Keitimo įtaisas iš abiejų pusių sandarinamas plokščiais sandarikliais prie vamzdžio montavimo
flanšo. Norint pasiekti didžiausią matavimo tikslumą reikia tiksliai išcentruoti tarp flanšų (žr. pav.
3). Būtinai atkreipkite dėmesį į srauto kryptį (ją nurodo rodyklė ant vamzdžio konstrukcinės
dalies).
pav. 8:
1 „Sensyflow" anga
18 - LT
0 (32) 50 (122) 100 (212)
T [°C] (°F)
Maksimalios integruoto keitimo įtaiso slėgio / temperatūros reikšmės
keitimo įtaisas išmontavimo padėtyje
Sensyflow FMT400-VTS, FMT400-VTCS
261
232
203
174
145
116
87
58
29
0
150 (302) 200 (392) 250 (482)
G00815
Temperatūra: maks. 200 °C (392
°F)
Slėgis (abs.):
16 bar – 90 °C (232 psi – 194 °F)
1 bar – 200 °C (14,5 psi – 392
°F)
1
G00851
