4 Монтаж

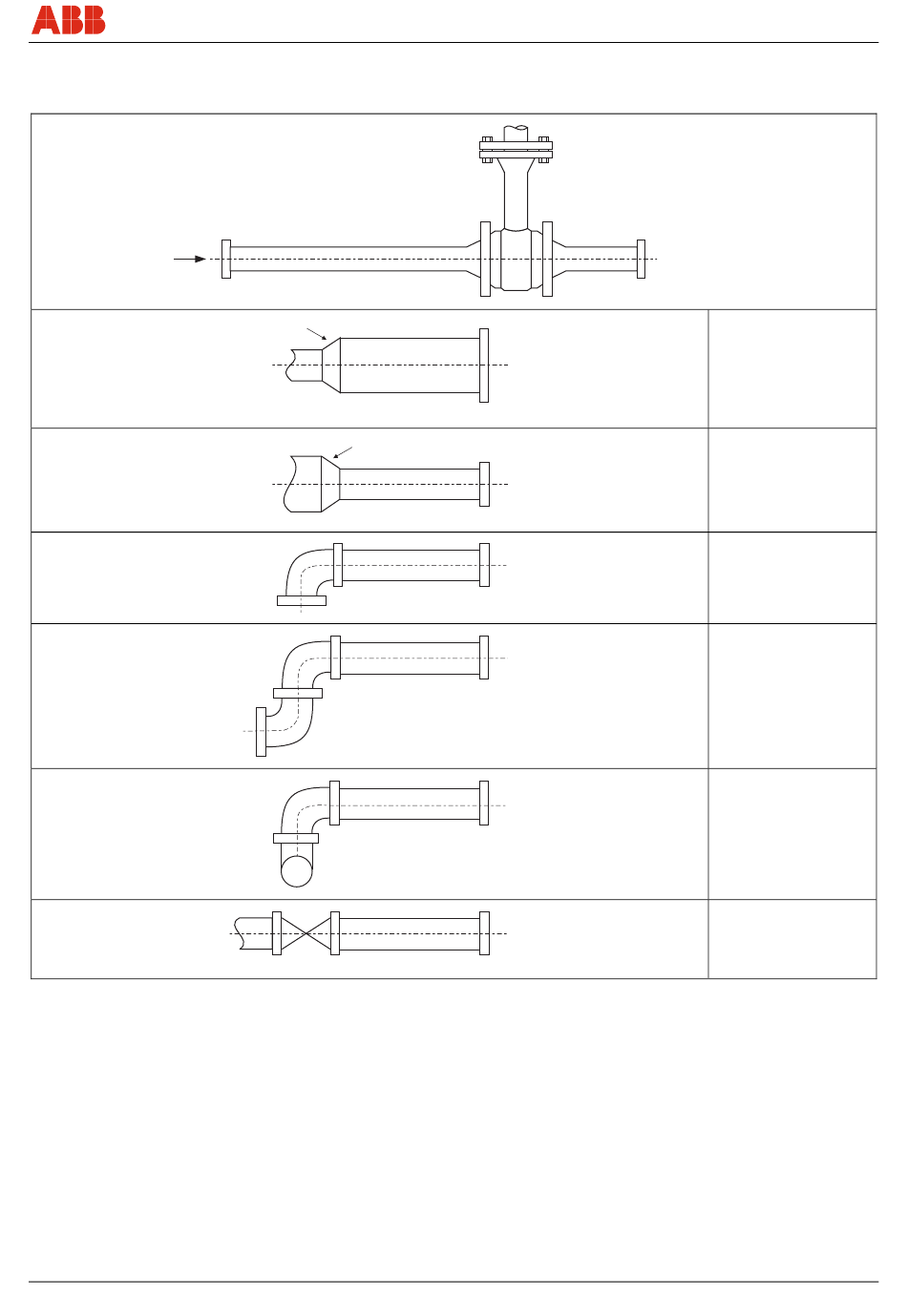

4.1 Препоръчителни участъци за изравняване на потока съгласно DIN EN ISO 5167-1
Wechsel ein-auf zweispaltig
За постигането на зададената точност на измерване са
абсолютно необходими горните участъци за изравняване на
потока. При комбинации с повече прекъсвания от страната на
входа, напр. вентил и редуктор, трябва винаги да се вземе
предвид по-дългата входяща отсечка. При стеснение местни
условия на мястото на монтиране може да се скъси отсечката на
изтичане на 3 x D. Скъсяванията на най-малките входни отсечки
са за сметка на постижимата точност.
Wechsel ein-auf zweispaltig
CI/FMT400-VTS/VTCS-X2
×
X D
< 7°
< 7°
G00807
G00808
G00809
G00810
G00811
Sensyflow FMT400-VTS, FMT400-VTCS
×
5 D
G00805
G00806
Допълнително се дава висока точност на възпроизвеждане на
измерената стойност. При недостатъчни отсечки за изравняване
е възможно специално калибриране при известни условия. За
тази цел е необходимо детайлна настройка в единичния случай.
За газове с много ниска плътност (водород, хелий) трябва да се
удвоят зададените отсечки за изравняване.
Монтаж
Разширение
X = 15
Намаление
X = 15
90°-ово коляно
X = 20
Две 90°-ови колена на
едно ниво
X = 25
Две 90°-ови колена на
две нива
X = 40
Вентил / клапан
X = 50
BG - 11
