Montaža
4.2
Vgradnja merilnika in cevnih delov
Cevni deli so dobavljivi v izvedbi 1 kot izvedba z vmesno prirobnico in v izvedbi 2 kot delna
merilna pot (glejte Sl. 2) in jih je treba z ustreznimi tesnili (brez torzije / upogibanja) vgraditi v
cevovod.
Tesnila ne smejo spremeniti preseka odprtine cevovoda, po montaži merilnika in cevnega dela
pa morajo popolnoma tesniti. Zagotoviti je treba, da so tesnila odporna na temperature merilne
snovi in merilno snov samo.
Pri cevnem delu izvedbe 1 (izvedba z vmesno prirobnico) je treba paziti na središčno vgradnjo.
Notranja premera cevi in prirobnice morata biti popolnoma enaka Vsaka stopnica, rob ali nečist
zvar zmanjšajo merilno natančnost.
Montaža je opisana na primeru cevnega dela v izvedbi 1 z vmesno prirobnico. Postopek
smiselno velja tudi za cevni del v izvedbi 2 in z varilnim prilagojevalnikom.
Smer pretoka se mora ujemati s puščico na cevnem delu. Centrirni zatič na cevnem delu oz.
varilnem prilagojevalniku mora biti na izhodni strani (za merilnim mestom).

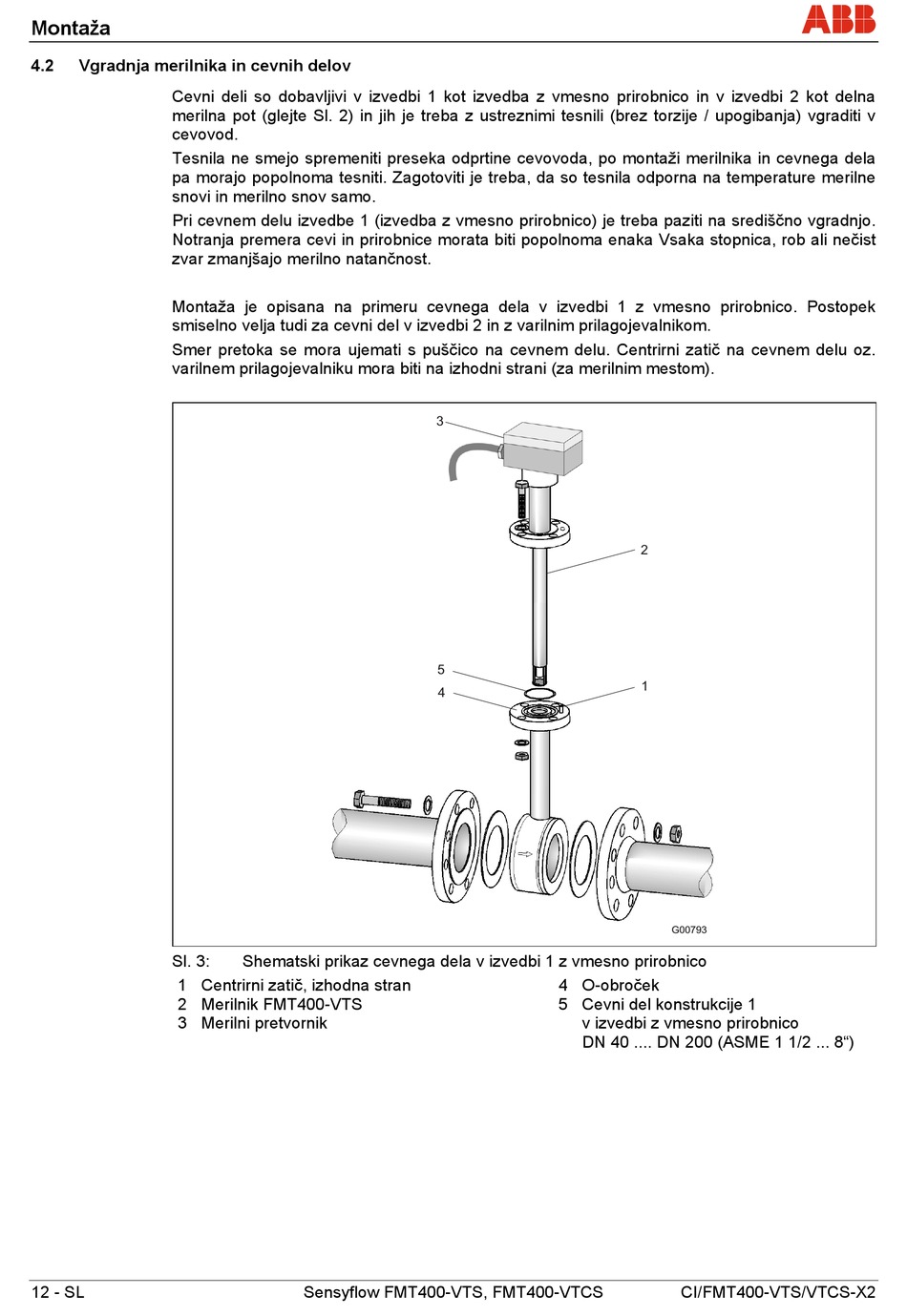

Sl. 3:
1 Centrirni zatič, izhodna stran
2 Merilnik FMT400-VTS
3 Merilni pretvornik
12 - SL
Shematski prikaz cevnega dela v izvedbi 1 z vmesno prirobnico
Sensyflow FMT400-VTS, FMT400-VTCS
3
5
4
4 O-obroček
5 Cevni del konstrukcije 1
v izvedbi z vmesno prirobnico
DN 40 .... DN 200 (ASME 1 1/2 ... 8")
2
1
G00793
CI/FMT400-VTS/VTCS-X2
