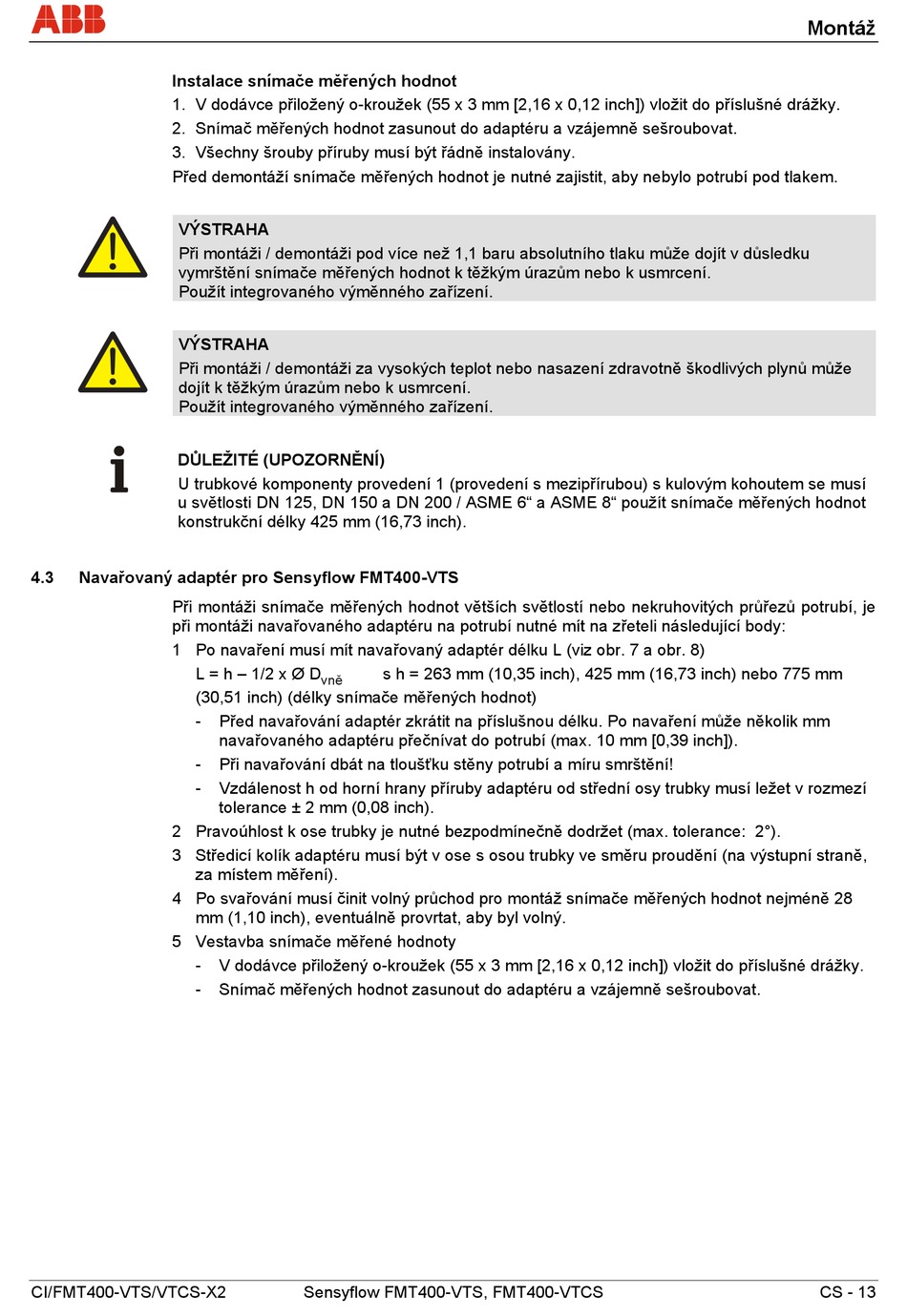

Instalace snímače měřených hodnot
1. V dodávce přiložený o-kroužek (55 x 3 mm [2,16 x 0,12 inch]) vložit do příslušné drážky.
2. Snímač měřených hodnot zasunout do adaptéru a vzájemně sešroubovat.
3. Všechny šrouby příruby musí být řádně instalovány.
Před demontáží snímače měřených hodnot je nutné zajistit, aby nebylo potrubí pod tlakem.
VÝSTRAHA
Při montáži / demontáži pod více než 1,1 baru absolutního tlaku může dojít v důsledku
vymrštění snímače měřených hodnot k těžkým úrazům nebo k usmrcení.
Použít integrovaného výměnného zařízení.
VÝSTRAHA
Při montáži / demontáži za vysokých teplot nebo nasazení zdravotně škodlivých plynů může
dojít k těžkým úrazům nebo k usmrcení.
Použít integrovaného výměnného zařízení.
DŮLEŽITÉ (UPOZORNĚNÍ)
U trubkové komponenty provedení 1 (provedení s mezipřírubou) s kulovým kohoutem se musí
u světlosti DN 125, DN 150 a DN 200 / ASME 6" a ASME 8" použít snímače měřených hodnot
konstrukční délky 425 mm (16,73 inch).
4.3 Navařovaný adaptér pro Sensyflow FMT400-VTS
Při montáži snímače měřených hodnot větších světlostí nebo nekruhovitých průřezů potrubí, je
při montáži navařovaného adaptéru na potrubí nutné mít na zřeteli následující body:
1 Po navaření musí mít navařovaný adaptér délku L (viz obr. 7 a obr. 8)
L = h – 1/2 x Ø D
(30,51 inch) (délky snímače měřených hodnot)
-
-
-
2 Pravoúhlost k ose trubky je nutné bezpodmínečně dodržet (max. tolerance: 2°).
3 Středicí kolík adaptéru musí být v ose s osou trubky ve směru proudění (na výstupní straně,
za místem měření).
4 Po svařování musí činit volný průchod pro montáž snímače měřených hodnot nejméně 28
mm (1,10 inch), eventuálně provrtat, aby byl volný.
5 Vestavba snímače měřené hodnoty
-
-
CI/FMT400-VTS/VTCS-X2
s h = 263 mm (10,35 inch), 425 mm (16,73 inch) nebo 775 mm
vně
Před navařování adaptér zkrátit na příslušnou délku. Po navaření může několik mm
navařovaného adaptéru přečnívat do potrubí (max. 10 mm [0,39 inch]).
Při navařování dbát na tloušťku stěny potrubí a míru smrštění!
Vzdálenost h od horní hrany příruby adaptéru od střední osy trubky musí ležet v rozmezí
tolerance ± 2 mm (0,08 inch).
V dodávce přiložený o-kroužek (55 x 3 mm [2,16 x 0,12 inch]) vložit do příslušné drážky.
Snímač měřených hodnot zasunout do adaptéru a vzájemně sešroubovat.
