Montáž

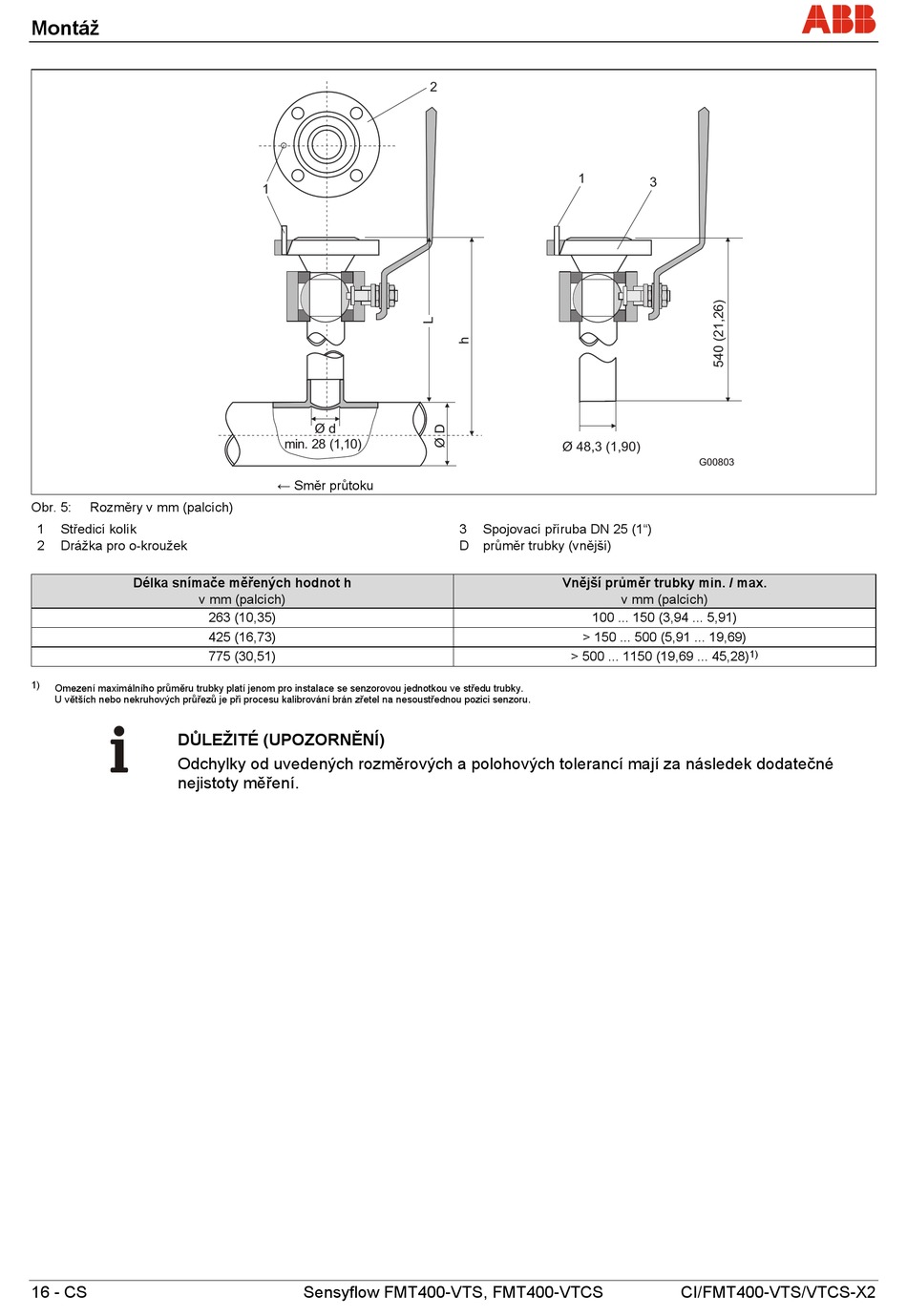

Obr. 5: Rozměry v mm (palcích)
1 Středicí kolík
2 Drážka pro o-kroužek
Délka snímače měřených hodnot h
v mm (palcích)
1)
Omezení maximálního průměru trubky platí jenom pro instalace se senzorovou jednotkou ve středu trubky.
U větších nebo nekruhových průřezů je při procesu kalibrování brán zřetel na nesoustřednou pozici senzoru.
DŮLEŽITÉ (UPOZORNĚNÍ)
Odchylky od uvedených rozměrových a polohových tolerancí mají za následek dodatečné
nejistoty měření.
16 - CS
1
Ø d
min. 28 (1,10)
← Směr průtoku
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
Ø 48,3 (1,90)
3 Spojovací příruba DN 25 (1")
D průměr trubky (vnější)
Vnější průměr trubky min. / max.
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
3
G00803
v mm (palcích)
1)
CI/FMT400-VTS/VTCS-X2
