Montāža
4.2 Mērījumu sensora un cauruļu detaļu iebūvēšana
Cauruļu detaļas var piegādāt kā 1. modeli - montējamu starp atlokiem un 2. modeli kā daļēju
mērījumu posmu (skatīt Att. 2) un ar atbilstošiem blīvējumiem var brīvi (bez vērpes/liekumiem)
iebūvēt caurulēs.
Blīvējumi nedrīkst mainīt cauruļu atveru diametru un tiem jānodrošina pēc mērījumu sensora un
cauruļu detaļu montāžas absolūts blīvums. Ir jāpārliecinās par blīvējumu mērījumu vielas un
mērījuma vielas temperatūras saderību.
Cauruļu detaļu 1. modelim (montējams starp atlokiem) ir jāievēro centrēta iebūvēšana. Caurules
un atloka iekšējam diametram ir jāsakrīt. Katra pakāpe, mala vai neprecīza metināšanas šuve
samazina mērījumu precizitāti.
Montāža tiek aprakstīta, balstoties uz cauruļu detaļu 1. modeļa, montējama starp atlokiem,
parauga. To var izmantot arī cauruļu detaļu 2. modeļa, metināšanas adaptera, montēšanai.
Caurplūdes virzienam ir jāsakrīt ar virzienu, kas norādīts ar bultiņu uz caurules detaļas.
Fiksācijas tapai uz caurules detaļas ir jāatrodas izejas pusē (aiz mērījuma vietas).

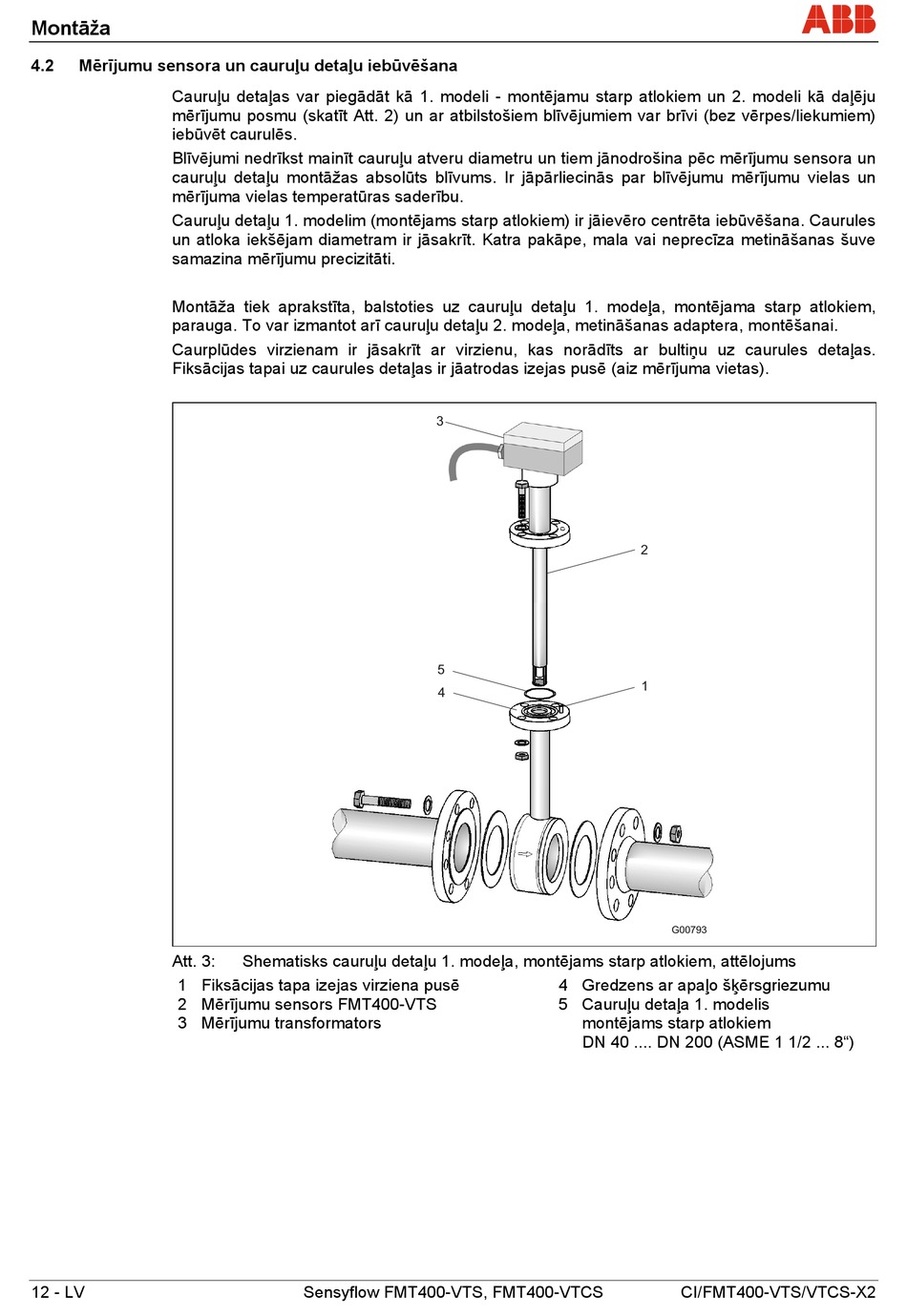

Att. 3:
1 Fiksācijas tapa izejas virziena pusē
2 Mērījumu sensors FMT400-VTS
3 Mērījumu transformators
12 - LV
Shematisks cauruļu detaļu 1. modeļa, montējams starp atlokiem, attēlojums
Sensyflow FMT400-VTS, FMT400-VTCS
3
5
4
4 Gredzens ar apaļo šķērsgriezumu
5 Cauruļu detaļa 1. modelis
montējams starp atlokiem
DN 40 .... DN 200 (ASME 1 1/2 ... 8")
2
1
G00793
CI/FMT400-VTS/VTCS-X2
