Montavimas

4.1

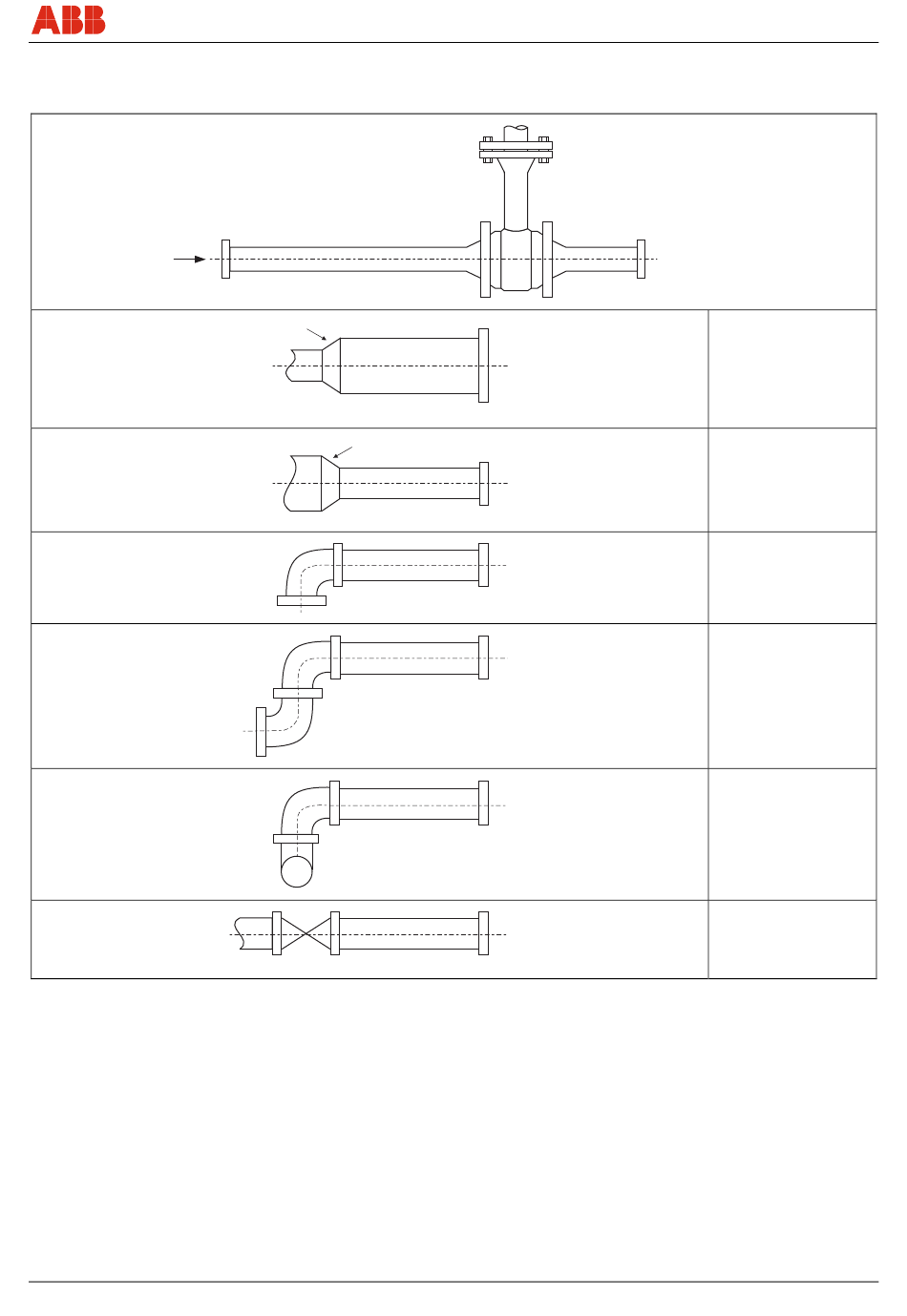

DIN EN ISO 5167-1 rekomenduojamos koregavimo atkarpos

Wechsel ein-auf zweispaltig
Kad užtikrintumėte nurodytą matavimo duomenų tikslumą, būtina
naudoti viršutines koregavimo atkarpas. Iškilus keletui įleidimo pusės
trikčių, pvz., ventiliatoriaus ir reduktoriaus, reikia ilgesnės įleidimo
atkarpos. Jei įmontavimo vietoje mažai vietos, galima sutrumpinti
išleidimo atkarpą iki 3 x D. Sutrumpinę trumpiausias įleidimo atkarpas
sumažinsite tikslumą.
Wechsel ein-auf zweispaltig
CI/FMT400-VTS/VTCS-X2
×
X D
< 7°
< 7°
G00807
G00808
G00809
G00810
G00811
Sensyflow FMT400-VTS, FMT400-VTCS
×
5 D
G00805
G00806
Toliau užtikrinamas geras matavimo reikšmės atkuriamumas. Kai
koregavimo atkarpos nepakankamos,
kalibravimą. Tam kiekvienu atveju būtina viską detaliai apsvarstyti.
Labai mažo tankio dujoms (vandeniliui, heliui) nurodytas koregavimo
atkarpas reikia padvigubinti.
Montavimas
Išplėtimas
X = 15
Sumažinimas
X = 15
90° alkūnė
X = 20
Dvi 90° alkūnės viename
lygyje
X = 25
Dvi 90° alkūnės dviejuose
lygiuose
X = 40
Vožtuvas / sklendė
X = 50
galima atlikti specialų
