5 Installieren

5.7.3 Erdung abgeschirmter Steuerkabel

Generell müssen Steuerkabel abgeschirmt und die Abschirmung beidseitig über Kabelbügel mit dem Metallgehäuse des Gerätes verbunden sein.

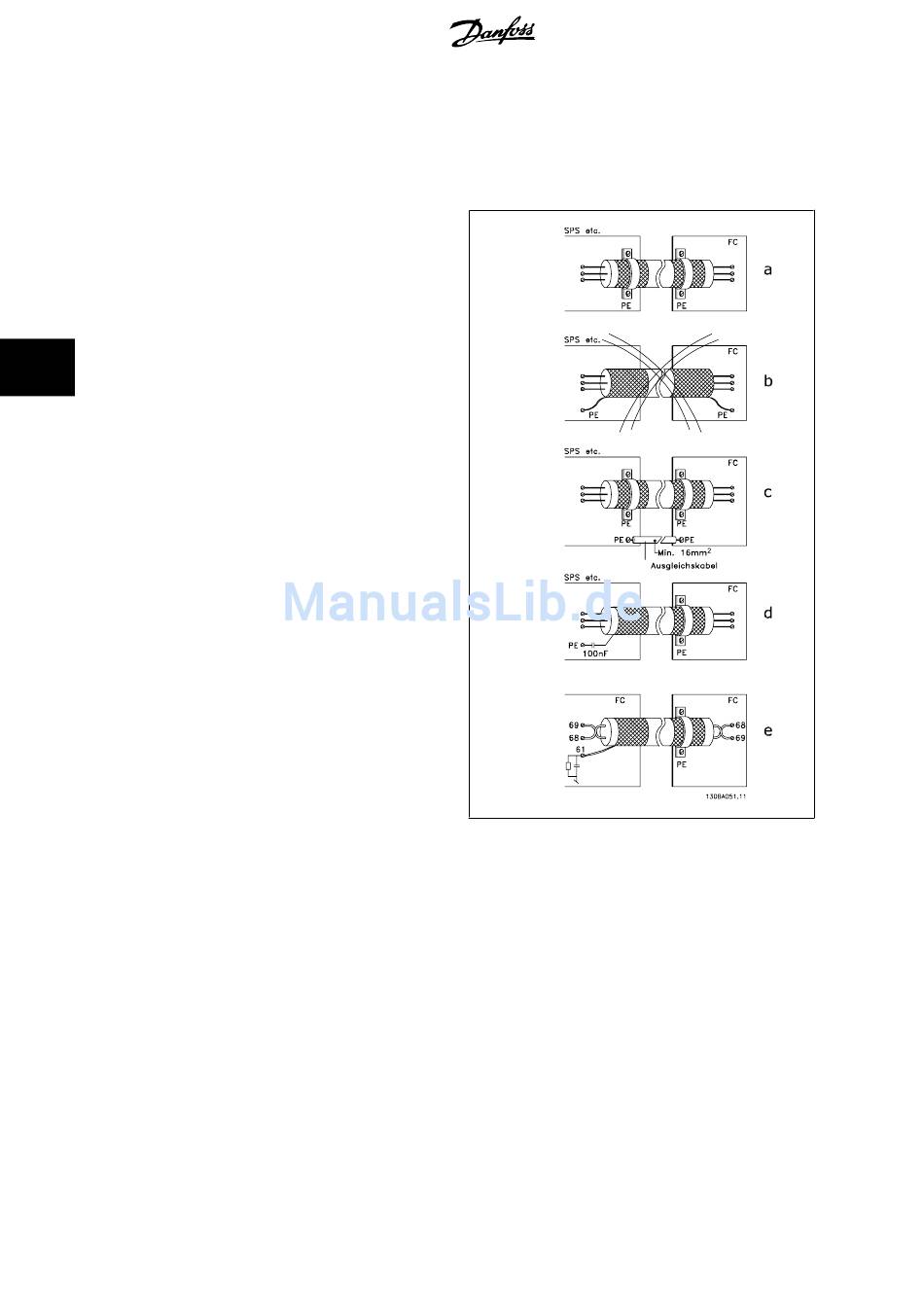

Die folgende Zeichnung zeigt, wie eine korrekte Erdung auszuführen ist, und was in Zweifelsfällen getan werden kann.
a.

Richtige Erdung

Steuerkabel und Kabel der seriellen Kommunikationsschnittstel-
le beidseitig mit Kabelbügeln montieren, um bestmöglichen
elektrischen Kontakt zu gewährleisten (FC und SPS haben das-
selbe Erdpotential).
b. Falsche Erdung
Keine verdrillten Abschirmlitzen (Pigtails) verwenden. Sie erhö-
5 hen die Impedanz bei hohen Frequenzen.
c. Potentialausgleich zwischen SPS und
Besteht zwischen dem Frequenzumrichter und der SPS (usw.)
ein unterschiedliches Erdpotential, können Ausgleichsströme
auftreten, die das gesamte System stören. Das Problem kann
durch Anbringen eines Ausgleichskabels gelöst werden, das pa-
rallel zum Steuerkabel verlegt wird. Mindestkabelquerschnitt: 16
mm 2 .
d. Bei 50/60-Hz-Brummschleifen
Bei Verwendung sehr langer Steuerkabel können 50/60-Hz-
Brummschleifen auftreten. Beheben Sie dieses Problem durch
Anschluss eines Schirmendes an Erde über einen 100-nF-Kon-
densator (mit möglichst kurzen Leitungen).
e. Kabel für serielle Kommunikation
Niederfrequente Störströme zwischen zwei Frequenzumrichtern
können eliminiert werden, indem das eine Ende der Abschir-
mung mit Klemme 61 verbunden wird. Diese Klemme ist intern
über ein RC-Glied mit Erde verbunden. Verwenden Sie verdrillte
Leiter (Twisted Pair), um die zwischen den Leitern eingestrahl-
ten Störungen zu reduzieren.
