Installation
Sie können die Übertragungsimpedanz (Z
folgender Faktoren beurteilen:
•
Leitfähigkeit des Abschirmmaterials
•
Kontaktwiderstand zwischen den Leitern des
Abschirmmaterials
•
Schirmabdeckung, d. h. die physische Fläche des
Kabels, die durch den Schirm abgedeckt ist; wird
häufig in Prozent angegeben.
•
Geflochtenes oder verdrilltes Schirmgeflecht.
5 5

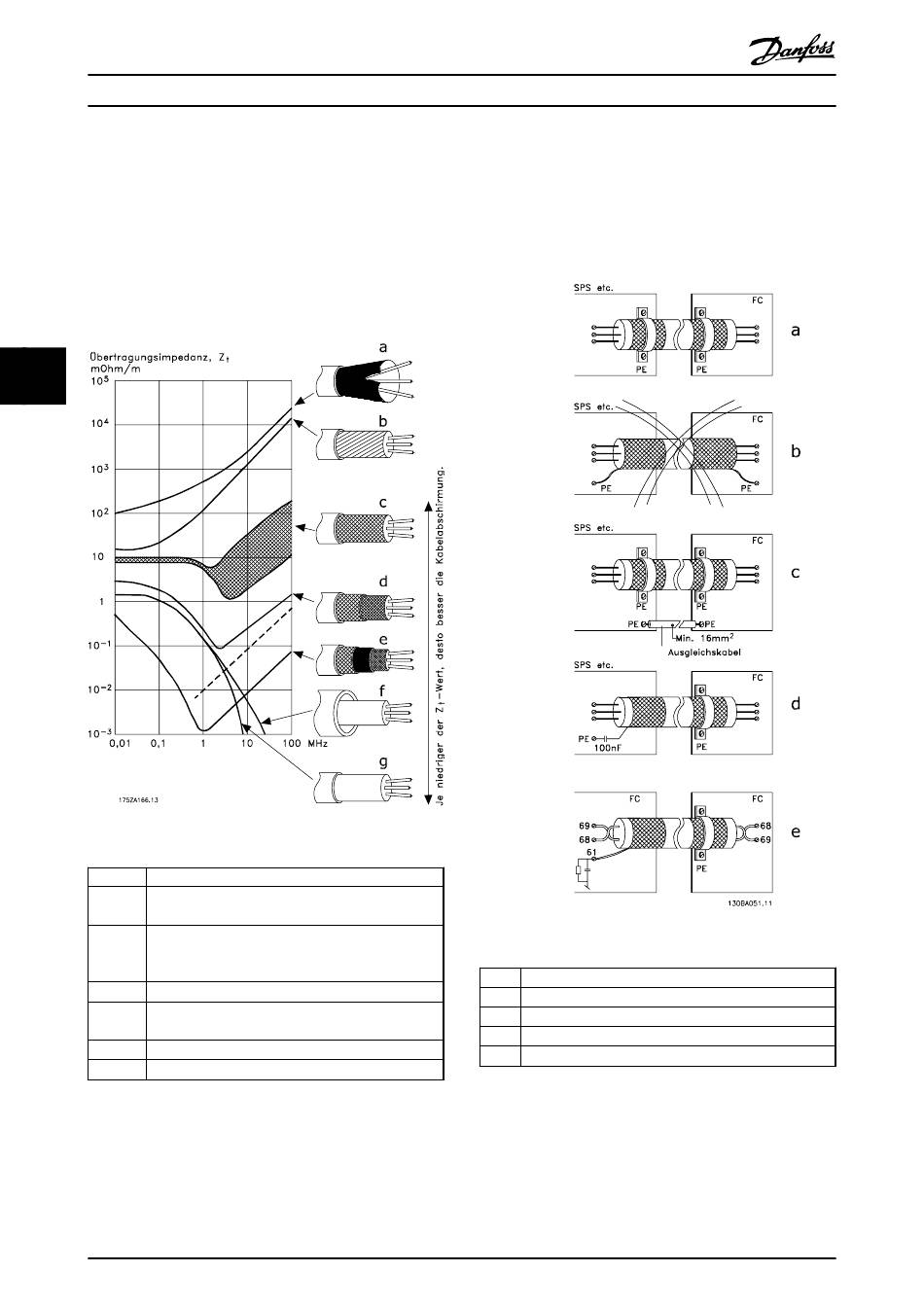

Abbildung 5.105 Kabeltypen
a Aluminium-Ummantelung mit Kupferdraht
b Gewundener Kupferdraht oder bewehrtes
Stahldrahtkabel
c Einlagiges Kupferdrahtgeflecht mit prozentual
schwankender Schirmabdeckung
Danfoss-Mindestanforderung.
d Zweilagiges Kupferdrahtgeflecht
e Zweilagiges Kupferdrahtgeflecht mit magnetischer,
abgeschirmter Zwischenlage
f In Kupfer- oder Stahlrohr geführtes Kabel
g Bleikabel mit 1,1 mm Wandstärke
Tabelle 5.83 Legende zu Abbildung 5.105
168
Projektierungshandbuch
) anhand
T
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.

5.7.3 Erdung abgeschirmter Steuerkabel

Steuerkabel müssen abgeschirmt und die Abschirmung
beidseitig über Kabelschellen mit dem Metallgehäuse des
Gerätes verbunden sein. Abbildung 5.106 zeigt Beispiele für
eine richtige Erdung.
Abbildung 5.106 Beispiele für die Erdung
a Richtige Erdung
b Falsche Erdung
c Potentialausgleich zwischen SPS und Frequenzumrichter
d 50/60-Hz-Brummschleifen
e Kabel für serielle Kommunikation
Tabelle 5.84 Legende zu Abbildung 5.106
MG16C103
