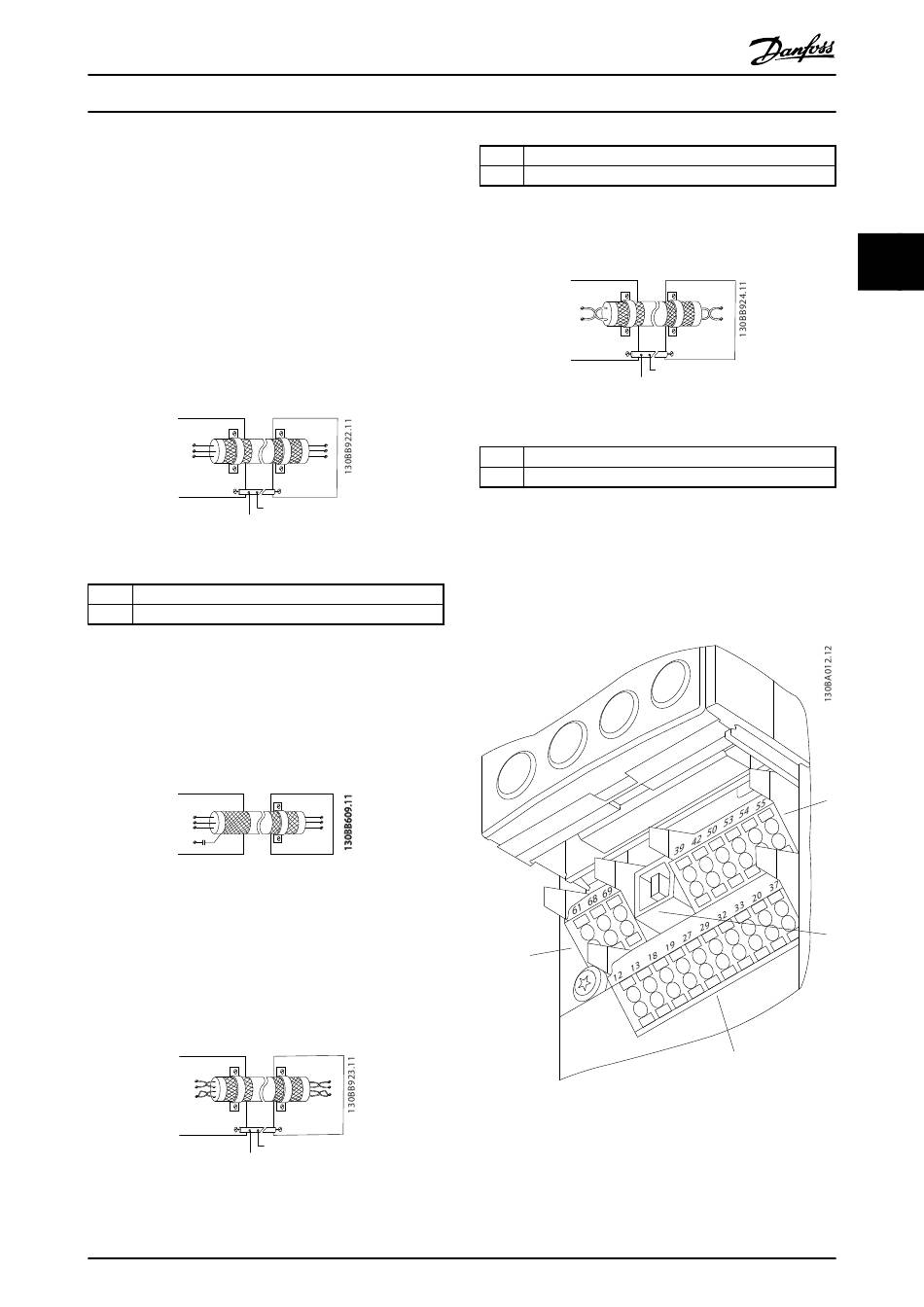

2.5.3 Erdung abgeschirmter Steuerkabel

Richtige Abschirmung
Die bevorzugte Methode zur Abschirmung ist in den
meisten Fällen die beidseitige Befestigung von Steuerlei-
tungen und seriellen Schnittstellenkabeln mit
Schirmbügeln, um möglichst großflächigen Kontakt von
Hochfrequenzkabeln zu erreichen. Wenn das Massepo-
tenzial zwischen Frequenzumrichter und SPS abweicht,
können elektrische Störungen des gesamten Systems
auftreten. Schaffen Sie Abhilfe durch das Anbringen eines
Potenzialausgleichskabels neben der Steuerleitung.
Mindestkabelquerschnitt: 16 mm
PLC
PE
PE
1
2
Abbildung 2.25
1
Min. 16 mm 2
2 Potenzialausgleichskabel
Tabelle 2.8
50/60-Hz-Brummschleifen
Bei sehr langen Steuerleitungen können Brummschleifen
auftreten. Beheben Sie dieses Problem durch Anschluss
eines Schirmendes an Erde über einen 100-nF-Kondensator
(mit möglichst kurzen Leitungen).
PLC
PE
100nF
Abbildung 2.26
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Diese Klemme ist über die interne RC-Verbindung an die
Erdung angeschlossen. Verwenden Sie Twisted-Pair-Kabel
zur Reduzierung von Störungen zwischen Leitern. Die
empfohlene Methode ist unten dargestellt:
FC
69
68
61
PE
PE
2
Abbildung 2.27
®
VLT AQUA Drive (D-Rahmen)
Produkthandbuch
2
.
FC
PE
PE
FC
PE
FC
69
68
61
PE
PE
1
®
MG21A203 - VLT ist eine eingetragene Marke von Danfoss
1
Min. 16 mm 2
2 Potenzialausgleichskabel
Tabelle 2.9
Alternativ können Sie die Verbindung zu Klemme 61 lösen:
FC
69
68
PE
PE
1
2
Abbildung 2.28
1 2
Min. 16 mm
2 Potenzialausgleichskabel
Tabelle 2.10

2.5.4 Steuerklemmentypen

2.5.6 Funktionen der Steuerklemmen fasst Klemmenfunk-
tionen und Werkseinstellungen zusammen.
2
Abbildung 2.29 Lage der Steuerklemmen
•
Anschluss 1 stellt vier programmierbare Digita-
leingangsklemmen, zwei zusätzliche digitale
Klemmen, die entweder als Eingang oder
Ausgang programmiert werden können, eine 24 V
FC
68
69
PE
PE
3
4
1
29
2 2
