Elektrische Installation

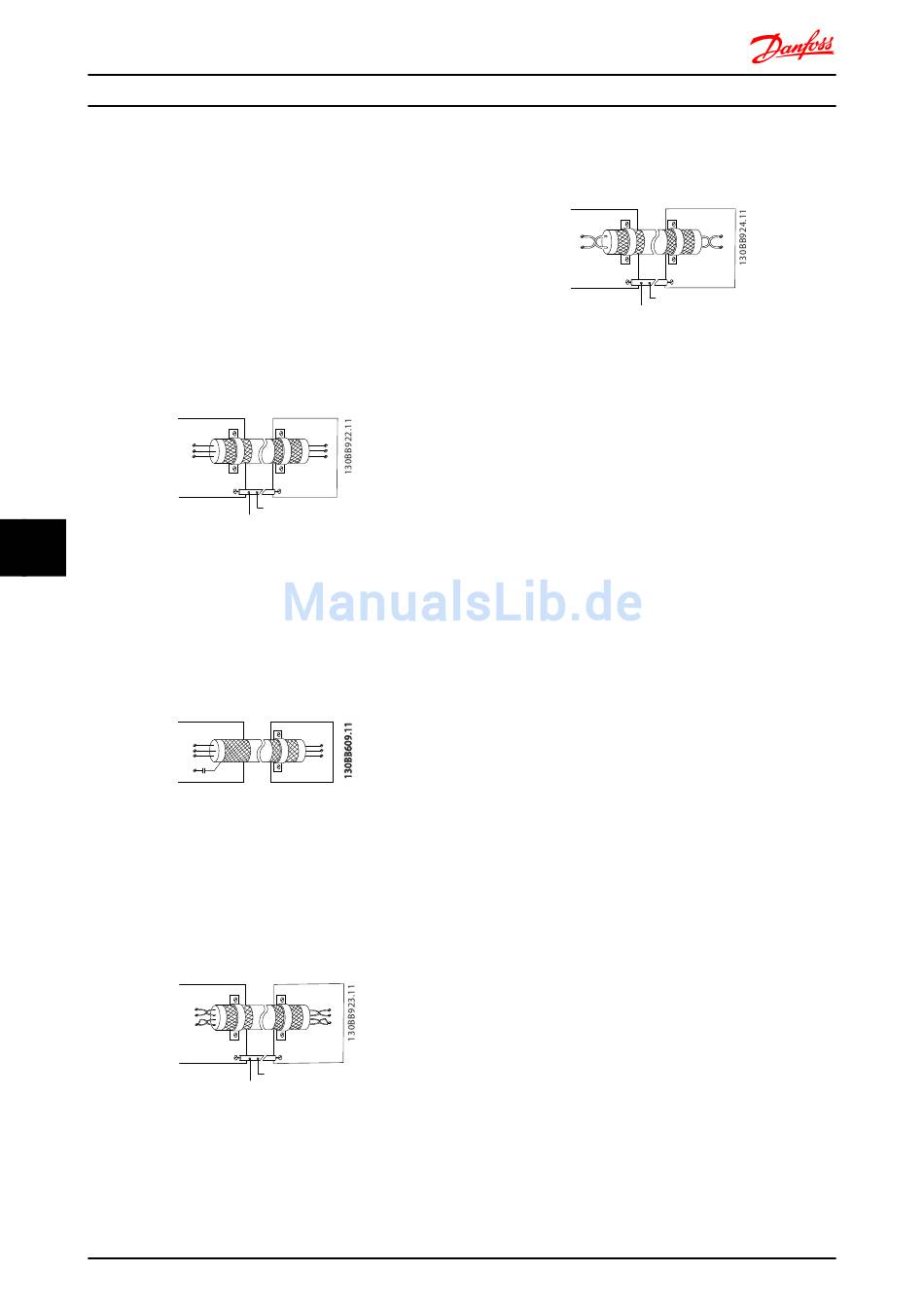

8.9.3 Erdung abgeschirmter Steuerkabel

Richtige Abschirmung
Die bevorzugte Methode zur Abschirmung ist in den
meisten Fällen die beidseitige Befestigung von Steuer- und
seriellen Schnittstellenkabeln mit Schirmbügeln, um
möglichst großflächigen Kontakt von Hochfrequenzkabeln
zu erreichen.
Wenn das Massepotential zwischen Frequenzumrichter und
PLC abweicht, können elektrische Störungen des gesamten
Systems auftreten. Schaffen Sie Abhilfe durch das
Anbringen eine Ausgleichskabels neben dem Steuerkabel.
Mindestkabelquerschnitt: 16 mm
Abbildung 8.94
8 8
50/60-Hz-Erdschleife
Bei Verwendung sehr langer Steuerkabel können 50/60-Hz-
Brummschleifen auftreten. Zur Eliminierung von
Erdschleifen können Sie ein Ende der Verbindung zwischen
Abschirmung und Erdung an einen 100-nF-Kondensator
anschließen (Leitungen kurz halten).
Abbildung 8.95
Vermeidung von EMV-Störgeräuschen an Kabeln für serielle
Kommunikation
Diese Klemme ist intern über ein RC-Glied mit Erde
verbunden. Verwenden Sie verdrillte Leiter (Twisted-Pair),
um die zwischen den Leitern eingestrahlten Störungen zu
reduzieren. Die empfohlene Methode ist unten dargestellt:
Abbildung 8.96
234
FC 300 Projektierungshandbuch
2
.
PLC FC
PE PE
PE PE
1
2
PLC FC
PE
PE
100nF
FC FC
69 69
68 68
61 61
PE PE
PE PE
1
2
MG.33.BD.03 - VLT
Alternativ kann die Verbindung zu Klemme 61 gelöst
werden:
69
68
Abbildung 8.97

8.9.4 EMV-Schalter

Netzversorgung von Erde getrennt
Wird der Frequenzumrichter von einer isolierten
Netzstromquelle (IT-Netz, potentialfreie Dreieckschaltung)
oder TT/TN-S Netz mit geerdetem Zweig (geerdete
Dreieckschaltung) versorgt, so wird empfohlen, den EMV-
Schalter über 14-50 EMV-Filter am Frequenzumrichter und
14-50 EMV-Filter am Filter auf OFF (AUS)
Weitere Informationen siehe IEC 364-3. Wenn optimale
EMV-Leistung benötigt wird, parallele Motoren
angeschlossen sind oder die Motorkabellänge 25 m
überschreitet, wird empfohlen, 14-50 EMV-Filter auf [EIN] zu
stellen.
1) Nicht bei 525-600/690-V-Frequenzumrichtern in den
Baugrößen D, E und F verfügbar.
Bei Einstellung auf OFF (AUS) sind die internen EMV-
Kapazitäten (Filterkondensatoren) zwischen Gehäuse und
Zwischenkreis abgeschaltet, um Beschädigung am
Zwischenkreis zu vermeiden und die Erdkapazitäten
(gemäß IEC 61800-3) zu reduzieren.
Bitte lesen Sie auch den Anwendungshinweis VLT am IT-
Netz, MN.90.CX.02. Es ist wichtig,
Isolationsüberwachungsgeräte zu verwenden, die
zusammen mit Leistungselektronik verwendet werden
können (IEC 61557-8).
®
ist eine eingetragene Marke von Danfoss
FC FC
68
69
PE PE
PE PE
1
2
1) zu stellen.
