Installation

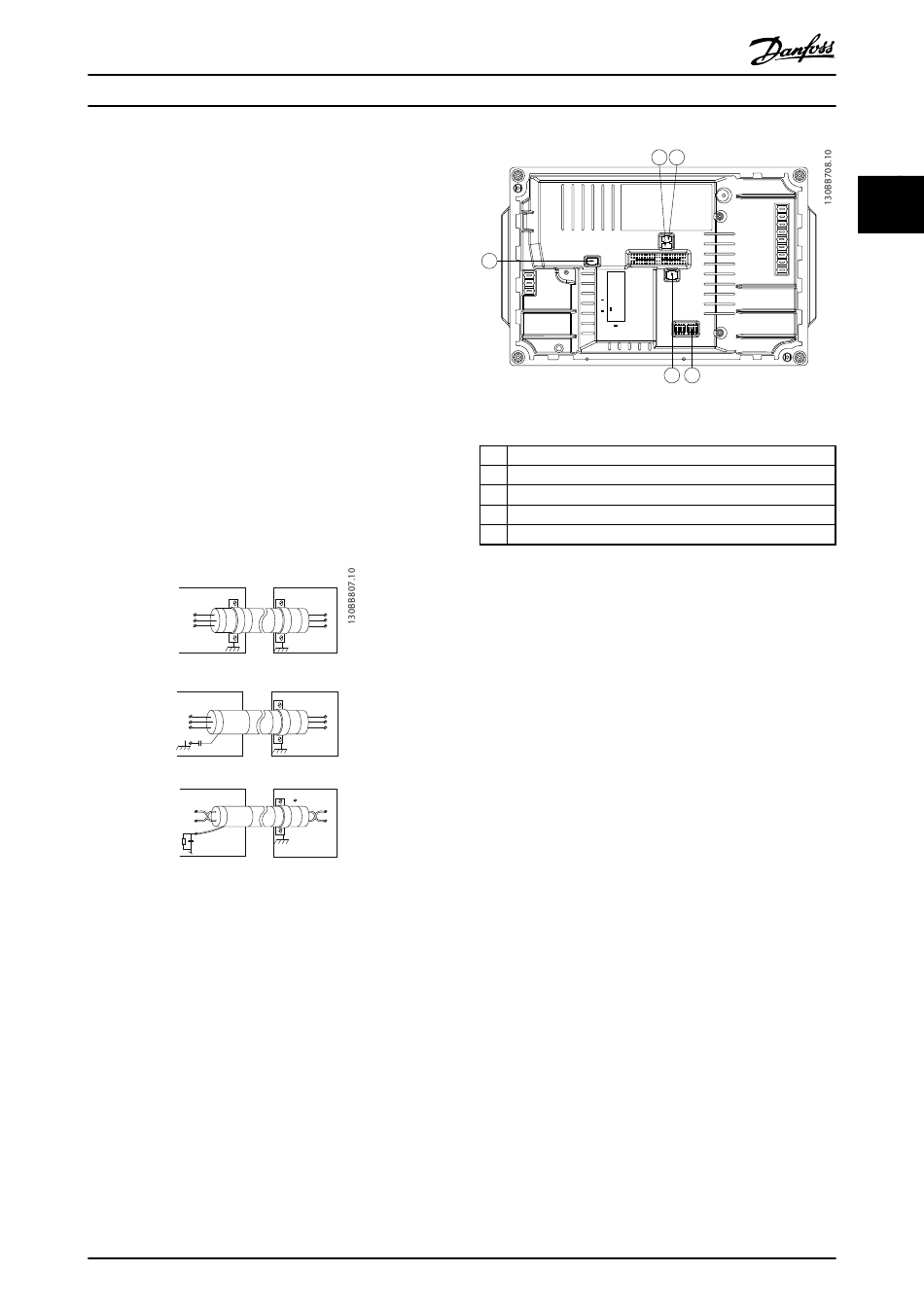

2.4.12 Erdung abgeschirmter Steuerkabel

Näheres siehe Abbildung 2.11.
A. Richtige Erdung
Steuerkabel und Kabel der seriellen Kommunikationsschnitt-
stelle beidseitig mit Kabelbügeln montieren, um
bestmöglichen elektrischen Kontakt zu gewährleisten.
B. 50/60-Hz-Erdfehlerschleifen
Bei Verwendung sehr langer Steuerkabel können Erdfehler-
schleifen auftreten. Schließen Sie zur Vermeidung von
Erdfehlerschleifen ein Ende der Abschirmung durch einen
10-nF-Kondensator (mit kurzen Leitungen) an.
C. Serielle Kommunikation
Niederfrequente Störströme zwischen Frequenzumrichtern
können eliminiert werden, indem das eine Ende der
Abschirmung mit Klemme 61 verbunden wird. Diese Klemme
ist über ein internes RC-Glied mit Erde verbunden.
Verwenden Sie verdrillte Leiter (Twisted Pair), um die
zwischen den Leitern eingestrahlten Störungen zu
reduzieren.
PLC etc.
PLC etc.
10nF
FC
69
68
61

2.4.13 DIP-Schalter

•
Bei Analogeingangsklemmen 53 und 54 können
Spannung (0-10 V) oder Strom (0-20 mA) als
Eingangssignale gewählt werden.
•
Stellen Sie Schalter S201 (Klemme 53) und S202
(Klemme 54) zur Auswahl des Signaltyps ein. EIN
(ON) ist für Strom, AUS (OFF) für Spannung.
•
Die Werkseinstellung der Klemme 53 ist Drehzahl-
sollwert ohne Rückführung
•
Die Werkseinstellung der Klemme 54 ist Istwert-
signal mit Rückführung
Produkthandbuch VLT
FC
a
FC
b
FC
c
®
MG.04.F1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
Dezentral FCD 302
3
Abbildung 2.11 Lage der DIP-Schalter
1 S201 - Klemme 53
2 S202 - Klemme 54
3 S801 - Standardbusabschluss
4 Profibus-Terminierung
5 Profibus-Adresse
HINWEIS
Schalter 4 und 5 treffen nur bei Geräten mit Profibus zu.

2.4.14 Serielle Schnittstelle

Kabel der seriellen 485-Kommunikation an Klemmen (+)68
und (-)69 anschließen.
•
Schalter S801 (BUS TER.) kann benutzt werden, um
für die serielle RS-485-Schnittstelle (Klemmen 68
und 69) die integrierten Busabschlusswiderstände
zu aktivieren. Siehe Abbildung 2.11 oben.
•
Es wird ein abgeschirmtes serielles Kommunikati-
onskabel empfohlen.
•
Siehe 2.4.12 Erdung abgeschirmter Steuerkabel zur
ordnungsgemäßen Erdung
•
Der Frequenzumrichter hat zwei interne Kommuni-
kationsprotokolle.
•
Danfoss FC-Protokoll
•
Modbus RTU
•
Zur Einrichtung der grundlegenden seriellen
Kommunikation die folgenden Optionen wählen:
•
Protokolltyp in 8-30 FC-Protokoll
•
Frequenzumrichter-Adresse in
8-31 Adresse
•
Baudrate in 8-32 FC-Baudrate
•
Funktionen können dezentral über die Protokoll-
software und die RS-485-Verbindung oder in
Parametergruppe 8-** Opt./Schnittstellen
programmiert werden.
1 2
4 5
21
2 2
