HINWEIS
Ein aktives HAND-OFF-AUTO-Signal über die Digita-
leingänge hat höhere Priorität als die Bedientasten
[Hand On] (Hand-Betrieb) – [Auto On] (Auto-Betrieb).
[Reset]
[Reset] dient zum Zurücksetzen des Frequenzumrichters
nach einem Alarm (Abschaltung). Sie können die Taste
über 0-43 [Reset]-LCP Taste [1] Aktivieren oder [0] Deakti-
vieren.
Durch Gedrückthalten der Taste [Main Menu] für 3
Sekunden kann eine Parameternummer direkt eingegeben
werden. Dieser Parameter-Shortcut ermöglicht die direkte
Eingabe einer Parameternummer.
5.2 Bedienung über die serielle
Schnittstelle
5.2.1 RS-485-Busanschluss
Sie können einen oder mehrere Frequenzumrichter über
die RS485-Standardschnittstelle an einen Regler (oder
Master) anschließen. Klemme 68 ist an das P-Signal (TX+,
RX+) und Klemme 69 an das N-Signal (TX-, RX-)
anzuschließen.
Sollen mehrere Frequenzumrichter an einen Master
angeschlossen werden, verdrahten Sie die Schnittstellen
parallel.
RS 232
USB
RS 485

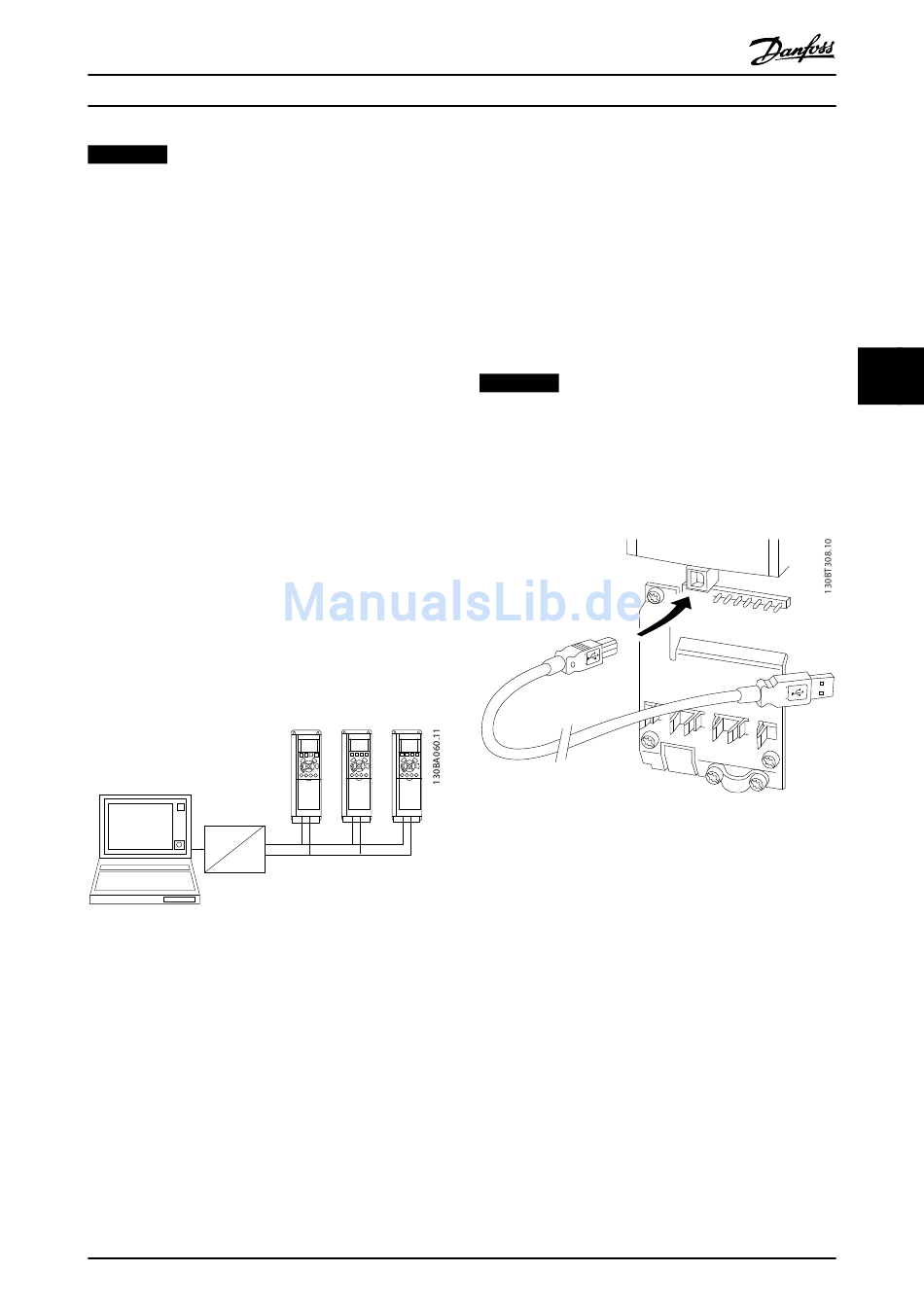

Abbildung 5.13 Anschlussbeispiel
Zur Vermeidung von Potentialausgleichsströmen über die
Abschirmung können Sie den Kabelschirm über Klemme 61
einseitig erden (Klemme 61 ist intern über ein RC-Glied mit
dem Gehäuse verbunden).
Busabschluss
Schließen Sie den RS-485-Bus pro Segment an beiden
Endpunkten durch ein Widerstandsnetzwerk ab. Ist der
Frequenzumrichter das erste oder letzte Gerät in der
RS485-Schleife, stellen Sie den Schalter S801 auf der
Steuerkarte auf ON.
Weitere Informationen finden Sie im Abschnitt Schalter
S201, S202 und S801.
MG11F503
Produkthandbuch
68
69
68
69
68
69
+
-
