Elektrische Installation

4.8.4 Auswahl Strom/Spannung (Schalter)

An den Analogeingangsklemmen 53 und 54 können Sie
eine Spannung (0-10 V) oder einen Strom (0/4-20 mA) als
Eingangssignal auswählen.
Werkseitige Parametereinstellungen:
•
Klemme 53: Drehzahlsollwertsignal ohne
Rückführung (siehe 16-61 Terminal 53 Switch
4 4
Setting).
•
Klemme 54: Istwertsignal mit Rückführung (siehe
16-63 Terminal 54 Switch Setting).
NOTICE
Trennen Sie vor einer Änderung der Schalterpositionen
den Frequenzumrichter vom Netz.
1. Entfernen Sie die LCP-Bedieneinheit (siehe
Illustration 4.10).
2. Entfernen Sie jegliche optionale Ausrüstung zur
Abdeckung der Schalter.
3. Stellen Sie die Schalter A53 und A54 zur Wahl des
Signaltyps ein: U wählt Spannung, I wählt Strom.

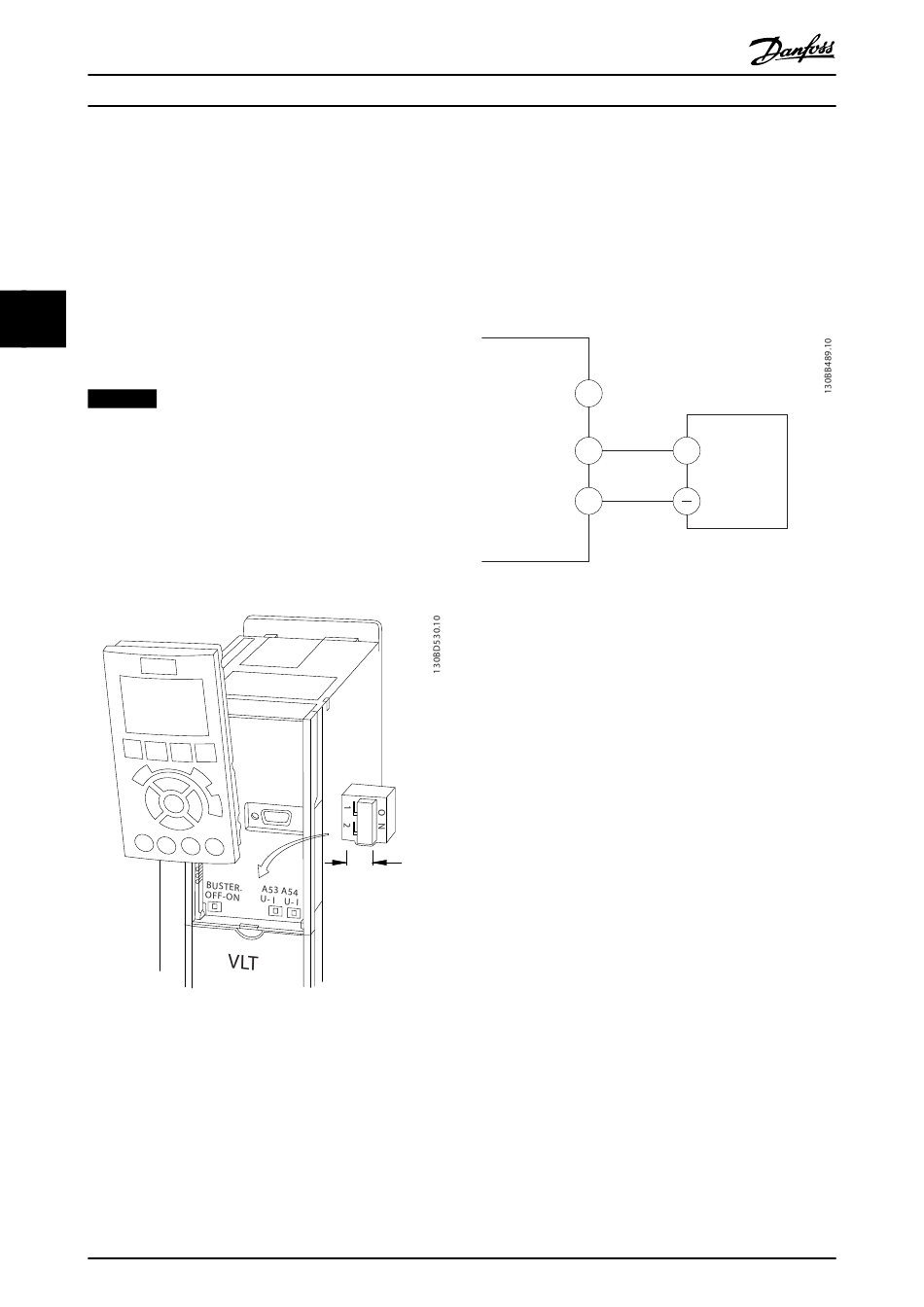

Illustration 4.10 Lage der Schalter für die Klemmen 53 und 54

4.8.5 Sicher abgeschaltetes Moment (STO)

Zur Einstellung von Safe Torque Off (STO, sicher
abgeschaltetes Moment) sind weitere Kabel für den
Frequenzumrichter notwendig. Schauen Sie unter Safe
Torque Off im Produkthandbuch zu Danfoss VLT
zumrichter für weitere Informationen nach.
20
Produkthandbuch

4.8.6 RS-485 Serielle Schnittstelle

Schließen Sie serielle RS485-Schnittstellenkabel an die
Klemmen (+)68 und (-)69 an.
Programmieren Sie zur grundlegenden Einrichtung der
seriellen Kommunikation die folgenden Parameter:
®
Frequen-
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
•
Verwenden Sie ein abgeschirmtes serielles
Schnittstellenkabel (empfohlen).
•
Zur vorschriftsgemäßen Erdung siehe
chapter 4.3 Erdung.
61
68
69
Illustration 4.11 Schaltbild für serielle Kommunikation
1. Den Protokolltyp in 8-30 Protocol.
2. Die Adresse des Frequenzumrichters in
8-31 Address.
3. Die Baudrate in 8-32 Baud Rate.
•
2 Kommunikationsprotokolle sind in den Frequen-
zumrichter integriert.
Danfoss FC-Protokoll
Modbus RTU
•
Funktionen können Sie extern über die Protokoll-
software und die RS485-Verbindung oder in
Parametergruppe 8-** Optionen/Schnittstellen
programmieren.
•
Durch Auswahl eines bestimmten Kommunika-
tionsprotokolls werden verschiedene
Standardparametereinstellung passend zu den
Spezifikationen dieses Protokolls geändert und
einige zusätzliche protokollspezifische Parameter
zur Verfügung gestellt.
•
Zur Bereitstellung zusätzlicher Kommunikation-
sprotokolle sind Optionskarten zum Einbau in den
Frequenzumrichter erhältlich. Die Installations-
und Betriebsanleitungen entnehmen Sie der
Dokumentation der jeweiligen Optionskarte.
+
RS-485
