7. Installieren und Konfigurieren der RS-485-Schnittstelle

7.1. Installieren und Konfigurieren der RS-485-Schnittstelle
7.1.1. Übersicht
RS485 ist eine Zweileiter-Busschnittstelle, die mit einer busförmigen Netzwerktopologie kompatibel ist, d. h. Netzteilnehmer können als Bus oder über
Übertragungskabel (Nahbuskabel) an eine gemeinsame Abnehmerleitung angeschlossen werden. Es können insgesamt 32 Teilnehmer (Knoten) an ein
Netzwerksegment angeschlossen werden.
Netzwerksegmente sind durch Busverstärker (Repeater) unterteilt. Dabei ist zu beachten, dass jeder Repeater als ein Knoten in dem Segment wirkt, in
dem er installiert ist. Jeder Knoten in jeweils einem Netzwerk muss eine Adresse haben, die in allen Segmenten nur einmal vergeben sein darf.
Der RS485-Bus muss pro Segment an beiden Endpunkten durch ein Widerstandsnetzwerk abgeschlossen werden. Hierzu ist Schalter S801 auf der Steu-
erkarte auf „ON" zu stellen. Das Anschlusskabel ist geschirmt mit Kabel mit verdrillten Leitern auszuführen (STP-Kabel), wobei der Schirm beidseitig
aufzulegen ist.
Die Erdung der Abschirmung mit niedriger Impedanz ist auch bei hohen Frequenzen sehr wichtig. Dies kann durch großflächigen Anschluss der Abschir-
mung an Masse erreicht werden, z. B. über einen Schirmbügel oder eine leitende Kabelverschraubung. Ein unterschiedliches Erdpotential zwischen
Geräten, vor allem in Anlagen mit großen Kabellängen, kann durch Anbringen eines Ausgleichskabel gelöst werden, das parallel zum Steuerkabel verlegt
wird.
Um eine nicht übereinstimmende Impedanz zu verhindern, muss im gesamten Netzwerk immer der gleiche Kabeltyp verwendet werden. Beim Anschluss
eines Motors an den Frequenzumrichter ist immer ein abgeschirmtes Motorkabel zu verwenden.
Kabel: Geschirmtes Twisted Pair (STP)
Impedanz: 120 Ohm
Kabellänge: Max. 1200 m (einschließlich Abzweigleitungen)
Max. 500 m zwischen Stationen

7.1.2. Netzwerkanschluss

Der Anschluss des Frequenzumrichters an das RS-485-Netz-
werk ist wie folgt auszuführen (siehe auch Abbildung):
1. Das P-Signal (P+) ist an Klemme 68 und das N-Signal (N-) ist
an Klemme 69 der Hauptsteuerkarte des Frequenzumrichters
anzuschließen.
2. Den Kabelschirm an die Schirmbügel anschließen.
ACHTUNG!
Verdrillte geschirmte Leiter (Twisted Pair) sind emp-
fohlen, um die zwischen den Leitern eingestrahlten
Störungen zu reduzieren.

7.1.3. Hardwareeinstellung des Frequenzumrichters

Zur Terminierung des RS-485-Busses den DIP-Schalter für den Ab-
schlusswiderstand an der Hauptsteuerkarte des Frequenzumrichters ver-
wenden.
®
HVAC Drive
MG.11.B6.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
7. Installieren und Konfigurieren der RS-485-

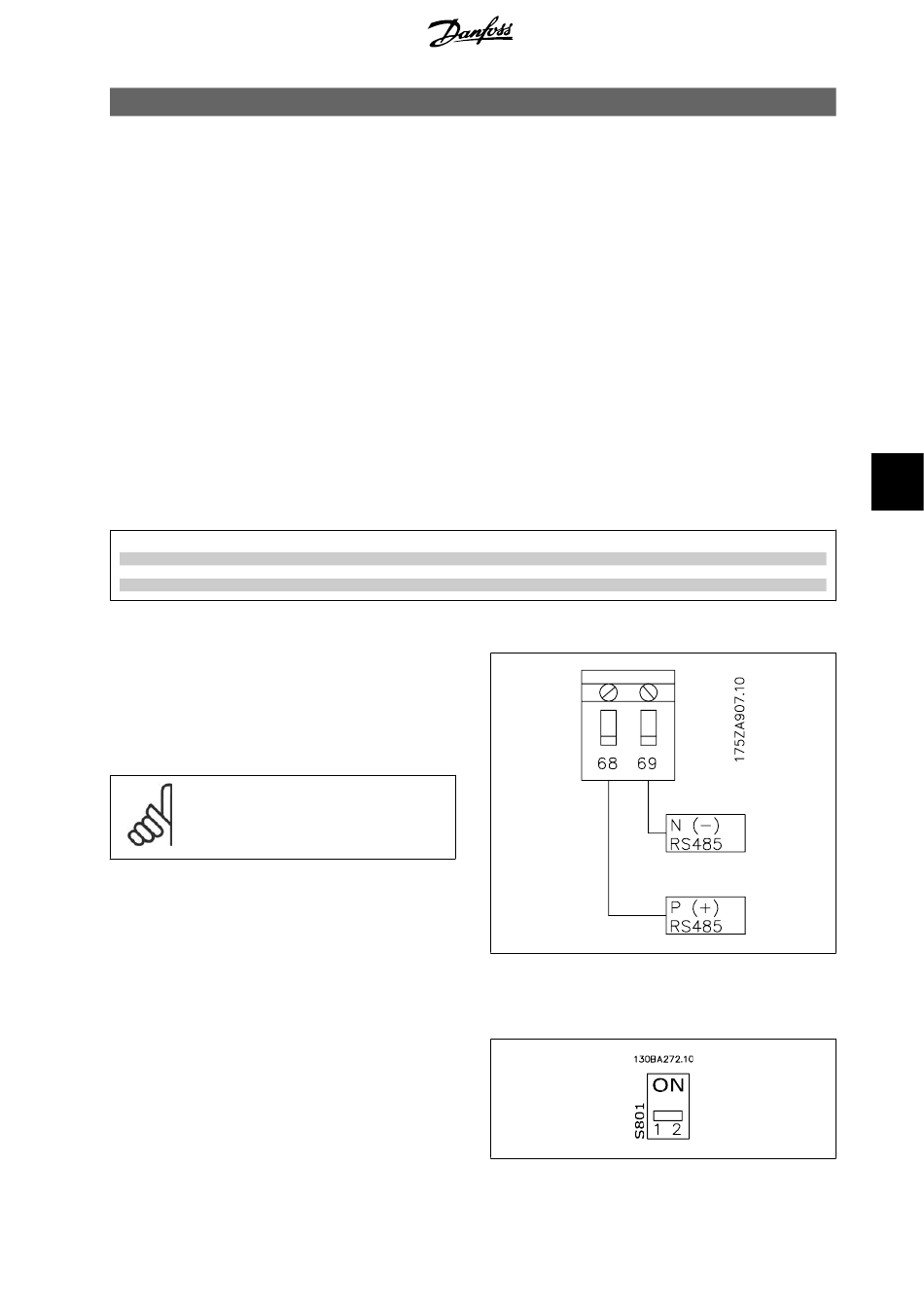

Abbildung 7.1: Anschluss der Netzwerkklemmen
