4.8.4 Auswahl Strom/Spannung (Schalter)

An den Analogeingangsklemmen 53 und 54 können Sie
eine Spannung (0-10 V) oder einen Strom (0/4-20 mA) als
Eingangssignal auswählen.
Werkseitige Parametereinstellungen:
•
Klemme 53: Drehzahlsollwertsignal ohne
Rückführung (siehe 16-61 AE 53 Modus).
4 4
•
Klemme 54: Istwertsignal mit Rückführung (siehe
16-63 AE 54 Modus).
HINWEIS
Trennen Sie vor einer Änderung der Schalterpositionen
den Frequenzumrichter vom Netz.
1. Entfernen Sie die LCP-Bedieneinheit (siehe
Abbildung 4.10).
2. Entfernen Sie jegliche optionale Ausrüstung zur
Abdeckung der Schalter.
3. Stellen Sie die Schalter A53 und A54 zur Wahl des
Signaltyps ein: U wählt Spannung, I wählt Strom.

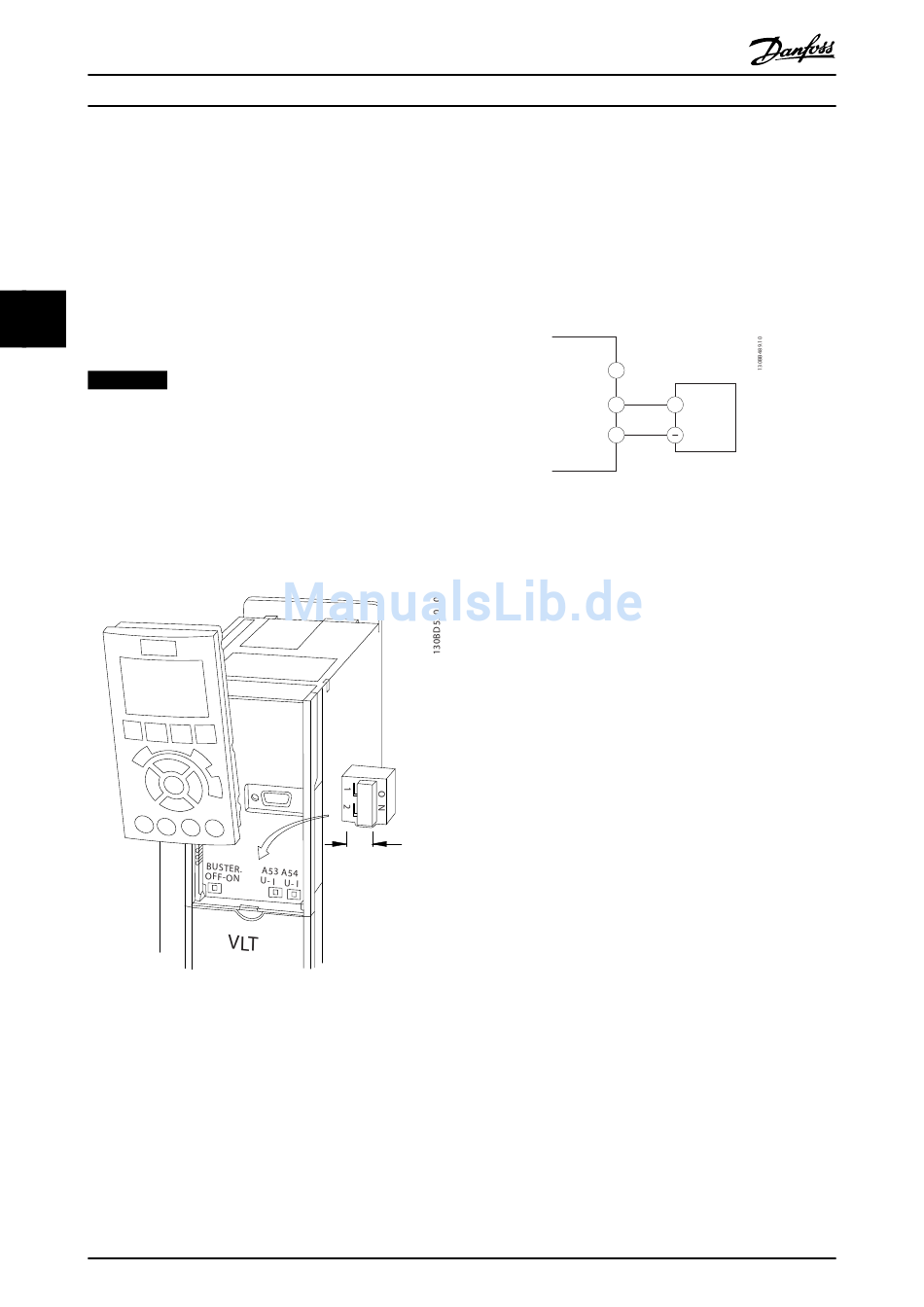

Abbildung 4.10 Lage der Schalter für die Klemmen 53 und 54

4.8.5 Sicher abgeschaltetes Moment (STO)

Für die Funktion „Sicher abgeschaltetes Moment" ist eine
zusätzliche Verdrahtung des Frequenzumrichters
erforderlich. Nähere Informationen finden Sie in den
Anweisungen zum Betrieb mit Sicher abgeschaltetem
Moment.
20
Produkthandbuch
Danfoss A/S © Version 2014-06-04 Alle Rechte vorbehalten.

4.8.6 RS-485 Serielle Schnittstelle

Schließen Sie serielle RS485-Schnittstellenkabel an die
Klemmen (+)68 und (-)69 an.
•
Verwenden Sie ein abgeschirmtes serielles
Schnittstellenkabel (empfohlen).
•
Zur vorschriftsgemäßen Erdung siehe
Kapitel 4.3 Erdung.
61
68
69
Abbildung 4.11 Schaltbild für serielle Kommunikation
Programmieren Sie zur grundlegenden Einrichtung der
seriellen Kommunikation die folgenden Parameter:
1. Den Protokolltyp in 8-30 FC-Protokoll.
2. Die Adresse des Frequenzumrichters in
8-31 Adresse.
3. Die Baudrate in 8-32 Baudrate.
•
Kommunikationsprotokolle sind in den Frequen-
zumrichter integriert.
[0] FC-Profil
[1] FC/MC-Profil
[2] Modbus RTU
[3] Metasys N2
[9] FC-Option
•
Funktionen können Sie extern über die Protokoll-
software und die RS485-Verbindung oder in
Parametergruppe 8-** Optionen/Schnittstellen
programmieren
•
Durch Auswahl eines bestimmten Kommunikati-
onsprotokolls werden verschiedene
Standardparametereinstellung passend zu den
Spezifikationen dieses Protokolls geändert und
einige zusätzliche protokollspezifische Parameter
zur Verfügung gestellt
•
Zur Bereitstellung zusätzlicher Kommunikations-
protokolle sind Optionskarten zum Einbau in den
Frequenzumrichter erhältlich. Die Installations-
und Betriebsanweisungen entnehmen Sie der
Dokumentation der jeweiligen Optionskarte
+
RS-485
