8 Technologieapplikationen
8.6 "GeneralPurpose"-Funktionen
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
8.6.2

Arithmetik

Diese Funktion verknüpft zwei analoge Signale arithmetisch miteinander. Die arithmetische Funk-
tion ist parametrierbar.

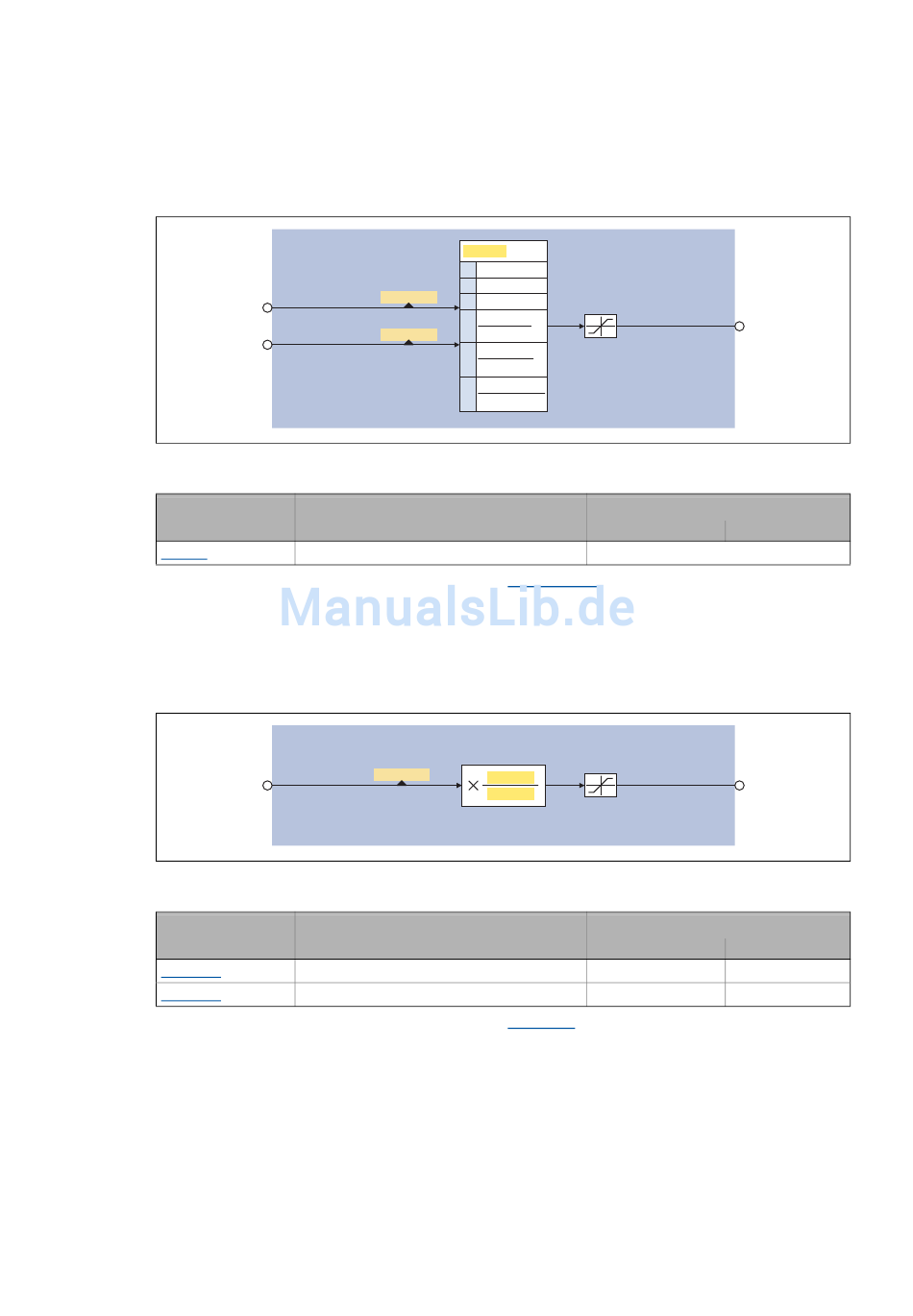

[8-24] GeneralPurpose-Funktion "Arithmetik"
Parameter
C00338
• Ausführliche Funktionsbeschreibung siehe FB L_Arithmetik.
8.6.3

Multiplikation/Division

Diese Funktion multipliziert ein analoges Eingangssignal mit einem parametrierbarem Faktor. Der
Faktor ist in Form eines Quotienten (Zähler und Nenner) vorzugeben.
[8-25] GeneralPurpose-Funktion "Multiplikation/Division"
Parameter
C00699/1
C00699/2
• Ausführliche Funktionsbeschreibung siehe FB L_MulDiv.
Lenze · 8400 TopLine · Referenzhandbuch · DMS 10.1 DE · 02/2018 · TD23
C00830/12 In1
nGPArithmetikIn1_a
C00830/13 In2
nGPArithmetikIn2_a
Info
L_Arithmetik_1: Funktion
C00830/82
nGPMulDivIn_a
Info
L_MulDiv_1: Zähler
L_MulDiv_1: Nenner
C00338 Out =
0 In1
1 In1 + In2
2 In1 - In2
3 (In1 * In2) nGPArithmetikOut_a
100%
±32767
4 (In1 * 1%)
(±199.99%)
|In2|
5 (In1 * 100%)
(100% - In2)
C00699/1
C00699/2
±32767
± ( 199.99%)
Lenze-Einstellung
Wert Einheit
0: nOut_a = nIn1_a
nGPMulDivOut_a
Lenze-Einstellung
Wert Einheit
0
10000
