Lenze PROFIBUS E84AYCPM Kommunikationshandbuch
  1. Anleitungen
  2. Marken
  3. Lenze Anleitungen
  4. Wechselrichter
  5. PROFIBUS E84AYCPM
  6. Kommunikationshandbuch
Lenze PROFIBUS E84AYCPM Kommunikationshandbuch

Lenze PROFIBUS E84AYCPM Kommunikationshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Zubehör
PROFIBUS®
E84AYCPM
Inverter Drives 8400
Kommunikationshandbuch
DE
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
L

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenze PROFIBUS E84AYCPM

Inhaltszusammenfassung für Lenze PROFIBUS E84AYCPM

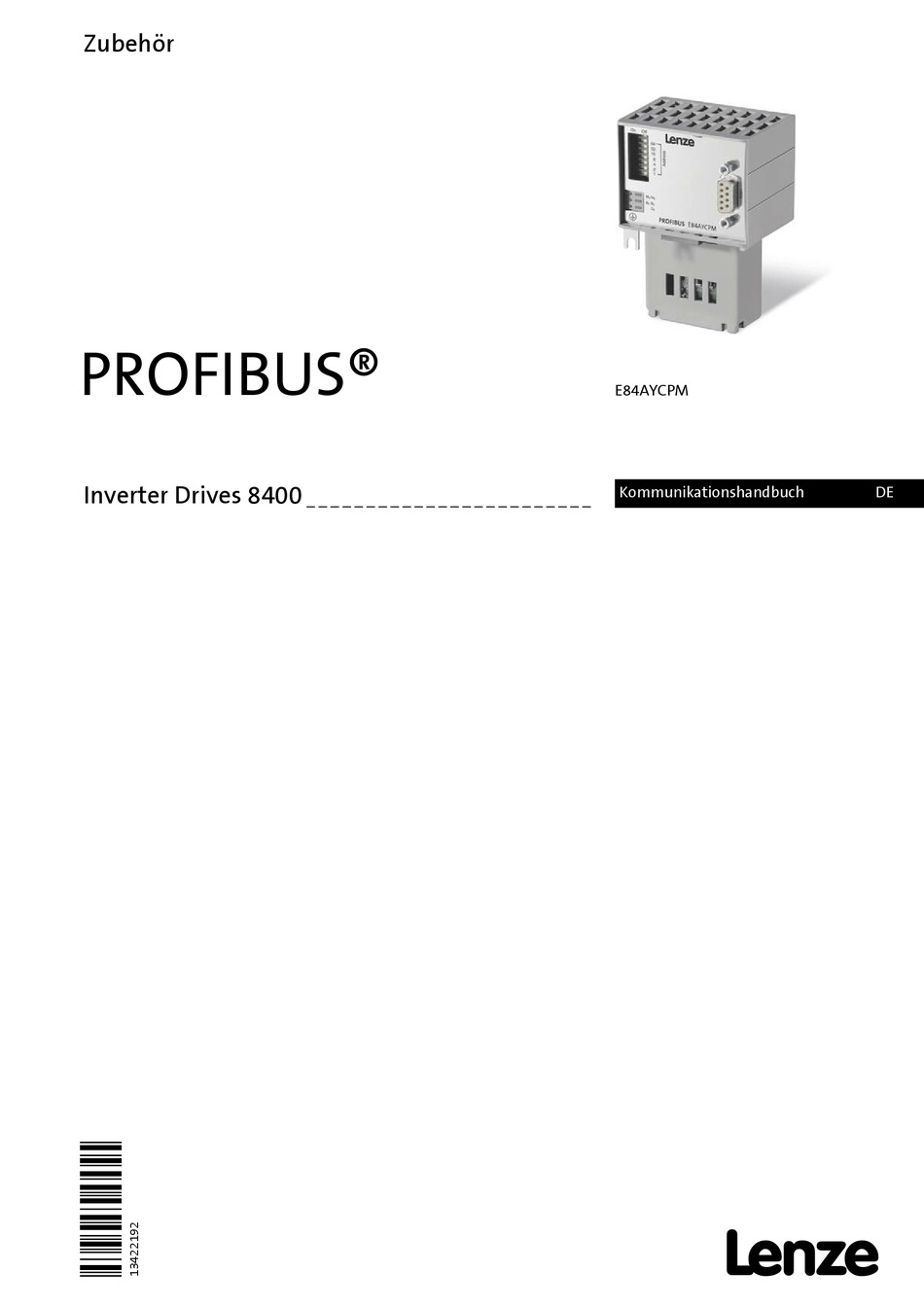

  • Seite 1 Zubehör PROFIBUS® E84AYCPM Inverter Drives 8400 Kommunikationshandbuch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...

  • Seite 2: Inhaltsverzeichnis

    Vorkonfigurierte Port-Verschaltung der Prozessdatenobjekte (PDO) _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Port-Verschaltung der Prozessdatenobjekte (PDO) frei konfigurieren _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 3 12.2 Mögliche Ursachen und Abhilfen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 4 Ihre Meinung ist uns wichtig _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 5: Über Diese Dokumentation

    Alle in dieser Dokumentation aufgeführten Markennamen sind Warenzeichen ihrer jeweiligen Be- sitzer.  Tipp! Ausführliche Informationen zum PROFIBUS finden Sie auf der Internet-Seite der PROFIBUS & PROFINET Nutzerorganisation: www.profibus.com Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 6 Alle Screenshots in dieser Dokumentation sind Anwendungsbeispiele. Je nach Firmware-Version des Kommunikationsmoduls und Software-Version der installierten Engineering-Tools (»Engineer«, »STEP7«) können die Screenshots in dieser Dokumentation von der Bildschirm-Darstellung abwei- chen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 7: Dokumenthistorie

    • Kapitel-Struktur aktualisiert • Allgemeine Überarbeitung 11/2010 TD17 Allgemeine Überarbeitung 11/2011 TD17 • Neues Layout • Neu: Online-gehen mit »Engineer« über TCI ( 35) • Allgemeine Korrekturen Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 8: Verwendete Konventionen

    Optisch hervorgehobener Verweis auf eine andere Seite. Wird in dieser Online-Dokumentation per Mausklick akti- viert. Schrittweise Anleitung Schrittweise Anleitungen sind durch ein Piktogramm ge-  kennzeichnet. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 9: Verwendete Begriffe

    Nutzerorganisation PROFIBUS & PROFINET International (PI). Prozessdatenobjekt Programmable Logic Controller (deutsche Bezeichnung: SPS - Speicherprogrammierbare Steuerung) »STEP7« Software von Siemens zur Programmierung und PROFIBUS-Konfiguration von Siemens-Steuerungen Software Tool Calling Interface Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 10: Verwendete Hinweise

    Anwendungshinweise Piktogramm Signalwort Bedeutung Hinweis! Wichtiger Hinweis für die störungsfreie Funktion  Tipp! Nützlicher Tipp für die einfache Handhabung  Verweis auf andere Dokumentation  Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 11: Sicherheitshinweise

    • die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produkts vertraut sind. • die über die entsprechenden Qualifikationen für ihre Tätigkeit verfügen. • die alle am Einsatzort geltenden Unfallverhütungsvorschriften, Richtlinien und Gesetze kennen und anwenden können. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 12: Geräte- Und Anwendungsspezifische Sicherheitshinweise

    ≥ 400 V ist die Berührsicherheit ohne externe Maßnahmen nicht sichergestellt. Schutzisolierung ( 16) Geräteschutz Das Kommunikationsmodul enthält elektronische Bauteile, die durch elektrostatische Entladung beschädigt oder zerstört werden können. Installation ( 21) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 13: Produktbeschreibung

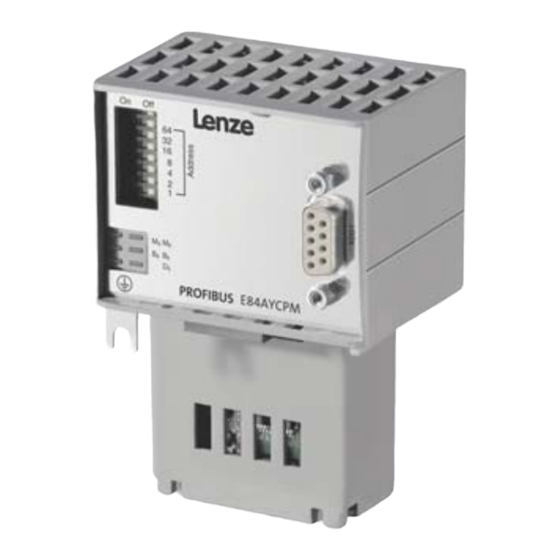

    E84 Produktreihe Gerätegeneration Modulkennung: Erweiterungsmodul 8400 Modultyp: Kommunikationsmodul Type: PROFIBUS V/S V: verlackte Ausführung Ser.No.: S: Standardausführung 2 Hardwarestand (HW) 3 Softwarestand (SW) E84YCPM001E [3-1] Identifikationsdaten Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 14: Eigenschaften

    X201 PROFIBUS-Anschluss • 9-polige Sub-D-Buchse Netzwerktopologie ( 25) PROFIBUS-Anschluss ( 29) 5 LED-Statusanzeigen zur Diagnose Modul-Statusanzeigen ( 86) Feldbus-Statusanzeigen ( 87) E84YCPM001C [3-2] Kommunikationsmodul E84AYCPM (PROFIBUS) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 15: Technische Daten

    1200 m (abhängig von der gewählten Übertragungsrate und dem verwen- deten Kabeltyp) PNO-Identifikationsnummer 0x0A89 Übertragungsrate für Leitungstyp A 9.6 kBit/s ... 12 MBit/s (automatische Erkennung) (EN 50170) Konformitäten, Approbationen • CE • UL Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 16: Schutzisolierung

    • muss eine doppelte Trennstrecke vorhanden sein. • müssen die anzuschließenden Komponenten die zweite Trennstrecke aufweisen.  Hinweis! Die vorhandene Schutzisolierung in Inverter Drives 8400 ist nach EN 61800-5-1 reali- siert. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 17 X105 Motor/Bremswiderstand X106 Motor-PTC X1 Systembus (CANopen) X3 Analoge Eingänge/Ausgänge X4 Digitale Ausgänge X5 Digitale Eingänge X6 Diagnose MCI Steckplatz für Kommunikationsmodul MMI Steckplatz für Speichermodul Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 18 • Die Potenzialinsel der Bus-Anschlussklemme des Gerätemoduls ist "betriebsisoliert". • Die Potenzialinsel der Netz-Anschlussklemme ist "verstärkt isoliert". Ergebnis: Die Netz-Anschlussklemme X100 und die Bus-Anschlussklemme sind gegeneinander "ver- stärkt isoliert". Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 19: Protokolldaten

    30 ms + 20 ms Toleranz (typisch) Bei einigen Codestellen kann die Bearbeitungszeit länger sein (siehe Soft- warehandbuch/»Engineer« Online-Hilfe zum Inverter Drive 8400). Es existieren keine Abhängigkeiten zwischen Parameterdaten und Prozessdaten. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 20: Abmessungen

    _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Abmessungen E84YCPM001B [4-2] Abmessungen Maße in mm Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 21: Installation

    • Das Kommunikationsmodul ist defekt. • Die Feldbus-Kommunikation ist nicht möglich oder fehlerhaft. Schutzmaßnahmen Befreien Sie sich vor dem Berühren des Moduls von elektrostatischen Aufladungen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 22: Mechanische Installation

    2. Die Sicherungsschraube für das Kommunikationsmodul am Grundgerät lösen (3). 3. Das Kommunikationsmodul in den MCI-Steckplatz des Grundgerätes einschieben (4). 4. Die Sicherungsschraube wieder anziehen (5). Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 23: Montage Bei Grundgeräten Ab 0.55 Kw

    3. Die Sicherungsschraube für das Kommunikationsmodul am Grundgerät lösen (3). 4. Das Kommunikationsmodul in den MCI-Steckplatz des Grundgerätes einschieben (4). 5. Die Sicherungsschraube wieder anziehen (5). Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 24: Kommunikationsmodul Austauschen

    2. Das Kommunikationsmodul aus dem MCI-Steckplatz des Grundgerätes ziehen (2). 3. Das neue Kommunikationsmodul in den MCI-Steckplatz des Grundgerätes einschieben (3). 4. Die Sicherungsschraube wieder anziehen (4). Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 25: Elektrische Installation

    Sollte am Ende des Segments kein Repeater eingesetzt werden, muss der Busabschlusswiderstand im Anschlussstecker des letzten Gerätes aktiviert werden. Der Busabschluss wird vom Teilnehmer selber gespeist. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 26 Mit Repeater können Linien- und Baumtopologien aufgebaut werden. Die maximale Ge- samtausdehnung des Bussystems hängt dabei ab von ... • der verwendeten Übertragungsrate; • der Repeater-Anzahl. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 27: Busabschlusswiderstand Aktivieren

    Beachten Sie, dass der Busabschluss nicht mehr aktiv ist, wenn ... • der Busanschlussstecker abgezogen wurde; • die Spannungsversorgung des Inverter Drive 8400 abgeschaltet wurde. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 28: Spezifikation Des Buskabels

    • Buslängen von mehreren Kilometern sind auch bei höheren Übertragungsraten mög- lich. • Die Buslänge ist ... • unabhängig von der Übertragungsrate; • abhängig vom verwendeten Lichtwellenleiter. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 29: Profibus-Anschluss

    Request To Send (Empfangs-/Sendedaten, kein Differenzsig- nal) M5V2 Datenbezugspotenzial (Masse zu 5 V) P5V2 5 V DC / 30 mA (Busabschluss) Nicht belegt RxD/TxD-N Datenleitung-A (Empfangs-/Sendedaten-Minus) Nicht belegt Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 30: Inbetriebnahme

    • die gesamte Verdrahtung auf Vollständigkeit, Kurzschluss und Erdschluss. • ob das Bussystem beim physikalisch ersten und letzten Busteilnehmer durch einen Busabschlusswiderstand abgeschlossen ist. Busabschlusswiderstand aktivieren ( 27) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 31: Steuerungssystem Konfigurieren

    • "Drivecom-PAR (Kons)" = DP-V0 Parameterdaten-Kanal (4 Wörter) • "PZD (8W Kons)" = 8 Prozessdatenwörter  Tipp! Eine ausführliche Beschreibung zur Konsistenz finden Sie im Kapitel "Konsistente Parameterdaten" ( 80) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 32: Stationsadresse Einstellen

    • Die am PROFIBUS aktive Stationsadresse wird in C13864 angezeigt.  Hinweis! Schalten Sie die Spannungsversorgung des Kommunikationsmoduls aus und anschlie- ßend wieder ein, um geänderte Einstellungen zu aktivieren. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 33: Stationsadresse Über Den »Engineer« Einstellen

    • Gültiger Adressbereich: 1 … 126 (max. 125 Slave-Teilnehmer) Unzulässige Adressen werden im Eingabefeld Stationsadresse (C13899) rot angezeigt. • Speichern Sie geänderte Einstellungen mit dem Gerätebefehl C00002 = 11 (Alle Parametersätze speichern). Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 34: Erstes Einschalten

    • Um das Gerät beim Einschalten direkt freizugeben, muss das Bit 0 auf Null (FALSE) ge- setzt werden. • Ein unkontrollierter Anlauf des Antriebs ist möglich. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 35: Online-Gehen Mit »Engineer« Über Tci

    So konfigurieren Sie die TCI-Kommunikation: 1. Im »Engineer«-Projekt Namen für die einzelnen Achsen vergeben. Hier wurde "9400" für 9400 HighLine und "8400" für 8400 StateLine vergeben: Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 36 Lenze-Achsen im »Engineer« (hier "9400" und "8400"). • Die Auswahl der Prozessdaten-Konfiguration hat keinen Einfluss auf die TCI-Kommuni- kation. 3. Eine Ethernet-Verbindung zur PROFIBUS-CPU herstellen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 37 6. Durch einen Doppelklick auf die eingefügte PG/PC-Station deren Eigenschaften-Dialog öff- nen. 7. Unter der Registerkarte Schnittstellen eine neue Ethernet-Schnittstelle auswählen und mit OK bestätigen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 38 Ethernet-Verbindung, die in der »HW Konfig« projektiert wurde). Hier ist dies die Ethernet(1)-Verbindung: 9. Die Auswahl mit OK bestätigen. Die ausgewählte Verbindung wurde übernommen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 39 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10. Unter der Registerkarte Zuordnung die tatsächliche PG/PC-Verbindung auswählen. Mit der Schaltfläche Zuordnen wird die markierte Verbindung zugeordnet. 11. Nachfolgende Meldung mit OK bestätigen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 40 12. Nach der Zuordnung erscheint die Verbindung im Anzeigebereich "Zugeordnet". Beenden Sie den Dialog mit OK. 13. Im »STEP7«-Projekt wird die PG/PC-Station mit einem gelben Pfeil gekennzeichnet. (Die ausgewählte Verbindung ist aktiv.) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 41 • Wenn Sie die Meldung mit Ja bestätigen, werden die passenden TCI-Kommunikations- parametereinstellungen des »STEP7«-Projektes an den »Engineer« übergeben. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 42 16. Die Übernahme der TCI-Kommunikationsparameter wird im Meldungsfenster des »Engi- neer« dokumentiert. Hier sind die Kommunikationseinstellungen erfolgreich. Die einzelnen PROFIBUS-Adressen in den jeweiligen Codestellen wurden an das »STEP7«-Projekt angepasst. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 43 • Der Gerätezugriffspfad enthält eine sehr lange Zeichenkette. • Mit der Schaltfläche Verbinden stellen Sie eine Online-Verbindung her. • Mit der Schaltfläche Suchen/Eingeben können Sie die TCI-Kommunikationsparameter aktualisieren. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 44: Datentransfer

    • Die Übertragung von Parameterdaten ist in der Regel nicht zeitkritisch. • Parameterdaten sind z. B. Betriebsparameter, Diagnose-Informationen und Motordaten. • Die Speicherung von Parameteränderungen muss über die Codestelle C00002 des Inverter Drive 8400 erfolgen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 45: Prozessdaten-Transfer

    Portbausteine werden auch als Prozessdaten-Kanäle bezeichnet. • Die Port-/Funktionsblockverschaltung der Prozessdatenobjekte (PDO) erfolgt über den Lenze »Engineer«. [8-1] Äußerer und innerer Datentransfer zwischen Bussystem, Antriebsregler und Funktionsblockverschaltung Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 46: Vorkonfigurierte Port-Verschaltung Der Prozessdatenobjekte (Pdo)

    Die vorkonfigurierte Port-Verschaltung der Prozessdatenobjekte aktivieren Sie durch Setzen der Grundgerät-Codestelle C00007 = 40: MCI. Im »FB-Editor« können Sie sich die Port-Bausteine "LP_MciIn" und "LP_MciOut" mit den vorkonfigu- rierten Verschaltungen anzeigen lassen: Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 47: Port-Verschaltung Der Prozessdatenobjekte (Pdo) Frei Konfigurieren

    2. Unter der Registerkarte Ports die Port-Bausteine "MCI_IN" oder "MCI_OUT" per Mausklick anwählen und aktivieren mit der Schaltfläche Aktivieren. 3. Schaltfläche Port editieren ... betätigen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 48 4. Über die Schaltfläche können Sie im Dialogfenster Zuordnung Signal --> Funktionsblock den Prozessdatenwörtern Signale zuordnen.  Signale auswählen und anschließend die Schaltfläche OK betätigen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 49 Zudem können Sie an den Prozessdatenwörtern WORD_1 und WORD_2 über die Schaltflä- chen den einzelnen Steuer- und Status-Bits Signale zuordnen.  Signale auswählen und anschließend die Schaltfläche OK betätigen. ü Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 50 Tipp! Sind die Port-Bausteine "LP_MciIn" und "LP_MciOut" aktiviert (siehe 1.), so werden sie im »FB-Editor« sichtbar. Hier können Sie ebenfalls den Prozessdatenwörtern Signale zuord- nen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 51: Parameterdaten-Transfer

    = 24575 - 105 = 24470 • PROFIBUS-DP-Index = 0x5FFF - 0x69 = 0x5F96 Die Parameterwerte werden in die Nutzdaten (Bytes 5 ... 8) des Telegramms eingetragen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 52: Dp-V0 Parameterdaten-Kanal (Drivecom-Profil)

    Data 2 / Data 1 / High-Byte Low-Byte Error 4 Error 3 Error 2 Error 1 In den folgenden Unterkapiteln werden die einzelnen Bytes detailliert beschrieben. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 53: Byte 1: Service

    • Das gesetzte Status-Bit kennzeichnet das Telegramm als "Fehlertelegramm" und die Daten in den Bytes 5 ... 8 (Data/Error) sind als Fehlerinformation zu interpretieren. Fehlercodes ( 58) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 54: Parameterdaten Vom Antriebsregler Lesen

    • Status-Bit ist nicht gesetzt: Der Schreibauftrag wurde fehlerfrei ausgeführt. • Status-Bit ist gesetzt: Der Schreibauftrag wurde nicht fehlerfrei ausgeführt. Im Feld "Data/ Error" befindet sich die Fehlercodes ( 58) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 55: Abbruch Des Datentransfers Durch Den Antriebsregler

    Byte 4 Byte 5 Byte 6 Byte 7 Byte 8 Service SIDX IDXH IDXL Error Class Error Code Additional Additional Code High Code Low 1t110000 Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 56: Byte 2: Subindex

    Byte 8 Service Subindex 0x5F 0x96 Data 4 / Data 3 / Data 2 / Data 1 / Error 4 Error 3 Error 2 Error 1 Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 57: Bytes 5

    Prinzip für die Belegung der Bytes 5 ... 8 mit Parameterwerten von unterschiedlicher Länge: Byte 5 Byte 6 Byte 7 Byte 8 Parameterwert (Länge 1) 0x00 0x00 0x00 Parameterwert (Länge 2) 0x00 0x00 Parameterwert (Länge 4) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 58: Fehlercodes

    0x08 0x00 0x30 Wertebereich verlassen 0x08 0x00 0x31 Wert des Parameters zu groß 0x08 0x00 0x32 Wert des Parameters zu klein 0x08 0x00 0x80 Hardwarefehler Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 59: Telegramm-Beispiele

    Data 4 Data 3 Data 2 Data 1 High-Byte Low-Byte 0x11 0x00 0x5F 0xC2 0x00 0x2B 0x00 0x00 0t010001 00000000 01011111 11000010 00000000 00101011 00000000 00000000 Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 60: Schreibauftrag: Ablaufzeit Für Schnellhalt (Qsp) Einstellen

    Data 4 Data 3 Data 2 Data 1 High-Byte Low-Byte 0x40 0x00 0x5F 0x96 0x00 0x00 0x00 0x32 0t000000 00000000 01011111 10010110 00000000 00000000 00000000 00110010 Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 61: Dp-V1 Parameterdaten-Kanal (Profidrive-Profil)

    Zerlegung der Aufträge oder Antworten über mehrere Datenblöcke. • Es werden keine Spontanmeldungen übertragen. • Es gibt ausschließlich azyklische Parameteraufträge. • Profilspezifische Parameter sind in allen Zuständen des Slaves lesbar. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 62: Verbindungsaufbau Eines Masters Zum Slave

    Zusätzlich zu einem Master Klasse 1 kann noch ein Master Klasse 2 die Kommunikation zu einem Slave aufgebaut haben. Master DP-V1- Class 1 Parameterdaten-Kanal lesen Slave schreiben Master Class 2 E94YCPM010 [9-2] Datenkommunikation über den DP-V1 Parameterdaten-Kanal Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 63: Azyklischer Datentransfer

    • Der Slave antwortet mit einem "Read.res (-)", falls die Bearbeitung noch nicht abgeschlossen ist. • Bei Abschluss der Parameterbearbeitung wird der Parameterauftrag mit Übergabe der Parame- terantwort durch "Read.res (+)" an den Master abgeschlossen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 64: Telegrammaufbau

    Byte 2 Byte 3 Byte 4 Byte ... String x Bytes 1 Byte 0x00 2 Bytes High-Byte Low-Byte 4 Bytes High-Wort Low-Wort High-Byte Low-Byte High-Byte Low-Byte Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 65: Parameterdaten Vom Antriebsregler Lesen

    Byte 10 Index Subindex High-Byte Low-Byte High-Byte Low-Byte Feld Datentyp Werte Index 0x0001 ... 0xFFFF (1 ... 65535) Subindex 0x0001 ... 0xFFFF (1 ... 65535) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 66: Antwort Nach Einem Fehlerfreien Leseauftrag

    0x01 oder Anzahl der angeforderten Sub-Indizes/Para- meter (Bei mehreren Sub-Indizes/Parametern wieder- holt sich nur der Parameterwert.) Bei String-Codestellen wird hier die Anzahl der Zeichen eingetragen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 67 Byte 10 Wert Feld Datentyp Werte Wert String beliebig (Länge > 4 Bytes möglich) 0x00 ..0xFF 0x0000 ..0xFFFF 0x0000 0000 ..0xFFFF FFFF Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 68: Antwort Nach Einem Lesefehler

    0x"n" (n = Anzahl der angeforderten Parameter) Parameterformat Byte 5 Byte 6 Format Anzahl Werte Feld Datentyp Werte Format 0x44: Fehler Anzahl Werte 0x01: Fehlercode ohne Zusatzinformation 0x02: Fehlercode mit Zusatzinformation Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 69 Byte 9 Byte 10 Fehlercode Zusatzinformation (wenn vorhanden) High-Byte Low-Byte High-Byte Low-Byte Feld Datentyp Werte Fehlercode 0x0000 ..0xFFFF Fehlercodes ( 74) Zusatzinformation (wenn vorhanden) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 70: Parameterdaten Zum Antriebsregler Schreiben

    Byte 10 Index Subindex High-Byte Low-Byte High-Byte Low-Byte Feld Datentyp Werte Index 0x0001 ... 0xFFFF (1 ... 65535) Subindex 0x0001 ... 0xFFFF (1 ... 65535) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 71 Byte 16 Wert Feld Datentyp Werte Wert String beliebig (Länge > 4 Bytes möglich) 0x00 ..0xFF 0x0000 ..0xFFFF 0x0000 0000 ..0xFFFF FFFF Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 72: Antwort Nach Einem Fehlerfreien Schreibauftrag

    Feld Datentyp Werte Auftragsreferenz Gespiegelter Wert vom Parameterauftrag Antwortkennung 0x02: Parameter beschrieben Achse 0x00 oder 0x01 Anzahl Indizes 0xn (n = Anzahl der angesprochenen Parameter) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 73: Antwort Nach Einem Schreibfehler

    Byte 9 Byte 10 Fehlercode Zusatzinformation (wenn vorhanden) High-Byte Low-Byte High-Byte Low-Byte Feld Datentyp Werte Fehlercode 0x0000 ..0xFFFF Fehlercodes ( 74) Zusatzinformation (wenn vorhanden) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 74: Fehlercodes

    Format der Parameterdaten 0x0018 Anzahl Werte nicht konsis- Schreibauftrag: Anzahl Werte der Parameterdaten tent passen nicht mit Anzahl Subindizes in der Parame- teradresse zusammen 0x0019 reserviert 0x0064 Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 75 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Fehlercode Beschreibung Erklärung Zusatzinfo 0x0065 herstellerspezifisch 0x00FF Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 76: Telegramm-Beispiele

    1 Wert Byte 7 Byte 8 Wert High-Byte Low-Byte 0x00 0x2B Gelesener Wert = 0x 00 2B = 43 x 1 (interner Faktor) = 43 [°C] Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 77 Byte 5 Byte 6 Format Anzahl Werte 0x44 0x01 Fehler Fehlercode ohne Zusatzinformation Byte 7 Byte 8 Fehlercode High-Byte Low-Byte Bedeutung siehe Kap. "Fehlercodes" ( 74) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 78: Schreibauftrag: Ablaufzeit Für Schnellhalt (Qsp) Einstellen

    Parameterantwort nach fehlerfreien Schreibauftrag Byte 1 Byte 2 Byte 3 Byte 4 Auftragsreferenz Antwortkennung Achse Anzahl Indizes (gespiegelt) (gespiegelt) 0xXX 0x02 0x00 0x01 Parameter beschrieben 1 Index Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 79 Byte 5 Byte 6 Format Anzahl Werte 0x44 0x01 Fehler Fehlercode ohne Zusatzinformation Byte 7 Byte 8 Fehlercode High-Byte Low-Byte Bedeutung siehe Fehlercodes ( 74) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 80: Konsistente Parameterdaten

    2. Der Master schreibt nur vollständigen Datensatz in DPM. Konfigurierung konsistenter Daten  Hinweis! Konsistenz wird durch die entsprechende Konfigurierung des PROFIBUS-Masters er- reicht. Informationen dazu finden Sie in der Dokumentation ihrer Projektierungssoftware. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 81: Überwachungen

    Ist eine dieser Voraussetzungen nicht gegeben, erfolgt keine Reaktion auf das Ausbleiben von zykli- schen Prozessdaten-Telegrammen des Masters. Einstellungen und Anzeigen im »Engineer« ( 83) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 82: Kurzzeitige Unterbrechung Der Profibus-Kommunikation

    Die aktive Überwachung löst die in C13880/1 parametrierte Reaktion aus.  Hinweis! Halten Sie bei der Zeiteinstellung folgende Bedingung ein: Überwachungszeit für den Datenaustausch (C13881) Watchdog-Überwachungszeit ≤ des PROFIBUS (C13882/1). Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 83: Einstellungen Und Anzeigen Im »Engineer

    • Die hier eingestellte Überwachungszeit muss kleiner als die Watchdog- Überwachungszeit eingestellt werden. • Eine Änderung der Überwachung wird sofort wirksam. Dauerhafte Unterbrechung der PROFIBUS-Kommunikation ( 81) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 84 • Generell wird das Diagnose-Bit bei einem Systemfehler gesetzt. • Die Lenze-Einstellung "0" bedeutet, dass das Diagnose-Bit bei keiner der nachfolgenden Fehlerreaktionen gesetzt wird. • Grundsätzlich wird eine erweiterte Diagnosemeldung gesendet. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 85: Diagnose

    Im normalen Betrieb blinkt die LED BS und die LED MS leuchtet permanent. ( 87) ( 87) Folgende Statusanzeigen werden unterschieden: • Modul-Statusanzeigen ( 86) • Feldbus-Statusanzeigen ( 87) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 86: Modul-Statusanzeigen

    Ein Fehler liegt im Bereich des Kommunikationsmoduls vor. Das Kommunikationsmodul wird vom Grundgerät nicht akzeptiert oder das Grundgerät ist nicht aktiv. (Siehe Hinweise in der Dokumentation zum Grundgerät.) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 87: Feldbus-Statusanzeigen

    200 ms Unzulässige Einstellung der Stationsadresse. Das Kommunikationsmodul ist initialisiert und arbeitet intern mit den jeweiligen Standardwerten weiter. Busfehler/-störung ist aktiv (z. B. Buskabel abgezogen). Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 88: Diagnose Mit Dem »Engineer

    _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 11.2 Diagnose mit dem »Engineer« Im »Engineer« können Sie sich unter der Registerkarte Diagnose diverse PROFIBUS Diagnose-Infor- mationen anzeigen lassen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 89: Aktuellen Busstatus Abfragen

    3 MBit/s 1.5 MBit/s 500 kBit/s 187.5 kBit/s 93.75 kBit/s 45.45 kBit/s 19.2 kBit/s 9.6 kBit/s Bit 15 Bit 14 Bit 13 Bit 12 Reserviert Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 90: Erweiterte Diagnosemeldung

    • Mit der Codestelle C00165 kann der Inhalt des Fehlerspeichers ausgelesen werden. • Ausführliche Informationen zu den Fehlercodes finden Sie in der Dokumentation des Inverter Drive 8400. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 91 Im Sachgebiet "Strom" wurde ein Überstrom erkannt. Als Fehlerreaktion ist eine "Ar- retierte Warnung" aufgetreten, die nach Beseitigung des Fehlers gesondert entrie- gelt werden muss. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 92: Fehlermeldungen

    Profibus Watchdog: Überwachungszeit abgelaufen Keine Reaktion C13880/1 0x01bc8131 33073 Profibus: Zustand Data_Exchange verlassen Keine Reaktion C13880/1 0x01bc8132 33074 Profibus Watchdog: DP-V1 MSC2 Überwachungszeit über- Keine Reaktion C13880/2 schritten Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 93: Mögliche Ursachen Und Abhilfen

    Warnung Information Ursache Abhilfe Parameter konnte nicht geschrieben werden. Erneuter Download der Applikation (einschließlich Mo- dul) Bei wiederholtem Auftreten Kontakt mit dem Lenze-Ser- vice aufnehmen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 94 Ursache Abhilfe Es konnte kein aktiver Parametersatz geladen werden. Erneuter Download der Applikation (einschließlich Mo- dul) Bei wiederholtem Auftreten Kontakt mit dem Lenze-Ser- vice aufnehmen. Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 95 Arretierte Warnung Warnung Information Ursache Abhilfe Dauerhafte Unterbrechung der Kommunikation zum Leitungen und Anschlüsse überprüfen. PROFIBUS-Master. Siehe auch Kap. "Dauerhafte Unterbrechung der PROFIBUS-Kommunikation" ( 81). Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 96: Parameter-Referenz

    In den Subcodestellen 1 ... 16 werden alle Prozessdatenwörter vom Master angezeigt. Es sind nur diejenigen gültig, die konfiguriert sind. Anzeigebereich (min. Wert | Einheit | max. Wert) 65535 Subcodes Info C13851/1 C13851/16 Lesezugriff Schreibzugriff PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 97 C13860/2 Anzahl Prozessdatenwörter (1 ... 16 Wörter) C13860/3 DRIVECOM-Parameterdaten-Kanal • 0: Nicht aktiv • 1: Aktiv C13860/4 Reserviert Lesezugriff Schreibzugriff PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 98 4 500.00 kBit/s 5 187.50 kBit/s 6 93.75 kBit/s 7 45.45 kBit/s 8 19.20 kBit/s 9 9.60 kBit/s Lesezugriff Schreibzugriff PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 99 Datentyp: UNSIGNED_8 Index: 10711 = 29D7 C13864 | Aktive Stationsadresse Anzeige der aktiven Stationsadresse Sind alle DIP-Schalter 1 ... 64 in Stellung "OFF" (Lenze-Einstellung), wird beim Einschalten die in C13899 eingestellte Stationsadresse aktiv und hier angezeigt. Stationsadresse einstellen ( 32) Anzeigebereich (min.
  • Seite 100 Dauerhafte Unterbrechung der PROFIBUS-Kommunikation ( 81) Einstellbereich Lenze-Einstellung (min. Wert | Einheit | max. Wert) 65535 65535 ms Lesezugriff Schreibzugriff PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 101 Bit 2 Schnellhalt durch Störung Bit 3 Arretierte Warnung Bit 4 Warnung Bit 5 Reserviert Bit 6 Reserviert Bit 7 Reserviert Lesezugriff Schreibzugriff PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 102 Anzeige des Kompilierdatums der Firmware (String mit einer Länge von 20 Bytes) Das Datum ("MMM TT JJJJ") und die Uhrzeit ("hh:mm:ss") werden ausgegeben, z.B. "Mar 21 2005 12:31:21". Lesezugriff Schreibzugriff PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 103 • Die aktive Stationsadresse wird in C13864 angezeigt. Stationsadresse einstellen ( 32) Anzeigebereich (min. Wert | Einheit | max. Wert) Lesezugriff Schreibzugriff PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 104: Attributtabelle

    10 ≡ 1 Nachkommastelle 100 ≡ 2 Nachkommastellen 1000 ≡ 3 Nachkommastellen Zugriff Lesezugriff Lesen erlaubt Schreibzugriff Schreiben erlaubt Reglersperre erforderlich Schreiben ist nur bei Reglersperre möglich Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 105 C13900 Firmware Produkttyp 10675 29B3 VISIBLE_STRING C13901 Firmware Kompilierdatum 10674 29B2 VISIBLE_STRING C13902 Firmware Version 10673 29B1 VISIBLE_STRING C13920 Anzeige: Stellung DIP-Schalter 10655 299F UNSIGNED_8 Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 106: Implementierte Profidrive-Objekte (Dp-V1)

    Software-Version, z. B. 0100 (V 01.00) 0x964/3 yyyy Firmware-Datum (Jahr), z. B. 2007 0x964/4 ddmm Firmware-Datum (Tag/Monat), z. B. 0506 (5. Juni) Lesezugriff Schreibzugriff Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 107 0x974 | Max. Zeit je Zugriff auf DP-V1 Parameter Anzeige der Zugriffsstatistik Subindex Anzeige Info 0x974/0 240 Bytes Maximale Blocklänge 0x974/1 Maximale Anzahl Parameterzugriffe 0x974/2 Maximale Dauer pro Zugriff Lesezugriff Schreibzugriff Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 108: Dip-Schalterstellungen Zur Einstellung Der Stationsadresse

    Die Stationsadresse ergibt sich aus der Summe der binären Wertigkeiten der Schalter 1 ... 64. Die folgende Tabelle zeigt die Schalterstellungen für den gültigen Adressbereich 1 ... 126. Stationsadresse einstellen ( 32) Stationsadresse DIP-Schalter Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 109 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Stationsadresse DIP-Schalter Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 110 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Stationsadresse DIP-Schalter Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 111 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Stationsadresse DIP-Schalter Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 112 C13867 | Anzeige: Letzte Diagnosedaten 0x01bc6110 0x01bc641f C13880 | Reaktion bei Störung der Kommunikation 0x01bc6420 C13881 | Überwachungszeit Data Exchange 0x01bc8130 C13882 | Überwach.-Zeit: Watchdog Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 113 Systemfehlermeldungen Online-gehen mit »Engineer« über TCI TCI (Tool Calling Interfaces) Technische Daten Parameter des Kommunikationsmoduls Teilnehmeranzahl Parameter-Adressierung Teilnehmertyp Parameterdaten vom Antriebsregler lesen (DP-V0) Telegrammaufbau (DP-V0) Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...
  • Seite 114 Verbindungsaufbau eines Masters zum Slave (DP-V1) Verwendete Begriffe Verwendete Hinweise Verwendete Konventionen Verwendung des Kommunikationsmoduls Vor dem ersten Einschalten XML-Datei zur Konfiguration Zielgruppe Zugriff auf Prozessdaten Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17...

  • Seite 115: Ihre Meinung Ist Uns Wichtig

    Umgang mit unserem Produkt zu unterstützen. Vielleicht ist uns das nicht überall gelungen. Wenn Sie das feststel- len sollten, senden Sie uns Ihre Anregungen und Ihre Kritik in einer kurzen E-Mail an: feedback-docu@Lenze.de Vielen Dank für Ihre Unterstützung. Ihr Lenze-Dokumentationsteam...
  • Seite 116 Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · EDS84AYCPM · 13422192 · DMS 5.0 DE · 11/2012 · TD17  Lenze Drives GmbH Postfach 10 13 52 D-31763 Hameln Germany +49 (0)51 54 / 82-0 +49 (0)51 54 / 82-28 00 Lenze@Lenze.de www.Lenze.com...

Inhaltsverzeichnis
