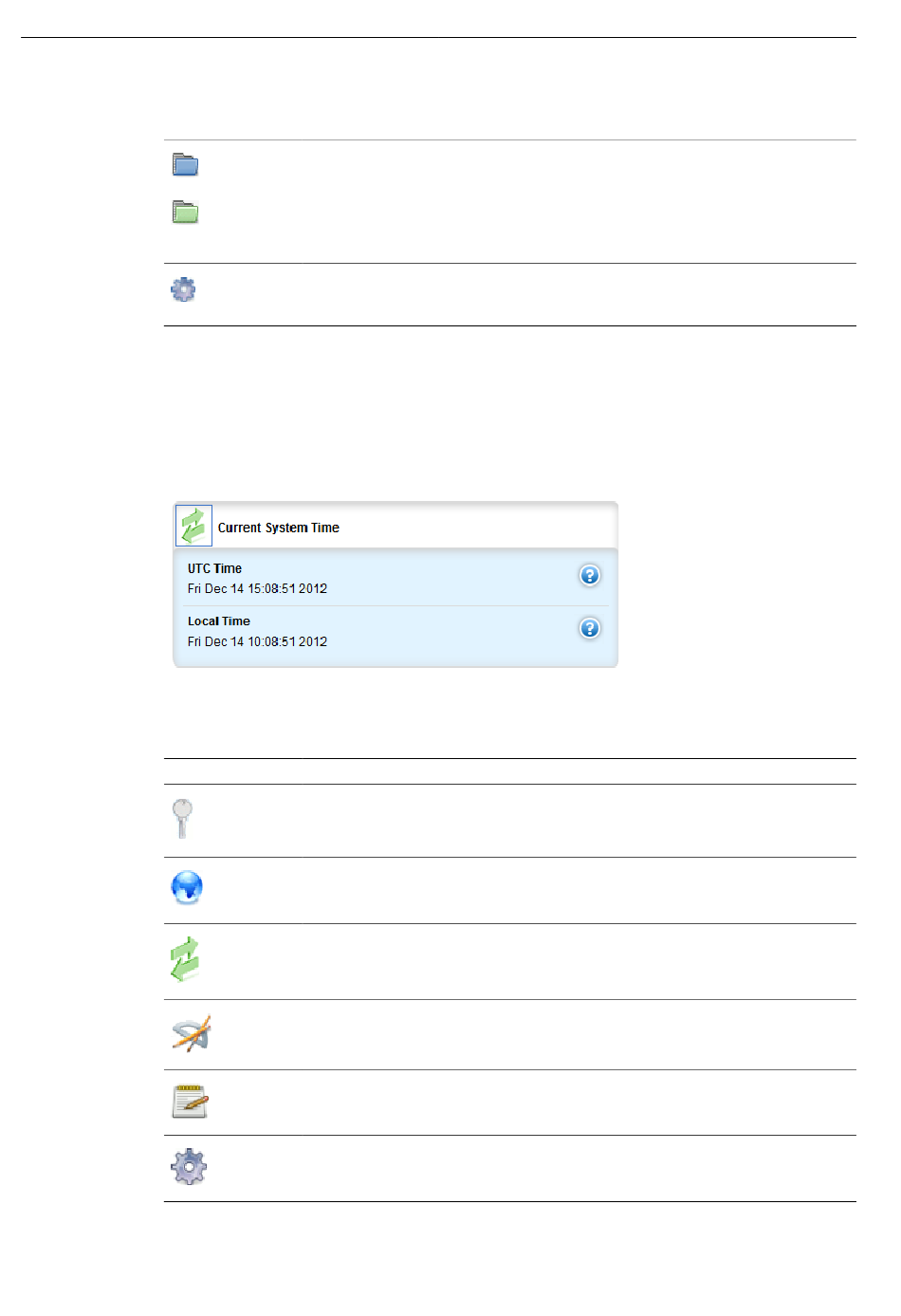

Im Navigationsmenü erscheinen die folgenden Symbole:
2.4.5 Symbole
Symbole erscheinen in der Titelleiste jeder Tabelle und jedes Formulars in
RUGGEDCOM ROX II und zeigen den Informationstyp an.
Abbildung 2.7
Die folgenden Symbole werden in RUGGEDCOM ROX II angezeigt:
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
Ordnersymbole stellen Knoten dar, unter denen sich Formulare oder zusätzliche
Knoten befinden. Klicken Sie auf einen Knoten, um die nächste Menüebene zu
öffnen und die zugehörigen Tabellen oder Formulare anzuzeigen.
Ein blaues Ordnersymbol stellt einen Konfigurationsknoten dar, während ein
grünes Ordnersymbol einen Statusknoten darstellt, der aktuelle Informationen
über das Gerät und das Netzwerk liefert.
Das Zahnradsymbol stellt einen Aktionsknoten dar. Klicken Sie auf einen
Aktionsknoten, um eine bestimmte Aufgabe oder Funktion auszuführen.
Gegebenenfalls müssen Parameter konfiguriert werden.
Symbol in einem Formular
Symbol
Schlüsseleinstellung
Globale Einstellung
Betriebsdaten
Konfigurationsdaten
Eingangsdaten
Aktion
Mit RUGGEDCOM ROX II arbeiten
Informationstyp
2.4.5 Symbole
