2.5.8 Tracing einer Route zu einem VRF-Endpunkt
Um eine Route zu einem VRF-Endpunkt zu verfolgen, gehen Sie wie folgt vor:
1.
2.
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
Wählen Sie das Menü Tools, klicken Sie auf Accessories und anschließend auf
VRF Traceroute. Die VRF Traceroute-Konsole wird angezeigt.
2
3
4
5
10
Feld "Hostname"
1
Kontrollkästchen "Verbose Output"
2
Kontrollkästchen "Lookup Address"
3
Kontrollkästchen "Use ICMP Instead of UDP"
4
Schaltfläche "Trace It"
5
Feld "How Many Hops"
6
Feld "Packet Length"
7
Liste "VRF"
8
Liste "Interface"
9
"Trace Results"
10

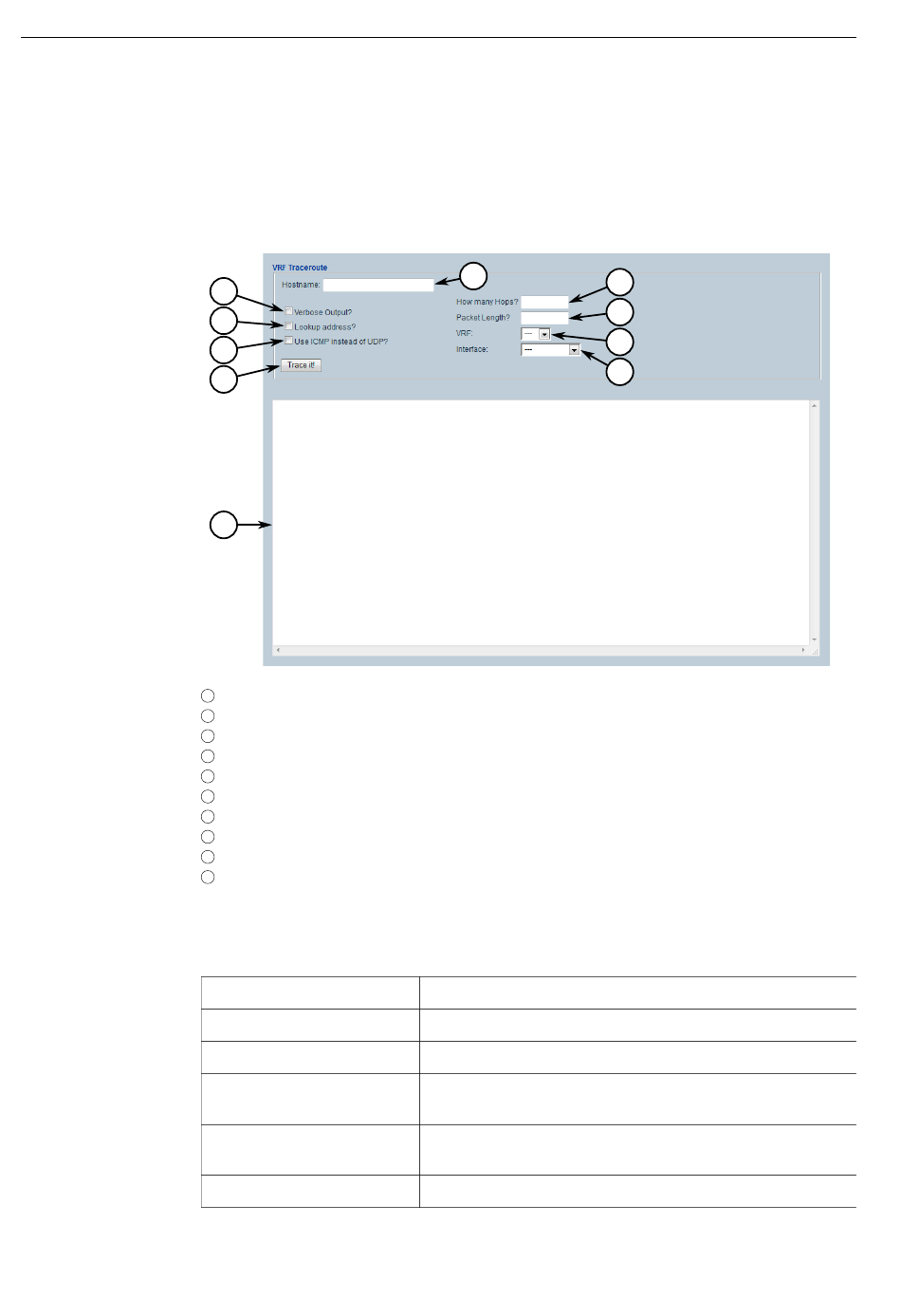

Abbildung 2.19 Konsole "mplsTrace"
Konfigurieren Sie nach Bedarf die folgenden Parameter:
Parameter
Hostname
Verbose Output
Lookup Address
Use ICMP Instead of
UDP
How Many Hops
Mit RUGGEDCOM ROX II arbeiten
2.5.8 Tracing einer Route zu einem VRF-Endpunkt
1
Beschreibung
Die Bezeichnung oder die IP-Adresse des Hosts.
Ist das Kästchen markiert, sind die "Trace Results" ausführlicher.
Ist das Kästchen markiert, wird die Quell-IP-Adresse in den
"Trace Results" angezeigt.
Ist das Kästchen markiert, wird anstelle von UDP ICMP
verwendet.
Die maximale Anzahl an Hops zum entfernten Host.
