Mit RUGGEDCOM ROX II arbeiten
2.5.10 Erfassen von Paketen von einer VRF-Netzwerkschnittstelle
2.5.10 Erfassen von Paketen von einer VRF-Netzwerkschnittstelle
VRF Tcpdump ist ein Paketanalyseprogramm für TCP/IP und andere Pakete. Es kann
zum Erfassen von Paketen an einer spezifizierten VRF-Netzwerkschnittstelle und zum
Ablegen in einem Terminal oder in einer Datei verwendet werden.
Um Pakete zu erfassen, gehen Sie wie folgt vor:
1.
2.
44
Wählen Sie das Menü Tools, klicken Sie auf Accessories und anschließend auf
VRF Tcpdump. Die VRF Tcpdump-Konsole wird angezeigt.
5
6
7
9
10
11
13
Liste "VRF"
1
Liste "Interface To Capture On"
2
Feld "Maximum Packets Captured"
3
Feld "Maximum Capture Time"
4
Kontrollkästchen "Lookup Addresses"
5
Kontrollkästchen "Display Link Level Header"
6
Kontrollkästchen "Perform HEX/ASCII Dump"
7
Optionen "Verbosität"
8
Bedienelemente "Hostname"
9
Bedienelemente "Protocol"
10
Bedienelemente "Source/Destination"
11
Schaltfläche "Tcpdump It"
12

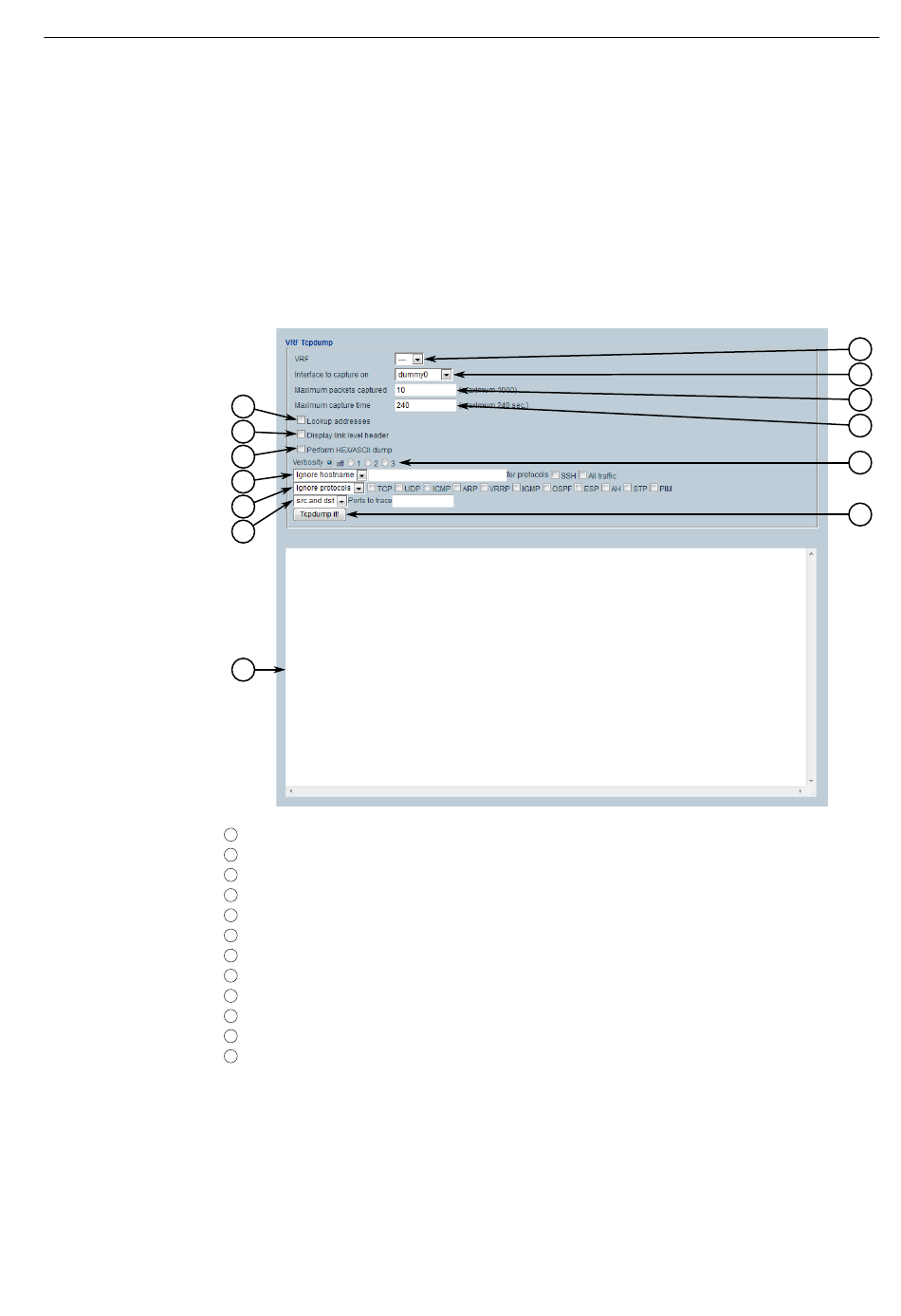

Abbildung 2.21 "VRF Tcpdump"
Wählen Sie unter Interface To Capture On die Schnittstelle, von der Daten
erfasst werden sollen.
