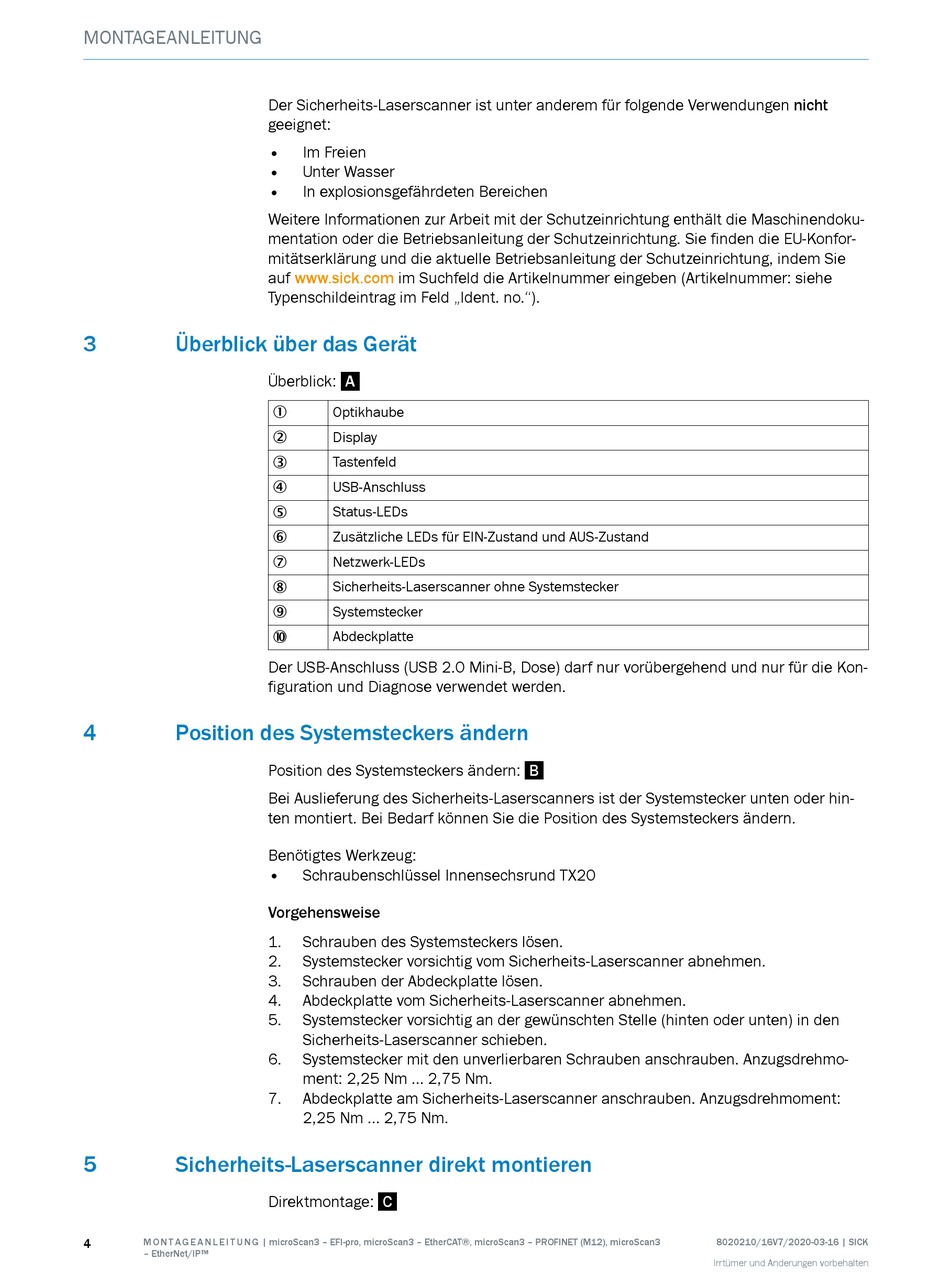

MONTAGEANLEITUNG
3
Überblick über das Gerät
4
Position des Systemsteckers ändern
5

Sicherheits-Laserscanner direkt montieren

4
M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3
– EtherNet/IP™
Der Sicherheits-Laserscanner ist unter anderem für folgende Verwendungen nicht
geeignet:
Im Freien
Unter Wasser
In explosionsgefährdeten Bereichen
Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschinendoku‐
mentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden die EU-Konfor‐
mitätserklärung und die aktuelle Betriebsanleitung der Schutzeinrichtung, indem Sie
auf
www.sick.com
im Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe
Typenschildeintrag im Feld „Ident. no.").
Überblick:
A
Optikhaube
1
Display
2
Tastenfeld
3
USB-Anschluss
4
Status-LEDs
5
Zusätzliche LEDs für EIN-Zustand und AUS-Zustand
6
Netzwerk-LEDs
7
Sicherheits-Laserscanner ohne Systemstecker
8
Systemstecker
9
Abdeckplatte
ß
Der USB-Anschluss (USB 2.0 Mini-B, Dose) darf nur vorübergehend und nur für die Kon‐
figuration und Diagnose verwendet werden.
Position des Systemsteckers ändern:
Bei Auslieferung des Sicherheits-Laserscanners ist der Systemstecker unten oder hin‐
ten montiert. Bei Bedarf können Sie die Position des Systemsteckers ändern.
Benötigtes Werkzeug:
Schraubenschlüssel Innensechsrund TX20
Vorgehensweise
1.
Schrauben des Systemsteckers lösen.
2.
Systemstecker vorsichtig vom Sicherheits-Laserscanner abnehmen.
3.
Schrauben der Abdeckplatte lösen.
4.
Abdeckplatte vom Sicherheits-Laserscanner abnehmen.
5.
Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den
Sicherheits-Laserscanner schieben.
6.
Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
7.
Abdeckplatte am Sicherheits-Laserscanner anschrauben. Anzugsdrehmoment:
2,25 Nm ... 2,75 Nm.
Direktmontage:
C
B
8020210/16V7/2020-03-16 | SICK
Irrtümer und Änderungen vorbehalten
