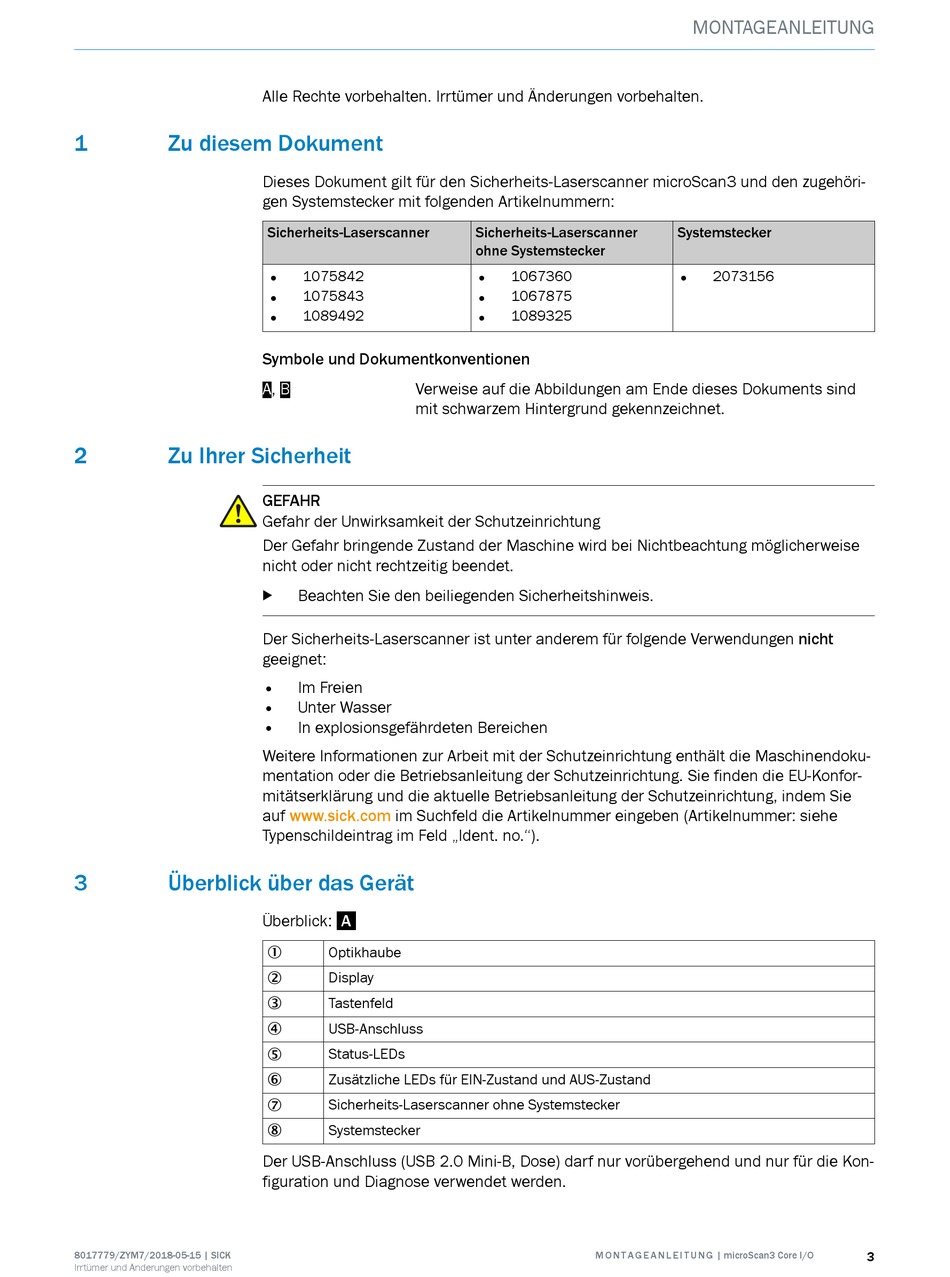

Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
Dieses Dokument gilt für den Sicherheits-Laserscanner microScan3 und den zugehöri‐
gen Systemstecker mit folgenden Artikelnummern:
Sicherheits-Laserscanner
• 1075842
• 1075843
• 1089492
Symbole und Dokumentkonventionen
A, B Verweise auf die Abbildungen am Ende dieses Dokuments sind
mit schwarzem Hintergrund gekennzeichnet.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Beachten Sie den beiliegenden Sicherheitshinweis.
b
Der Sicherheits-Laserscanner ist unter anderem für folgende Verwendungen nicht
geeignet:
• Im Freien
• Unter Wasser
• In explosionsgefährdeten Bereichen
Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschinendoku‐
mentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden die EU-Konfor‐
mitätserklärung und die aktuelle Betriebsanleitung der Schutzeinrichtung, indem Sie
auf www.sick.com im Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe
Typenschildeintrag im Feld „Ident. no.").
Überblick: A
Optikhaube
1
Display
2
Tastenfeld
3
USB-Anschluss
4
Status-LEDs
5
Zusätzliche LEDs für EIN-Zustand und AUS-Zustand
6
Sicherheits-Laserscanner ohne Systemstecker
7
Systemstecker
8
Der USB-Anschluss (USB 2.0 Mini-B, Dose) darf nur vorübergehend und nur für die Kon‐
figuration und Diagnose verwendet werden.
Sicherheits-Laserscanner
ohne Systemstecker
• 1067360
• 1067875
• 1089325
