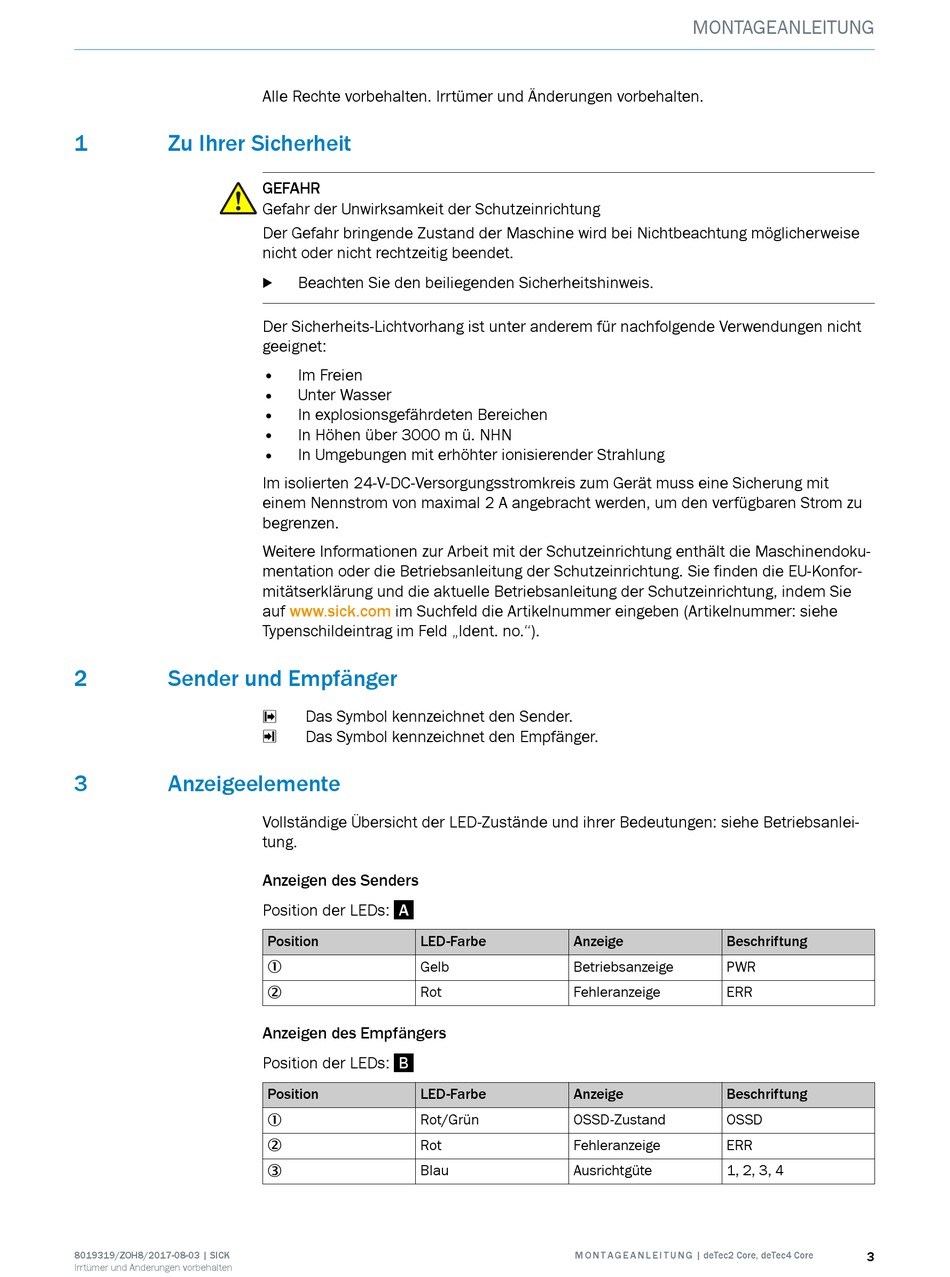

Zu Ihrer Sicherheit

2 Sender und Empfänger
3 Anzeigeelemente
8019319/ZOH8/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Beachten Sie den beiliegenden Sicherheitshinweis.
b
Der Sicherheits-Lichtvorhang ist unter anderem für nachfolgende Verwendungen nicht
geeignet:
• Im Freien
• Unter Wasser
• In explosionsgefährdeten Bereichen
• In Höhen über 3000 m ü. NHN
• In Umgebungen mit erhöhter ionisierender Strahlung
Im isolierten 24-V-DC-Versorgungsstromkreis zum Gerät muss eine Sicherung mit
einem Nennstrom von maximal 2 A angebracht werden, um den verfügbaren Strom zu
begrenzen.
Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschinendoku‐
mentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden die EU-Konfor‐
mitätserklärung und die aktuelle Betriebsanleitung der Schutzeinrichtung, indem Sie
auf www.sick.com im Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe
Typenschildeintrag im Feld „Ident. no.").
Das Symbol kennzeichnet den Sender.
s
Das Symbol kennzeichnet den Empfänger.
r
Vollständige Übersicht der LED-Zustände und ihrer Bedeutungen: siehe Betriebsanlei‐
tung.
Anzeigen des Senders
Position der LEDs: A
Position LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
Position der LEDs: B
Position LED-Farbe
Rot/Grün
1
Rot
2
Blau
3
MONTAGEANLEITUNG
Anzeige Beschriftung
Betriebsanzeige PWR
Fehleranzeige ERR
Anzeige Beschriftung
OSSD-Zustand OSSD
Fehleranzeige ERR
Ausrichtgüte 1, 2, 3, 4
M O N T A G E A N L E I T U N G | deTec2 Core, deTec4 Core 3
