2 Изпълнения на уреда
ВАЖНО (УКАЗАНИЕ)
За системи за измерване, които се използват в зони с повишена експлозивна опасност,
е приложен допълнителен документ със специални указания за безопасност в зони с
повишена експлозивна опасност. Съдържащите се в него спецификации и данни също
така трябва да се спазват последователно!
2.1.1 Компактна конструкция
При уреди с компактна конструкция измервателният преобразувател и измервателният
датчик образуват един механичен блок.
Измервателният преобразувател е наличен в две конструктивни форми на корпуса:
• Еднокамерен корпус:
При еднокамерния корпус секторите за електрониката и клемни връзки в
измервателния преобразувател не са отделени един от друг.
• Двукамерен корпус:
При двукамерния корпус секторите за електрониката и клемни връзки в измервателния
преобразувател са отделени един от друг.
ProcessMaster
Измервателният датчик на ProcessMasters е наличен в две конструкции и се различава
Design Level.
1), 3)
Фиг. 1:
1) Еднокамерен корпус
2) Двукамерен корпус
3) Измервателен Design Level „B"
4) Измервателен Design Level „B", версии от неръждаема стомана
5) Измервателен Design Level „C", номинални широчини DN 25 ... 600
HygienicMaster
FEH311 (без защита от експлозии)
Фиг. 2:
1) Еднокамерен корпус
2) Двукамерен корпус
CI/FEX300/FEX500-X2
FEP311 (без защита от експлозии)
2), 3) 2), 4)

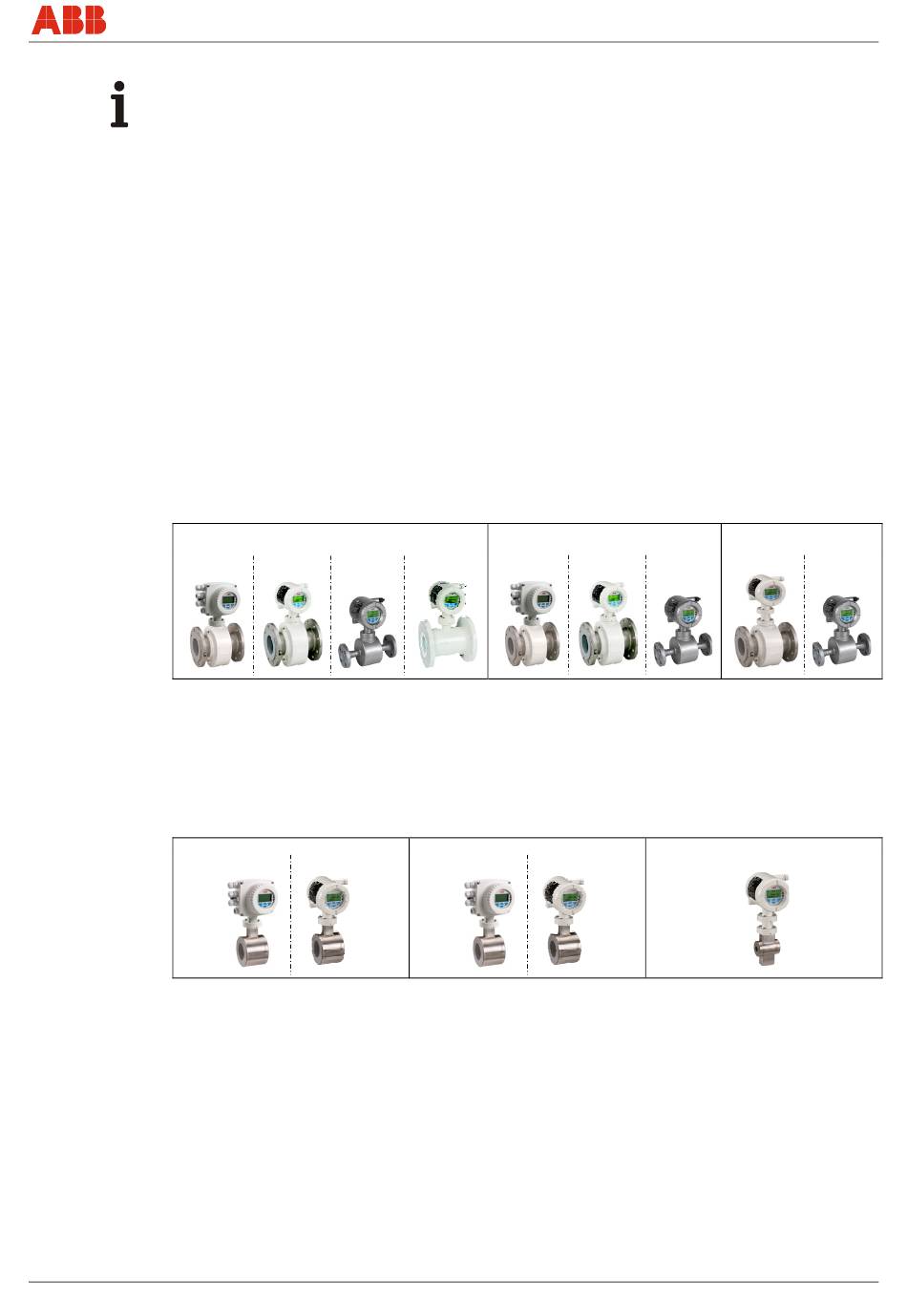

Модели на ProcessMaster (пример)
1) 2)
G01346
Модели HygienicMaster (пример)
FEX300, FEX500
FEP315 Зона 2, Div. 2
2), 5) 1), 3) 2), 3)
G01082-02
FEH315 Зона 2, Div. 2
1) 2)
G01346
Изпълнения на уреда
FEP315
Зона 1, Div. 1
2), 4) 2), 3) 2), 4)
G00487-02
FEH315 Зона 1, Div. 1
2)
G01347
