6.4.2 Mērījumu transformators vienkameras korpusā
„A"
1
2
3

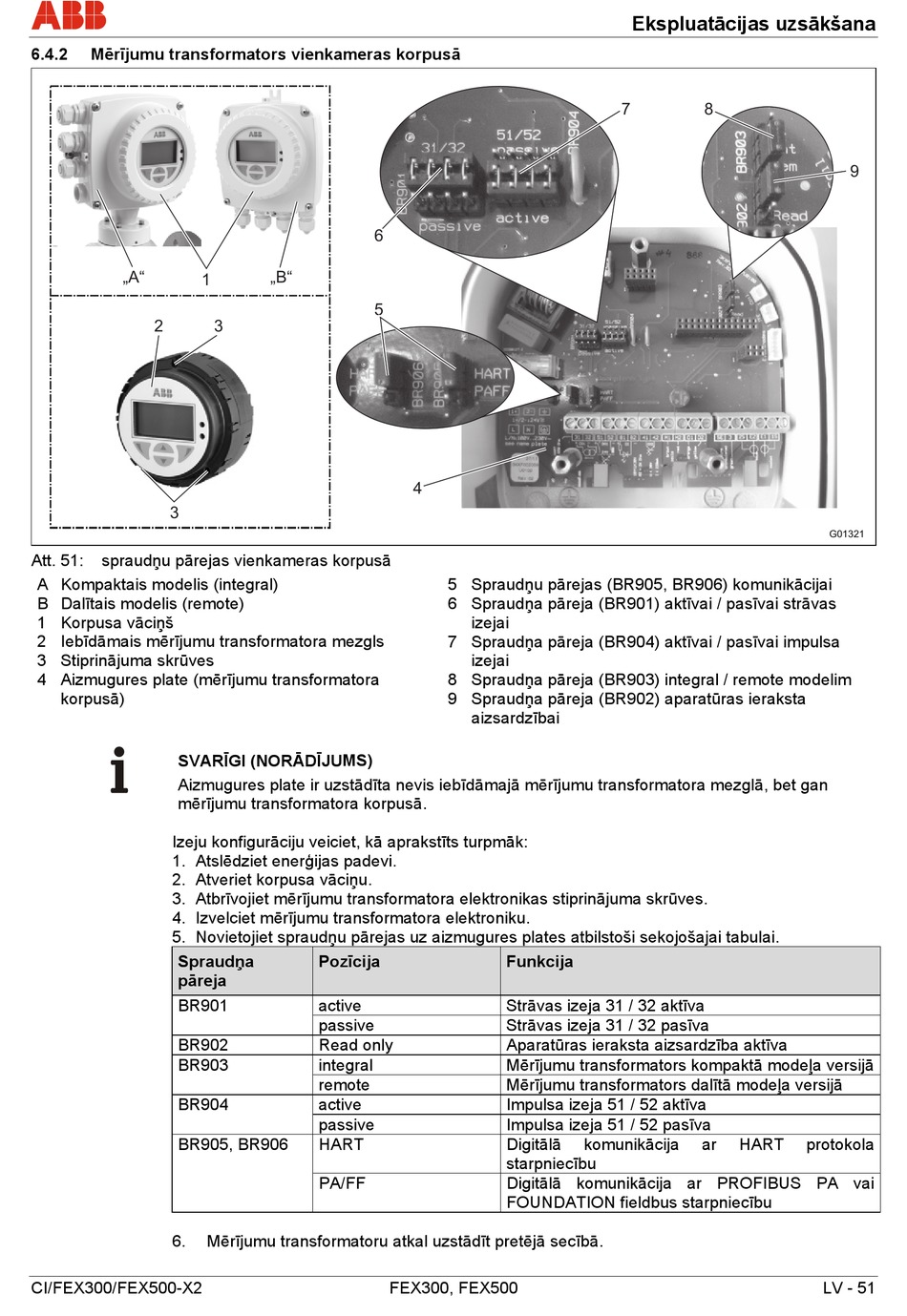

Att. 51: spraudņu pārejas vienkameras korpusā
A Kompaktais modelis (integral)
B Dalītais modelis (remote)
1 Korpusa vāciņš
2 Iebīdāmais mērījumu transformatora mezgls
3 Stiprinājuma skrūves
4 Aizmugures plate (mērījumu transformatora
korpusā)
SVARĪGI (NORĀDĪJUMS)
Aizmugures plate ir uzstādīta nevis iebīdāmajā mērījumu transformatora mezglā, bet gan
mērījumu transformatora korpusā.
Izeju konfigurāciju veiciet, kā aprakstīts turpmāk:
1. Atslēdziet enerģijas padevi.
2. Atveriet korpusa vāciņu.
3. Atbrīvojiet mērījumu transformatora elektronikas stiprinājuma skrūves.
4. Izvelciet mērījumu transformatora elektroniku.
5. Novietojiet spraudņu pārejas uz aizmugures plates atbilstoši sekojošajai tabulai.
Spraudņa
pāreja
BR901
BR902
BR903
BR904
BR905, BR906
6. Mērījumu transformatoru atkal uzstādīt pretējā secībā.
CI/FEX300/FEX500-X2
6
„B"
5
3
Pozīcija
active
passive
Read only
integral
remote
active
passive
HART
PA/FF
4
5 Spraudņu pārejas (BR905, BR906) komunikācijai
6 Spraudņa pāreja (BR901) aktīvai / pasīvai strāvas
izejai
7 Spraudņa pāreja (BR904) aktīvai / pasīvai impulsa
izejai
8 Spraudņa pāreja (BR903) integral / remote modelim
9 Spraudņa pāreja (BR902) aparatūras ieraksta
aizsardzībai
Funkcija
Strāvas izeja 31 / 32 aktīva
Strāvas izeja 31 / 32 pasīva
Aparatūras ieraksta aizsardzība aktīva
Mērījumu transformators kompaktā modeļa versijā
Mērījumu transformators dalītā modeļa versijā
Impulsa izeja 51 / 52 aktīva
Impulsa izeja 51 / 52 pasīva
Digitālā
starpniecību
Digitālā komunikācija ar PROFIBUS PA vai
FOUNDATION fieldbus starpniecību
FEX300, FEX500
Ekspluatācijas uzsākšana
7 8
komunikācija ar HART
9
G01321
protokola
LV - 51
