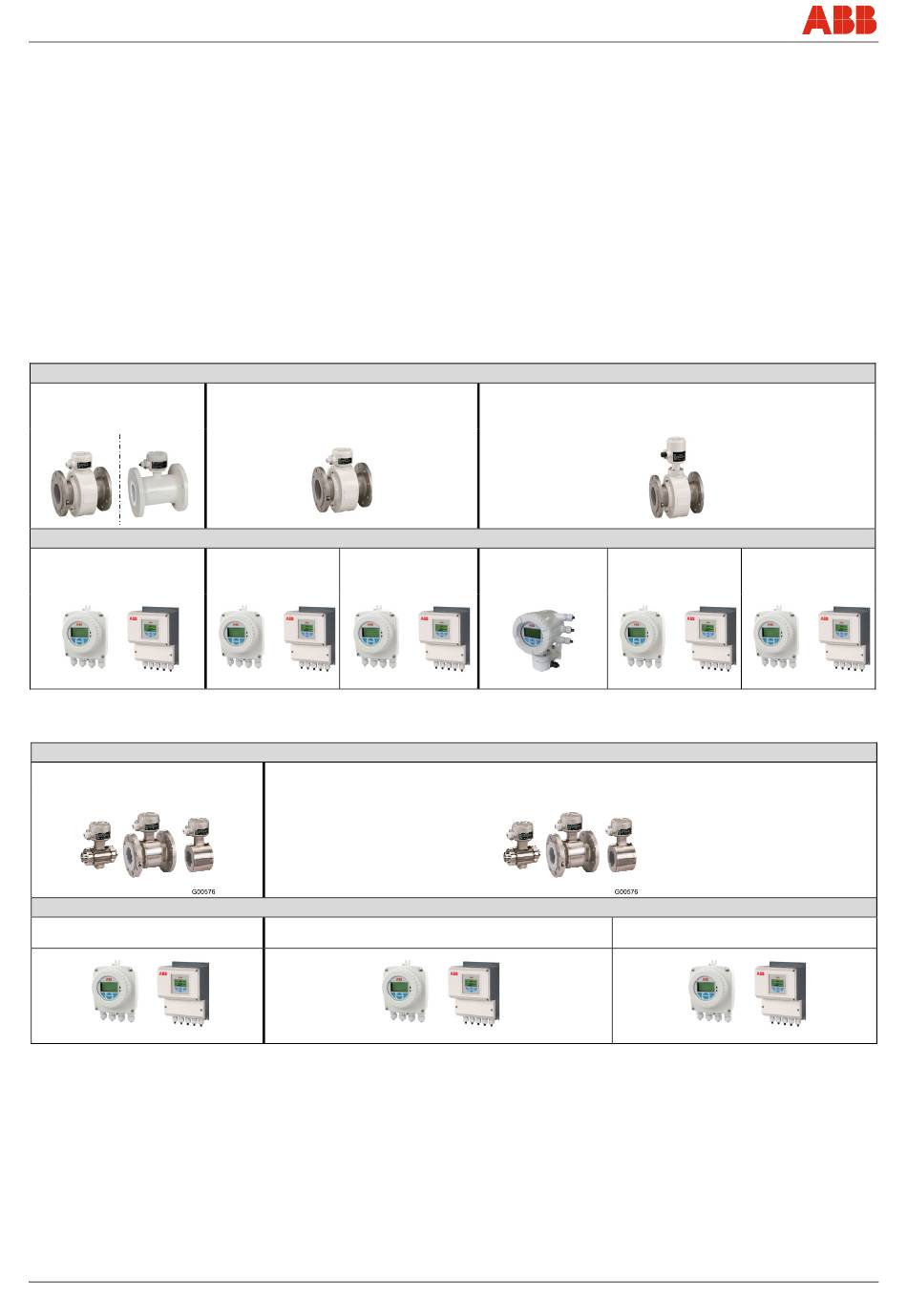

2.1.2 Dalītais modelis
Dalītais iekārtu modeļos mērījumu transformators un mērījumu sensors ir uzstādīti telpiski atdalīti. Elektrisko
savienojumu starp mērījumu transformatoru un mērījumu sensoru nodrošina signālkabelis.
Ja mērīšanas līdzekļa minimālā vadītspēja ir 5 µS/cm, ir iespējams maksimālais signālkabeļa garums — 50 m
(164 pēdas), neizmantojot papildu iepriekšējus pastiprinātājus mērījumu sensorā. Ar iepriekšēju pastiprinātāju
signāla kabeļa maksimālais garums var sasniegt 200 m (656 pēdas).
Mērījumu transformators ir pieejams ar divu veidu formas korpusiem.
• Vienkameras korpuss:
Vienkameras korpusā mērījumu transformatora elektronikas nodalījums un pieslēgumu nodalījums nav atdalīti.
• Divkameru korpuss:
Divkameru korpusā mērījumu transformatora elektronikas nodalījums un pieslēgumu nodalījums ir atdalīti.
ProcessMaster
Ir pieejami divi ierīces ProcessMaster mērījumu sensora modeļi, un tie atšķiras ar Design Level.
FEP321/FEP521
(bez aizsardzības pret
eksplozijām)
1) 2)
G01083-02
FET321 / FET521
(bez aizsardzības pret
eksplozijām)
3) 4)
G01084-02
HygienicMaster
FEH321/FEH521 (bez aizsardzības
pret eksplozijām)
FET321/FET521 (bez aizsardzības
pret eksplozijām)
3) 4)
G01084-02
1) Mērījumu sensors, Design Level „B"
2) Mērījumu sensors, Design Level „C", DN 25 ... 600
3) Vienkameras korpuss
4) Divkameru korpuss
12 - LV
FEP325/FEP525
(Zona 2/Div. 2)
1)
G00489-01
Mērījumu transformators
FET325/FET525 FET321/FET521
(Zona 2, Div. 2) (bez aizsardzības
pret eksplozijām)
3) 4) 3)
G01084-02
Mērījumu transformators
FET325/FET525 (zona 2, Div. 2)
3)
Mērījumu sensors
FET325/FET525
(Zona 1, Div. 1)
4) 4)
G01084-02 G00863-02
Mērījumu sensors
FEH325/FEH525 (zona 2/Div. 2)
4)
G01084-02
FEX300, FEX500
FEP325/FEP525
(Zona 1/Div. 1)
1)
G00489-01
FET325/FET525 FET321/FET521
(Zona 2, Div. 2) (bez aizsardzības
pret eksplozijām)
3) 4) 3)
G01084-02
FET321/FET521 (bez aizsardzības pret
eksplozijām)
3) 4)
G01084-02
CI/FEX300/FEX500-X2
4)
G01084-02
