Montáž
4.5.4 Plastové rúry, nekovové rúry resp. rúry s izolačnou výstelkou
Pri plastových potrubiach resp. potrubiach s izolačnou výstelkou sa uzemnenie meraného
média uskutoční prostredníctvom uzemňovacej podložky, ako je znázornené na obrázku dolu,
alebo prostredníctvom uzemňovacích elektród, ktoré musia byť zabudované v prístroji
(voliteľné). Ak sa použijú uzemňovacie elektródy, nie je nutné použiť uzemňovaciu podložku.
1. Merací snímač s uzemňovacou podložkou (3) zabudujte do potrubia.
2. Pripájací jazýček (2) uzemňovacej podložky (3) a uzemňovaciu prípojku (1) na meracom
snímači spojte s uzemňovacím pásom.
3. Pomocou medeného vedenia (minimálne 2,5 mm² (14 AWG)) vytvorte spojenie medzi
uzemňovacou prípojkou (1) a vhodným uzemňovacím bodom.
Prírubové vyhotovenie

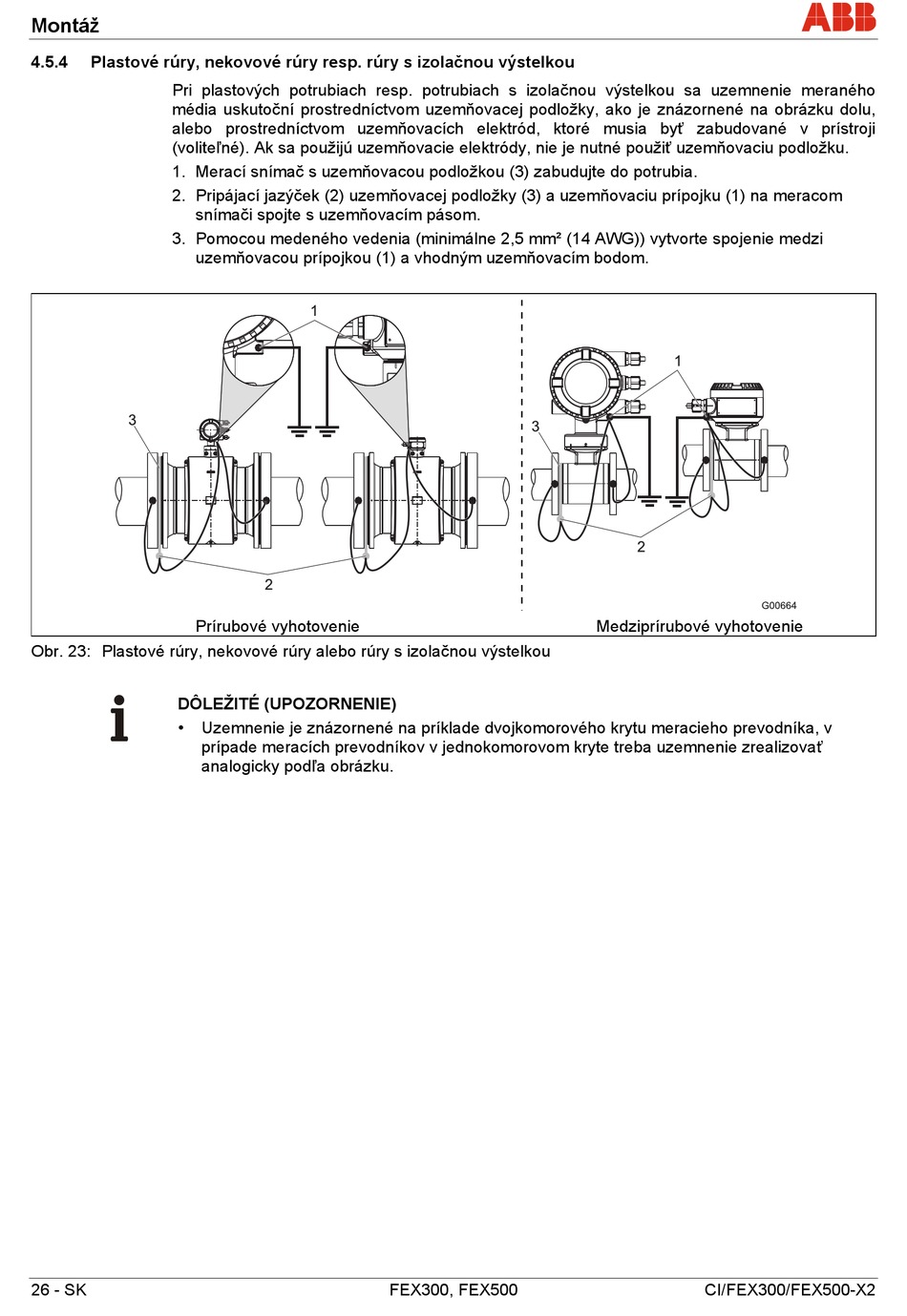

Obr. 23: Plastové rúry, nekovové rúry alebo rúry s izolačnou výstelkou
DÔLEŽITÉ (UPOZORNENIE)
• Uzemnenie je znázornené na príklade dvojkomorového krytu meracieho prevodníka, v
prípade meracích prevodníkov v jednokomorovom kryte treba uzemnenie zrealizovať
analogicky podľa obrázku.
26 - SK FEX300, FEX500
Medziprírubové vyhotovenie
CI/FEX300/FEX500-X2
