Racordurile electrice
IMPORTANT (INDICAŢIE)
• Utilizaţi bucşe pentru capetele firelor!
-
-
• Ecranările nu au voie să se atingă, deoarece poate rezulta un scurtcircuit de semnal.
de
Capătul de cablu de pe partea dispozitivului de înregistrare a valorilor de măsurare trebuie
confecţionat ca în Fig. 34.
Cablu cu numărul de articol D173D027U01
Torsadaţi împletitura de ecranare a cablului şi racordaţi-o la borna de împământare.
•
• Racordaţi liţa de împământare a cablului la borna SE de pe bara de borne.
• Racordaţi toate celelalte fire conform reprezentării din Fig. 34.
Cablu cu numărul de articol D173D031U01
• Racordaţi liţa de împământare a cablului împreună cu cablul auxiliar din sârmă al ecranării
cu folie de la D1, D2 la borna SE de pe bara de borne.
• La utilizarea dispozitivului de înregistrare a valorilor de măsurare în instalaţii cu protecţie
catodică împotriva coroziuni (KKS) racordaţi liţa de împământare a cablului împreună cu
cablul auxiliar din sârmă al ecranării cu folie de la D1, D2 la borna PE de pe bara de borne.
• Racordaţi toate celelalte fire conform reprezentării din Fig. 34.
5.5.3 Racord prin tuburile de protecţie a cablurilor
AVIZ - formare de condens în panoul de branşamente!
Dacă dispozitivul de înregistrare a valorilor de măsurare este legat fix cu tuburile de protecţie
a cablurilor, prin formarea de condens în tubul de protecţie a cablurilor poate pătrunde
umiditate în panoul de branşamente.
Asiguraţi etanşeitatea intrărilor de cabluri la panoul de branşamente.

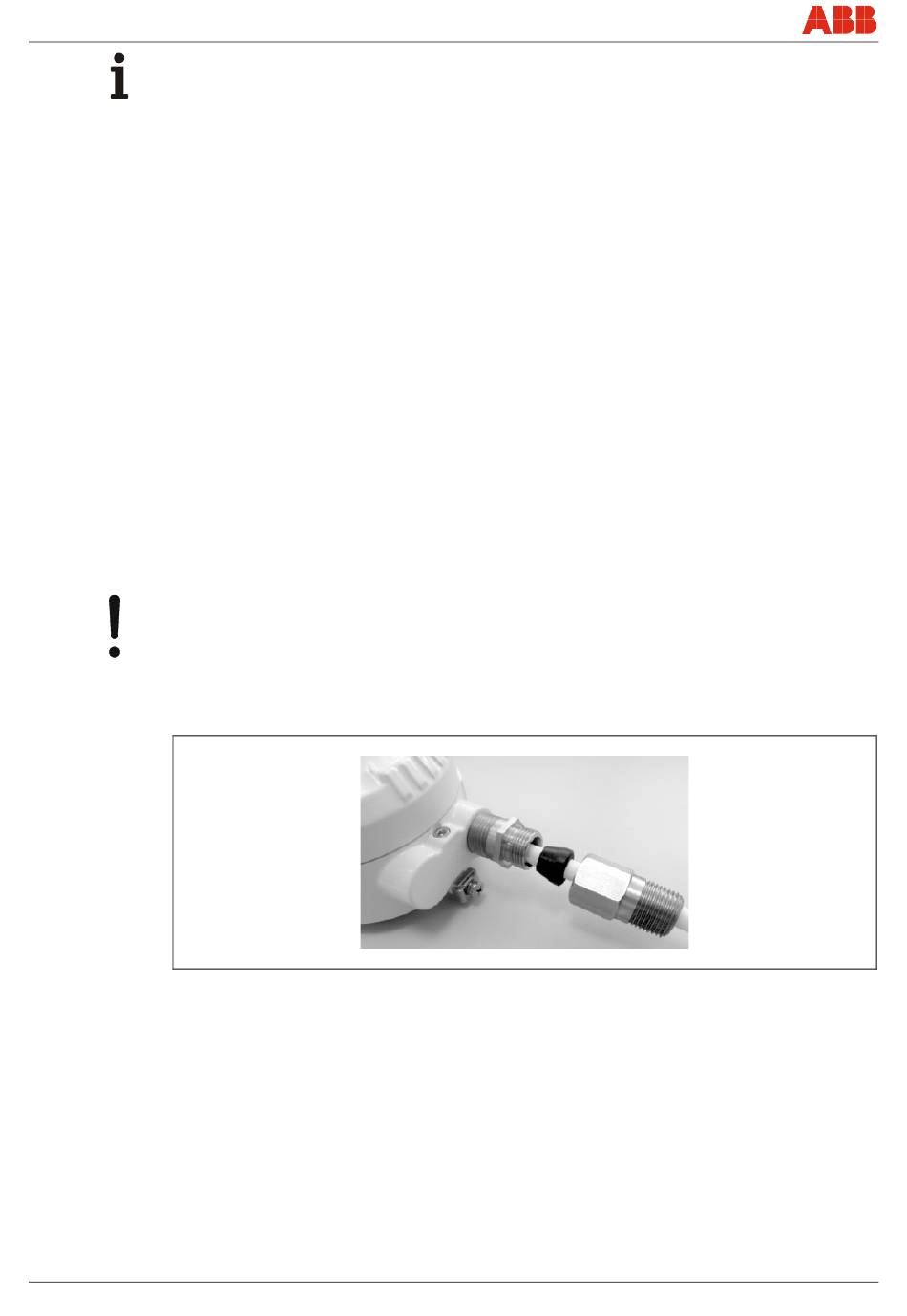

Fig. 35: Set de montaj pentru tubul de protecţie a cablurilor.
La numărul de articol 3KXF081300L0001 este disponibil un set de montaj pentru etanşarea
tubului de protecţie a cablurilor (Conduit).
38 - RO
Bucşe pentru capetele firelor 0,75 mm
Bucşe pentru capetele firelor 0,5 mm
FEX300, FEX500
2
(AWG 19), pentru ecranări (S1, S2)
2
(AWG 20), pentru toate celelalte fire
G01312
CI/FEX300/FEX500-X2
