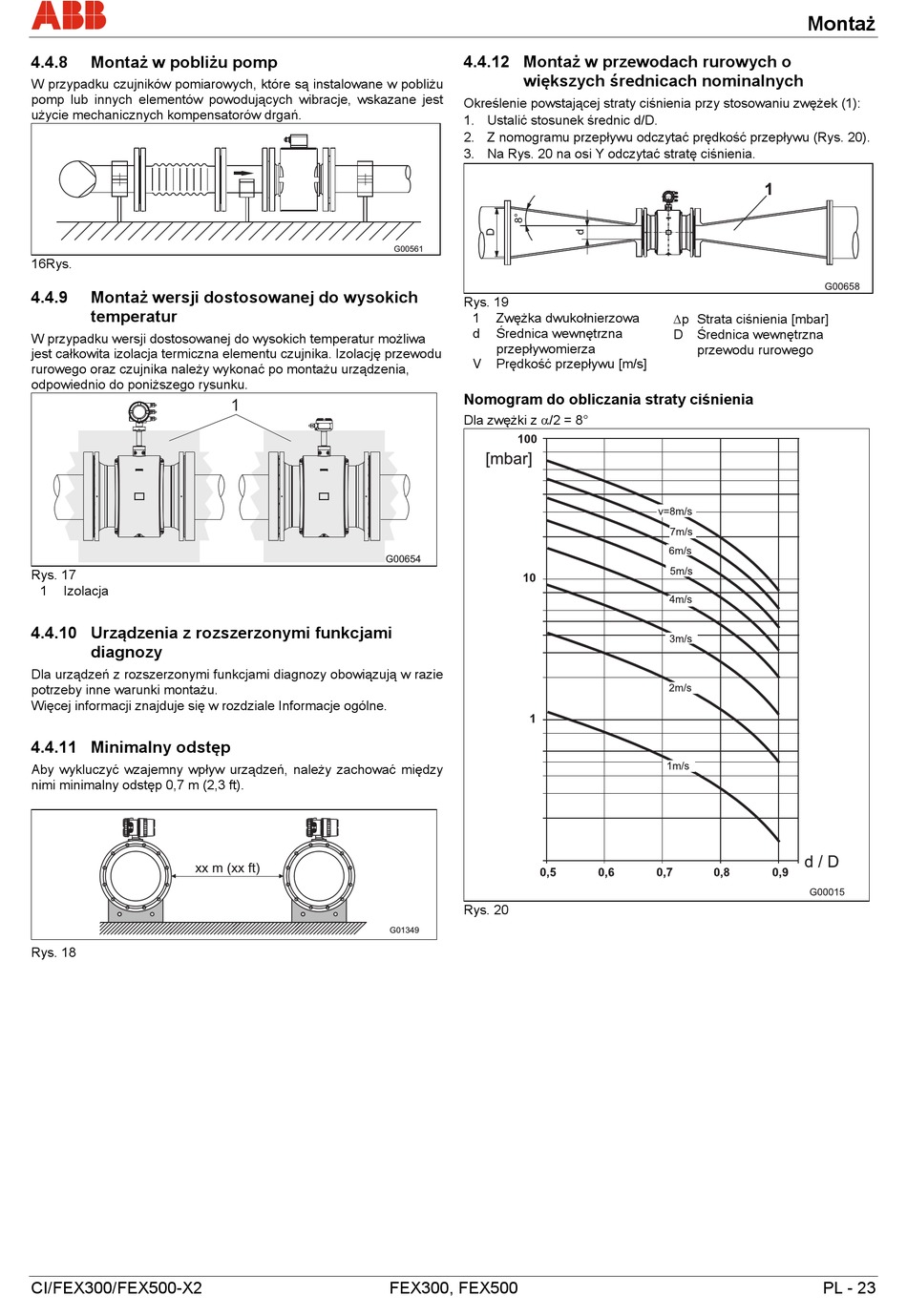

4.4.8 Montaż w pobliżu pomp
W przypadku czujników pomiarowych, które są instalowane w pobliżu
pomp lub innych elementów powodujących wibracje, wskazane jest
użycie mechanicznych kompensatorów drgań.
16Rys.
4.4.9 Montaż wersji dostosowanej do wysokich
temperatur
W przypadku wersji dostosowanej do wysokich temperatur możliwa
jest całkowita izolacja termiczna elementu czujnika. Izolację przewodu
rurowego oraz czujnika należy wykonać po montażu urządzenia,
odpowiednio do poniższego rysunku.
Rys. 17
1 Izolacja
4.4.10 Urządzenia z rozszerzonymi funkcjami
diagnozy
Dla urządzeń z rozszerzonymi funkcjami diagnozy obowiązują w razie
potrzeby inne warunki montażu.
Więcej informacji znajduje się w rozdziale Informacje ogólne.
4.4.11 Minimalny odstęp
Aby wykluczyć wzajemny wpływ urządzeń, należy zachować między
nimi minimalny odstęp 0,7 m (2,3 ft).
xx m (xx ft)
Rys. 18
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
G01349
FEX300, FEX500
4.4.12 Montaż w przewodach rurowych o
większych średnicach nominalnych
Określenie powstającej straty ciśnienia przy stosowaniu zwężek (1):
1. Ustalić stosunek średnic d/D.
2. Z nomogramu przepływu odczytać prędkość przepływu (Rys. 20).
3. Na Rys. 20 na osi Y odczytać stratę ciśnienia.
Rys. 19
1 Zwężka dwukołnierzowa
Średnica wewnętrzna
d
przepływomierza
V Prędkość przepływu [m/s]
Nomogram do obliczania straty ciśnienia
Dla zwężki z /2 = 8°
Rys. 20
Montaż
p Strata ciśnienia [mbar]
Średnica wewnętrzna
D
przewodu rurowego
PL - 23
