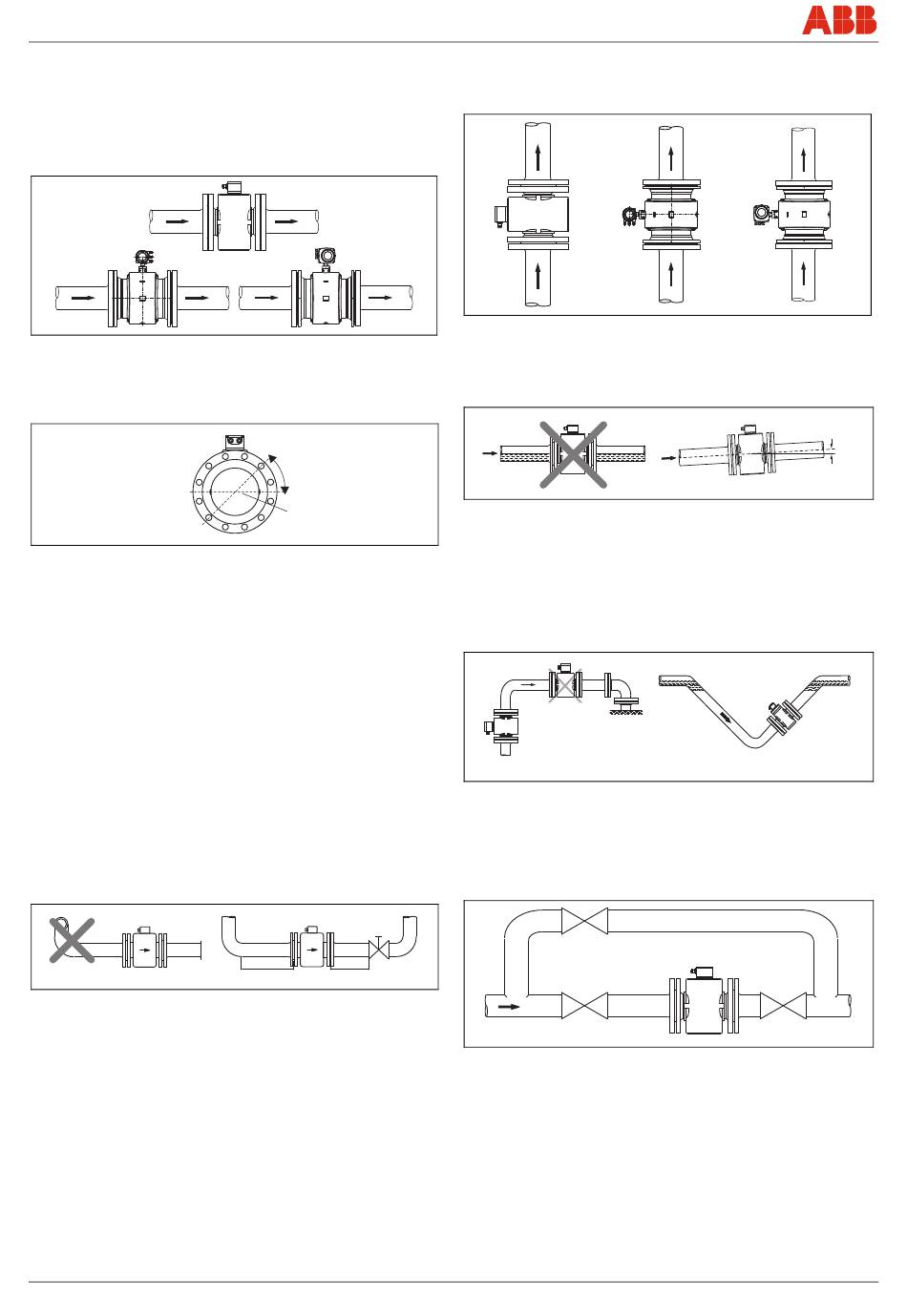

4.4 Συνθήκες τοποθέτησης
4.4.1 Κατεύθυνση ροής
Η συσκευή ανιχνεύει τη ροή και στις δύο κατευθύνσεις. Από τη μεριά
του εργοστασίου ορίζεται η προς τα εμπρός κατεύθυνση ροής, όπως
φαίνεται στην Εικ. 9.
Εικ. 9
4.4.2 Άξονας ηλεκτροδίου
Άξονας ηλεκτροδίου (1) γυρισμένος κατά το δυνατόν οριζόντια ή το
πολύ 45°.
Εικ. 10
4.4.3 ∆ιαδρομή εισόδου και εξόδου
Η μέθοδος μέτρησης είναι ανεξάρτητη του προφίλ ροής, εφ' όσον δεν
υπάρχουν ενεργοί στροβιλισμοί στη ζώνη της μέτρησης, όπως π.χ. σε
καμπυλώσεις χώρου (1), σε εφαπτομενική εισροή, σε μερικώς ανοικτή
θύρα του αισθητήρα τιμών μέτρησης.
Σε αυτές τις περιπτώσεις απαιτείται εξομάλυνση του προφίλ ροής.
Μην εγκαθιστάτε όργανα φραγής, καμπύλες, βαλβίδες κτλ.
•
απευθείας μπροστά από τον αισθητήρα τιμών μέτρησης (1).
Τα κλαπέτα πρέπει να εγκατασταθούν έτσι, ώστε το φύλλο του
•
κλαπέτου να μην προεξέχει μέσα στον αισθητήρα τιμών
μέτρησης.
Οι βαλβίδες ή τα άλλα όργανα απενεργοποίησης πρέπει να
•
εγκατασταθούν στη διαδρομή εξόδου (2).
Εμπειρικά, έχει αποδειχθεί ότι στις περισσότερες περιπτώσεις επαρκεί
μια ευθεία διαδρομή εισόδου 3 x DN και μια ευθεία διαδρομή εξόδου 2
x DN (DN = ονομαστική διάμετρος του αισθητήρα Εικ. 11 ).
Σε πειραματικά μοντέλα προβλέπονται, σύμφωνα με το πρότυπο EN
29104 / ISO 9104, συνθήκες αναφοράς ευθείας εισόδου 10 x DN και
ευθείας εξόδου 5 x DN.
1
Εικ. 11
22 - EL
G00657-01
max. 45°
1
G00041
2
3xDN
2xDN
G00983
FEX300, FEX500
4.4.4 Κατακόρυφοι αγωγοί
Κατακόρυφη εγκατάσταση για τη μέτρηση διαβρωτικών υλικών, ροή
κατά προτίμηση από κάτω προς τα πάνω.
Εικ. 12
4.4.5 Οριζόντιοι αγωγοί
Ο σωλήνας μέτρησης πρέπει να είναι πάντοτε γεμάτος.
•
Προβλέψετε μια μικρή κλίση του αγωγού για την εξαέρωση.
•
Εικ. 13
4.4.6 Ελεύθερη είσοδος ή έξοδος
Σε περίπτωση ελεύθερης εξόδου μην τοποθετήσετε τη συσκευή
•
μέτρησης στο υψηλότερο σημείο ή στην πλευρά εκροής της
σωλήνωσης, ο σωλήνας μέτρησης αδειάζει, φυσαλίδες αέρα
μπορούν να σχηματιστούν (1).
Σε περίπτωση ελεύθερης εισόδου ή εξόδου προβλέψετε μια
•
διεύρυνση, για να είναι η σωλήνωση πάντοτε γεμάτη (2).
1
Εικ. 14
4.4.7 Υλικά μέτρησης με έντονη ακαθαρσία
Σε περίπτωση υλικών μέτρησης με έντονη ακαθαρσία συνίσταται ένας
αγωγός παράκαμψης σύμφωνα με την εικόνα έτσι, ώστε κατά τη
διάρκεια του μηχανικού καθαρισμού η λειτουργία της εγκατάστασης να
συνεχίζεται χωρίς διακοπή.
Εικ. 15
G00039-01
3°
G00038
2
G00040
G00042
CI/FEX300/FEX500-X2
